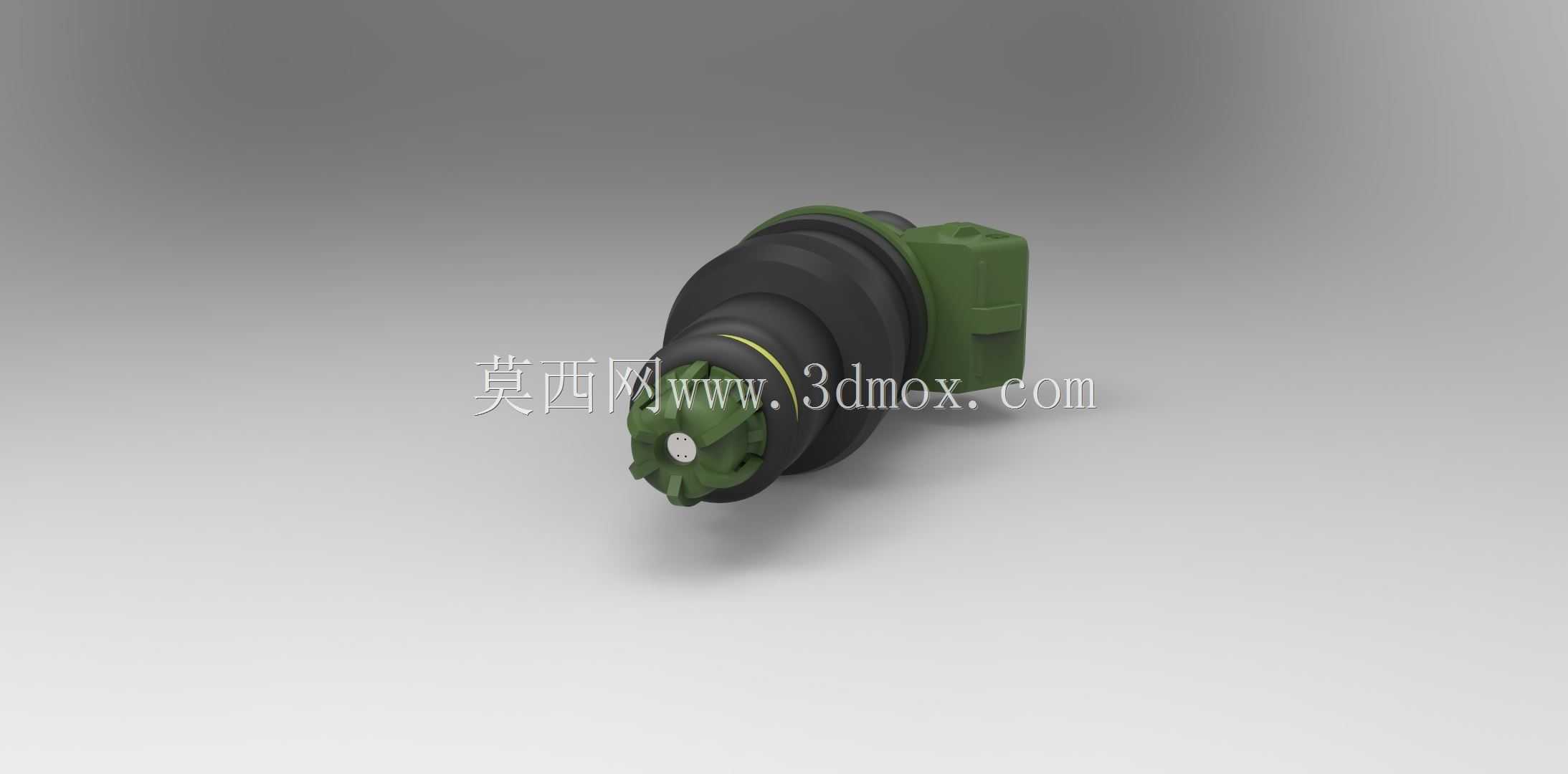

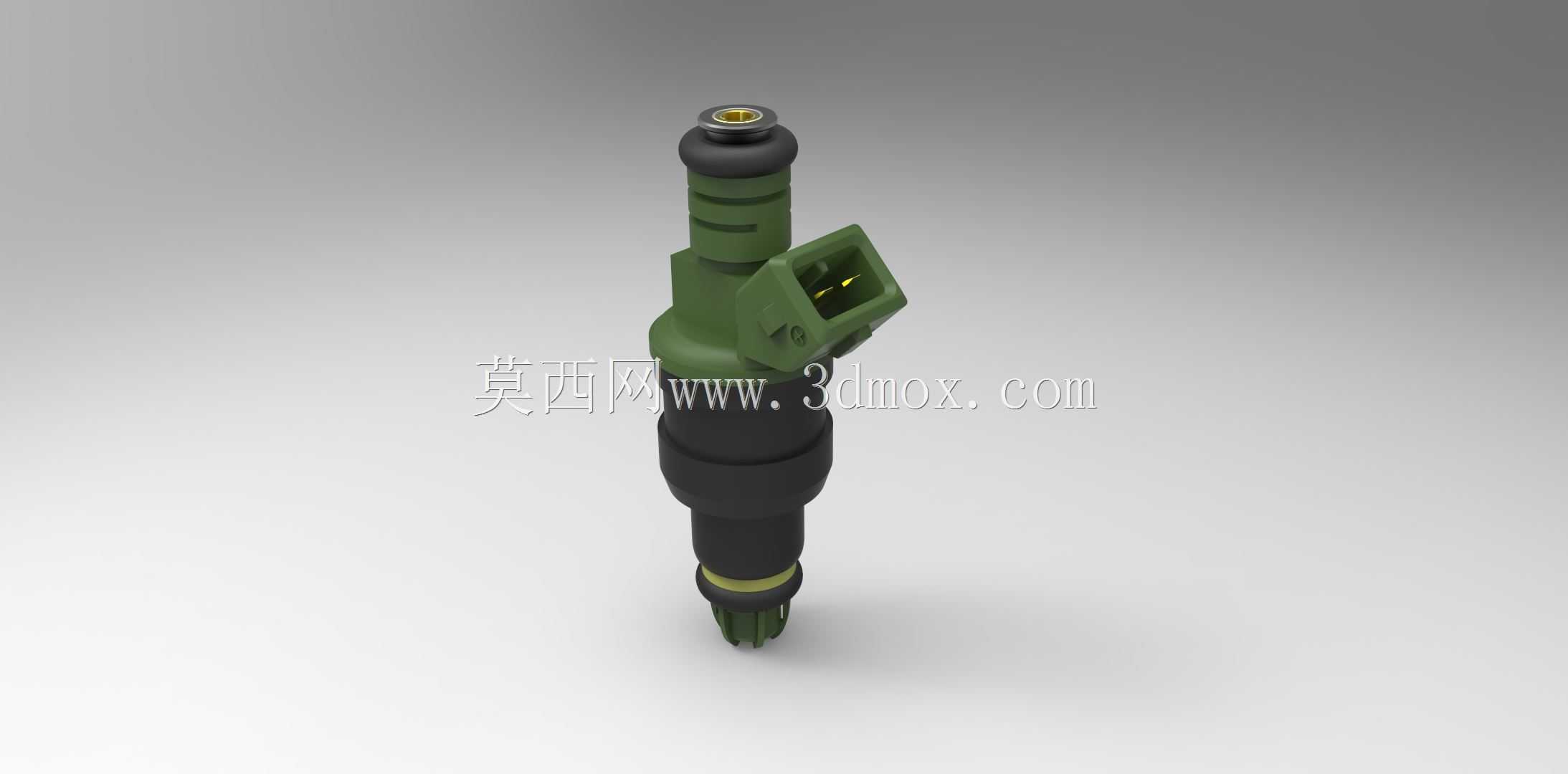

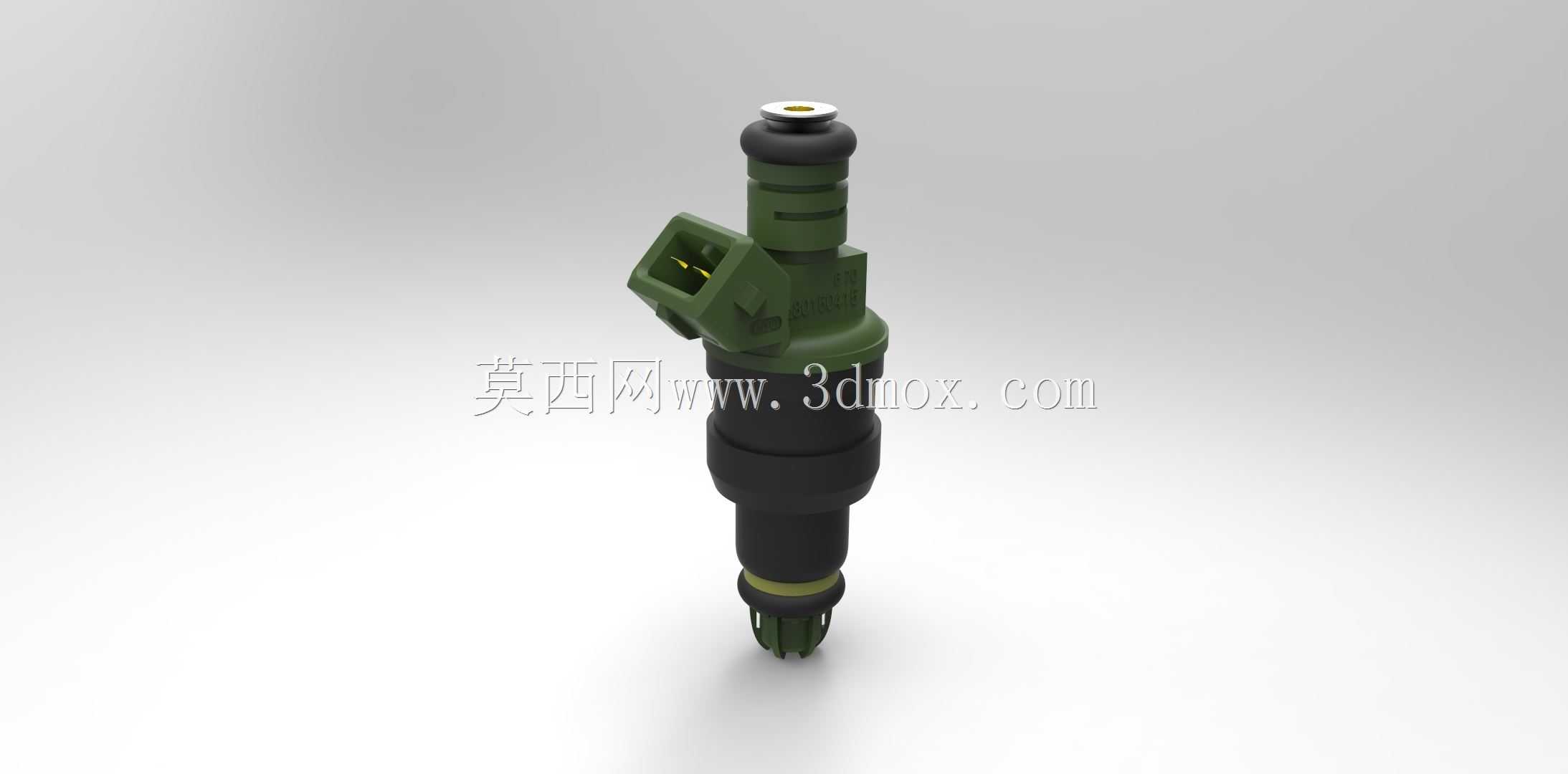

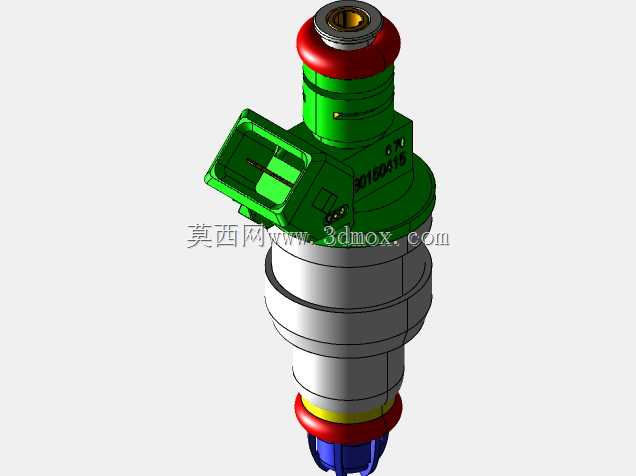

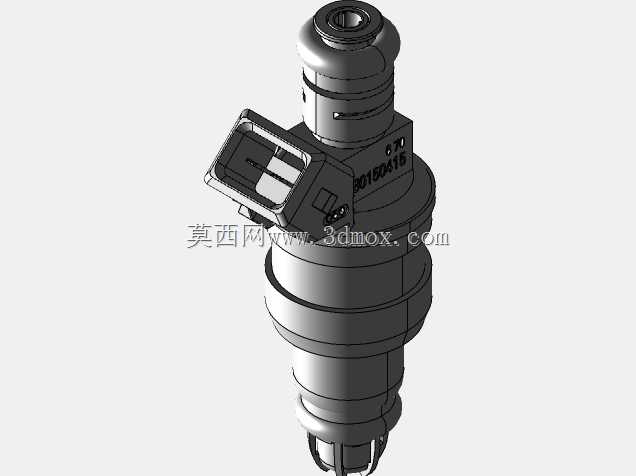

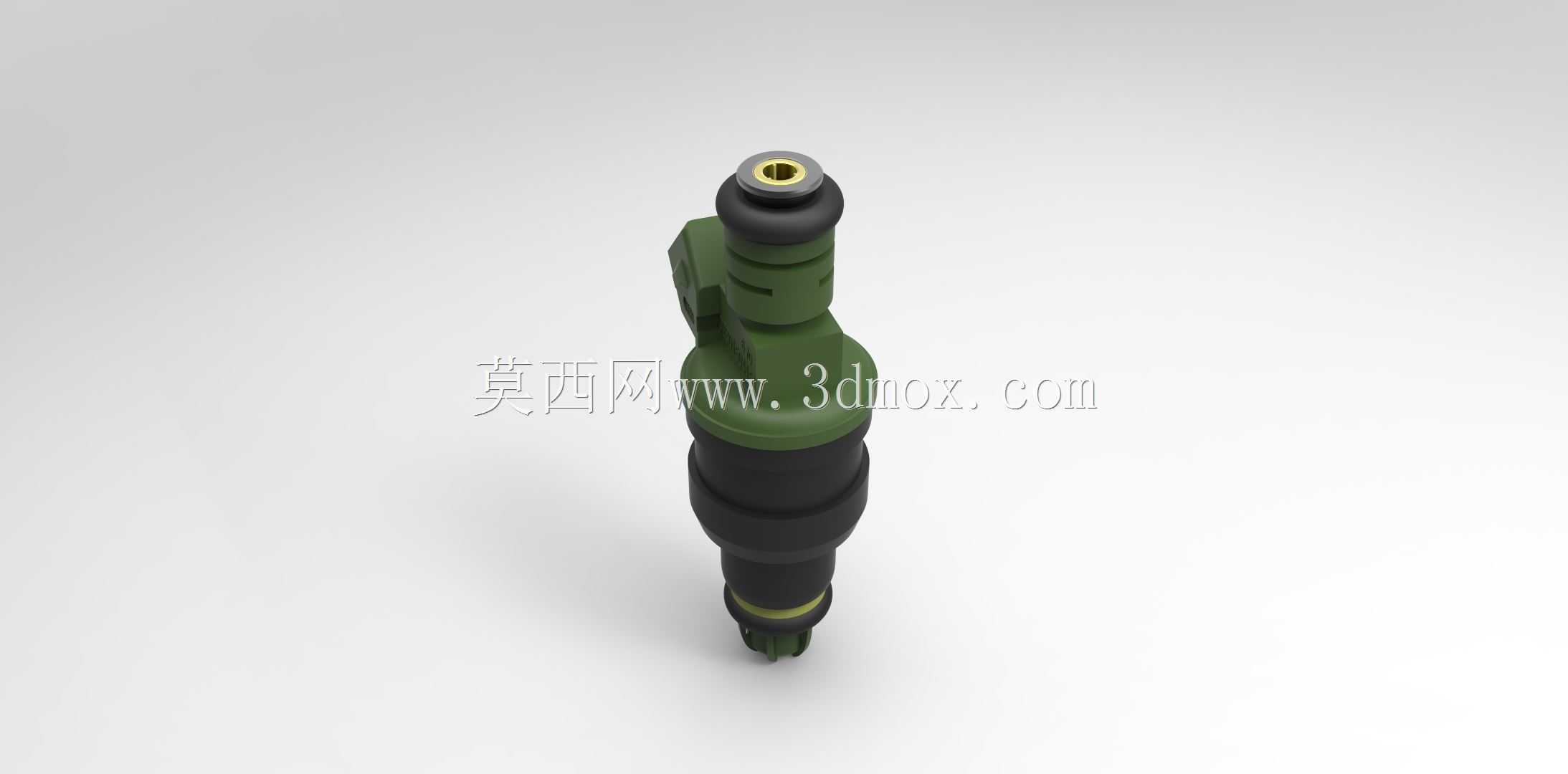

博世款汽车燃油喷油器精细三维结构

这款喷油器是汽车内燃机燃油供给系统的核心执行部件，主要应用于乘用车辆、轻型商用车辆的歧管喷射燃油系统中，承担着将加压燃油精准雾化并喷入发动机进气歧管或气缸进气道的关键作用，直接决定发动机的空燃比控制精度、燃烧效率与尾气排放水平。在实际整车运行场景中，喷油器需要在发动机全工况区间内稳定工作，从怠速工况的小脉宽微量喷油，到全负荷工况的大流量持续喷油，都要保证喷油量的一致性与雾化效果的均匀性，避免出现燃油湿壁、混合气分层不均等问题，减少积碳生成与异常磨损风险。从功能特性来看，这款喷油器采用电磁阀驱动的顶针式结构设计，上端设置燃油入口与供油轨对接的密封接口，通过O型圈实现高压燃油的径向密封，避免燃油泄漏引发的安全隐患；侧置的电气接插件采用防错插结构设计，与发动机线束端的接插件匹配后可实现可靠的电气连接，耐受发动机舱内的高温、振动与油污侵蚀，保证控制信号的稳定传输。主体外壳采用工程塑料与金属嵌件复合的结构设计，既减轻了部件自身重量，又保证了结构强度与耐燃油腐蚀性能，下部的喷嘴端设置多喷孔结构，配合内部的针阀升程设计，可将加压燃油破碎为粒径均匀的细小油滴，让燃油与进气充分混合，提升燃烧速度与完全度。在设计思路上，这款喷油器的整体结构充分考虑了整车安装的边界约束，整体轴向尺寸适配主流四缸汽油机的进气歧管安装空间，径向最大尺寸避开了周边线束、真空管路的布置干涉区域，上下端的密封槽尺寸符合通用燃油系统的密封件选型标准，无需额外修改周边部件即可完成替换安装。安装定位结构采用端部卡扣与安装座配合的方式，可保证喷油器插入安装座后轴向定位准确，喷口朝向与进气气流方向匹配，让喷出的油雾顺着进气方向进入气缸，减少燃油附着在进气道壁面的概率。喷油器的下部密封结构同时兼顾了进气侧的真空密封与燃油侧的压力密封，可耐受进气歧管内的压力波动，避免出现漏气、漏油问题，保证发动机在不同转速、负荷下的空燃比控制稳定，支撑发动机实现更低的油耗与更优的动力输出表现。
