轮式装载机装载臂拓扑结构设计方案

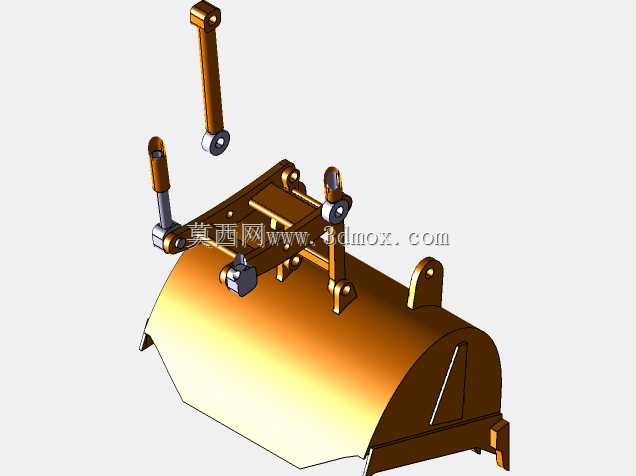

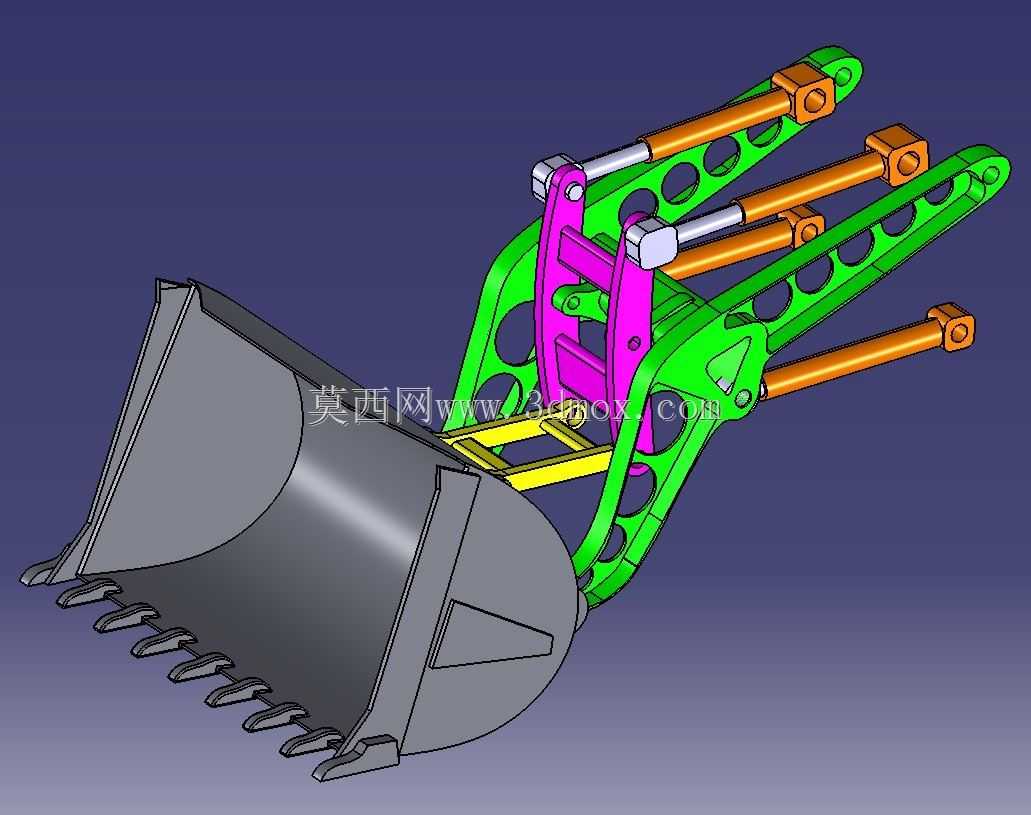

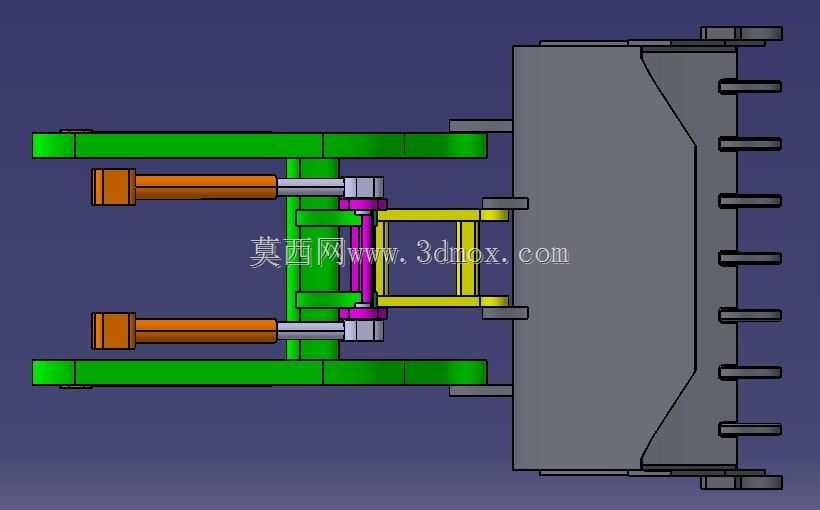

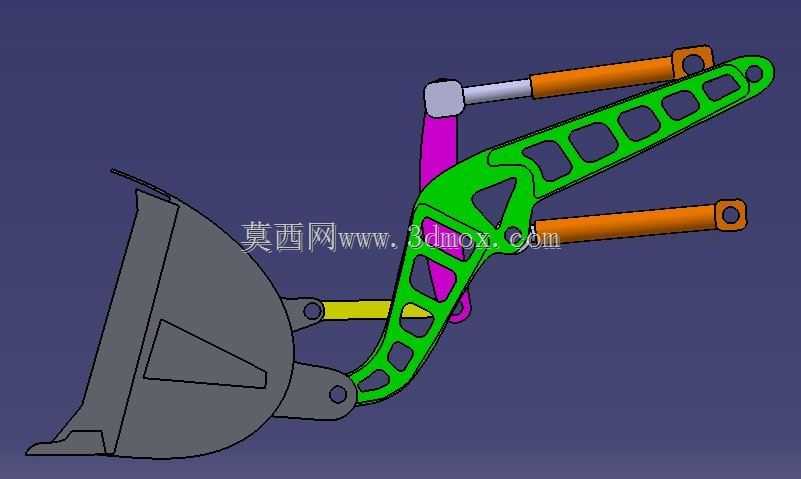

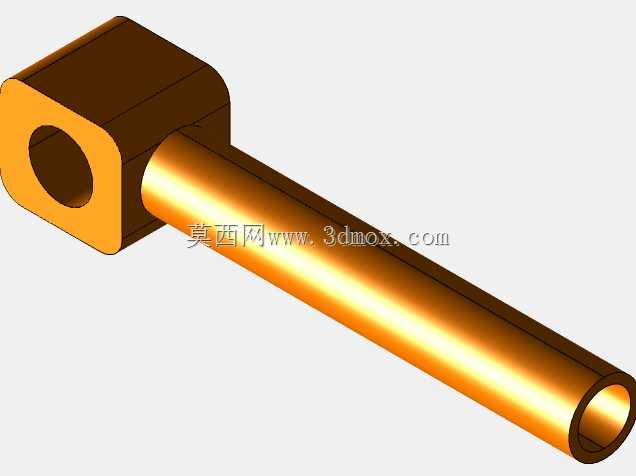

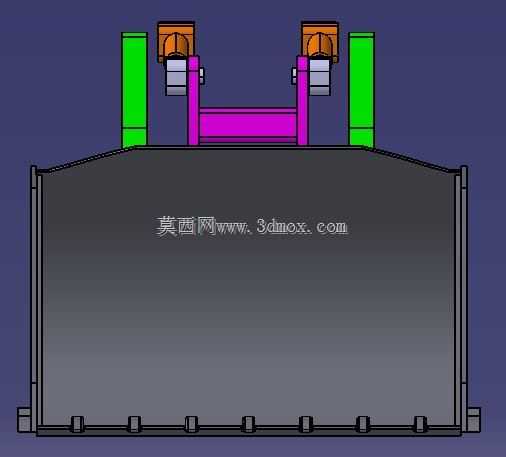

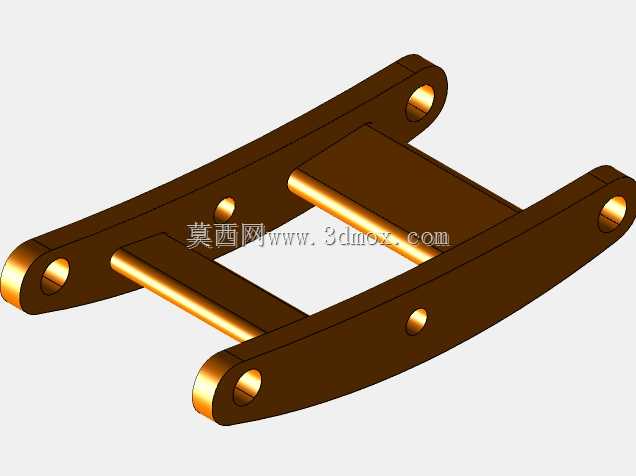

该装载装置主要面向露天矿山剥离、基建土石方转运、散料堆场装卸等重载作业场景，作为轮式装载机前端作业的核心承载执行结构，承担着铲掘、举升、倾翻物料的全部载荷传递功能，是连接行走底盘与工作铲斗的关键受力总成。在实际作业过程中，该结构需要频繁承受铲斗插入料堆的冲击载荷、举升过程中的偏载力矩以及满载转向时的交变应力，因此设计阶段重点围绕载荷传递路径的拓扑优化展开，在保证结构强度冗余的前提下尽可能削减非受力区域的材料余量，实现整机轻量化与作业可靠性的平衡。从功能特性来看，该臂架结构采用对称式双摇臂举升布局，两侧竖直导向立柱与中部横向连接梁形成稳定的框式承载结构，上端配置的举升油缸铰接座可适配不同吨位级的液压举升油缸，能够实现铲斗从地面掘取位置到最高卸料位置的全行程平稳动作，前端铰接点的位置经过反复校核，可保证铲斗在举升全过程中保持合理的收斗角度，避免物料撒漏。设计思路上摒弃了传统等截面臂架的保守设计方案，采用拓扑优化算法对臂架的受力路径进行迭代计算，识别出载荷传递的主应力迹线，仅在主应力分布区域保留承载结构，对低应力区域进行镂空减重处理，两侧的绿色导向结构为臂架举升过程提供横向限位，避免重载举升时臂架出现侧向摆动，提升作业过程的结构稳定性。在外形尺寸与安装边界方面，该臂架总成的宽度匹配常规5吨级轮式装载机的前端安装间距，下端铰接孔位与底盘前车架的安装支座完全适配，无需对原有底盘结构进行改动即可直接换装，上端的油缸铰接点间距与通用液压油缸的安装尺寸兼容，中部横向连接梁的高度预留了液压管路的布置空间，不会与转向系统、液压管路产生运动干涉，臂架最大举升高度可满足常规自卸卡车的卸料高度要求，收斗状态下的最小回转半径适配狭窄堆场的作业转向需求，整体结构的安装边界完全符合主流轮式装载机的前端接口标准，可直接应用于新机型开发或老旧设备的臂架升级改造，有效降低结构自重带来的燃油消耗，同时提升重载作业下的结构疲劳寿命。
