带改进支撑臂的悬臂式托盘缠绕包装设备

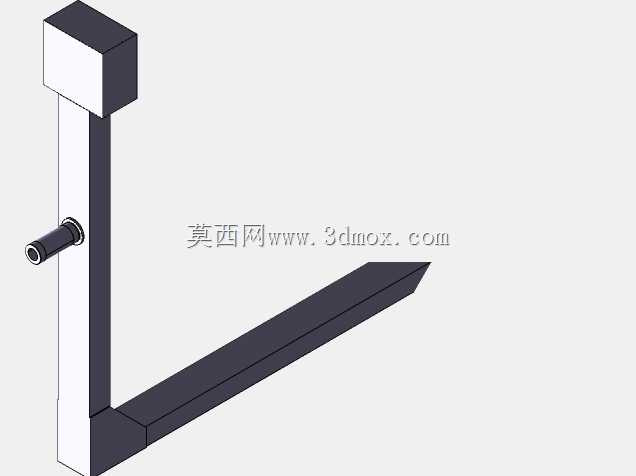

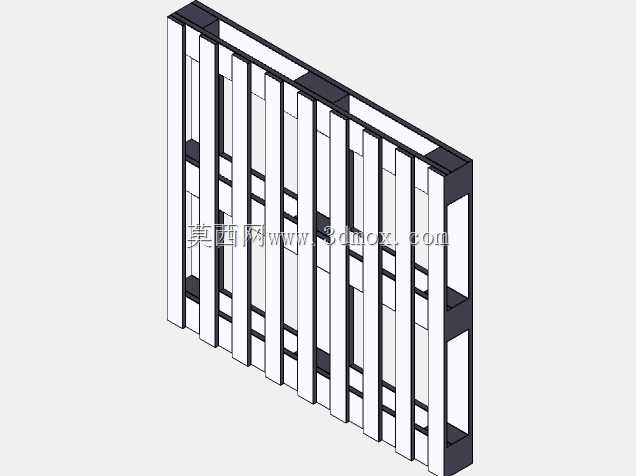

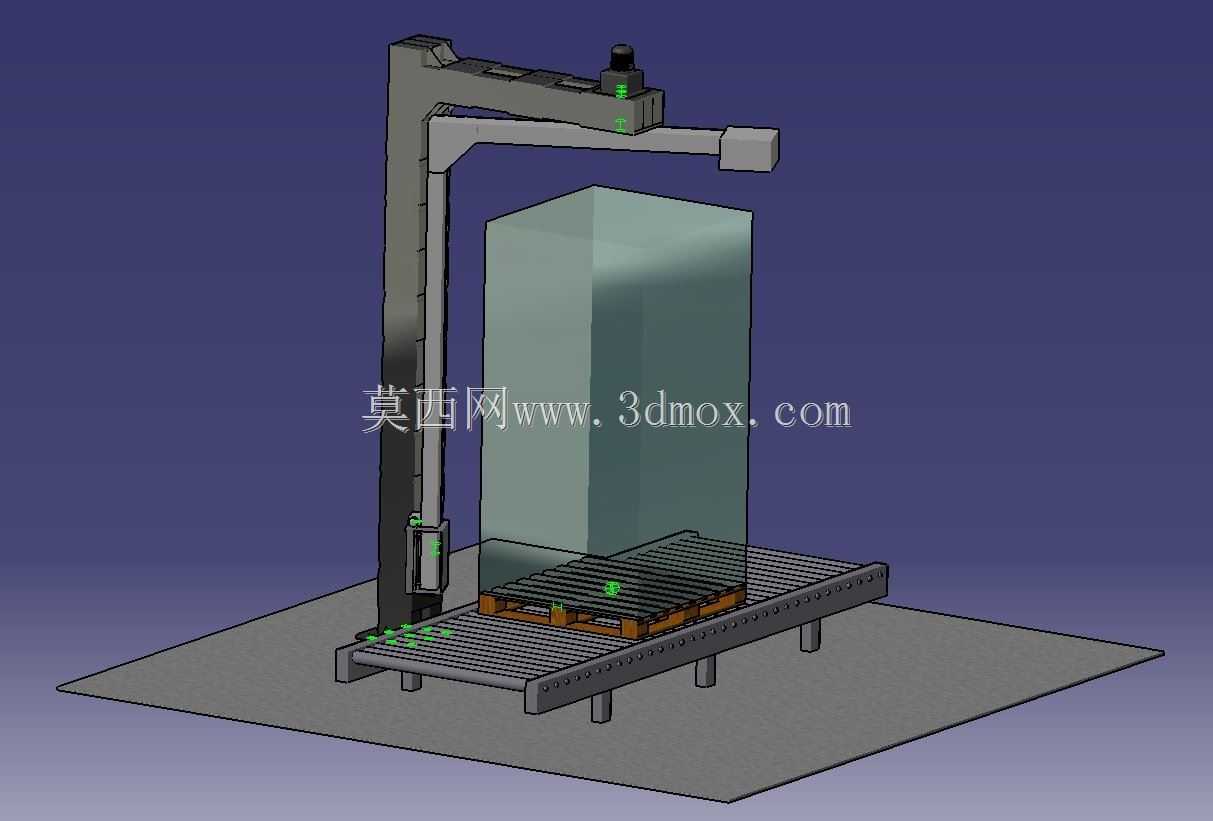

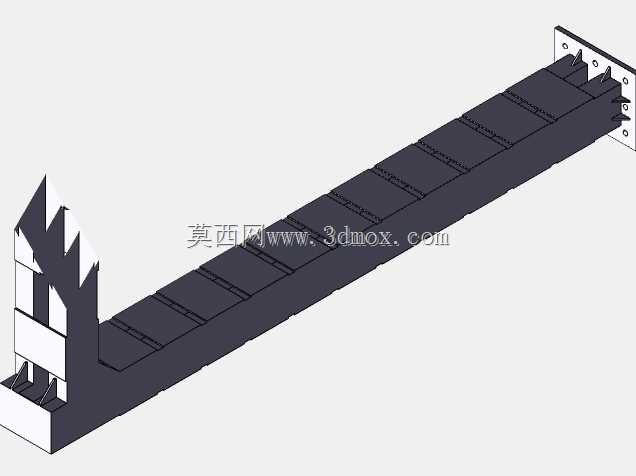

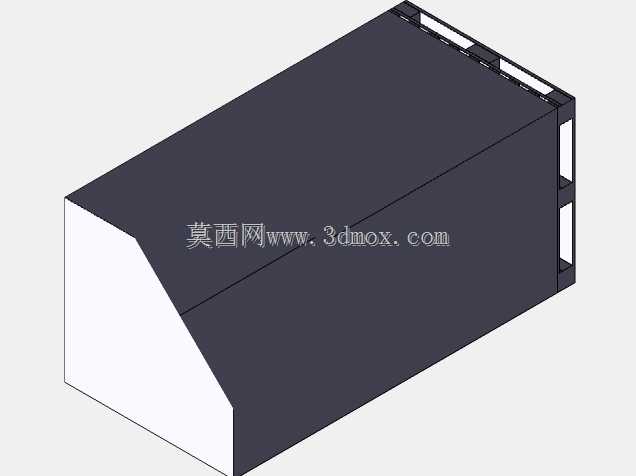

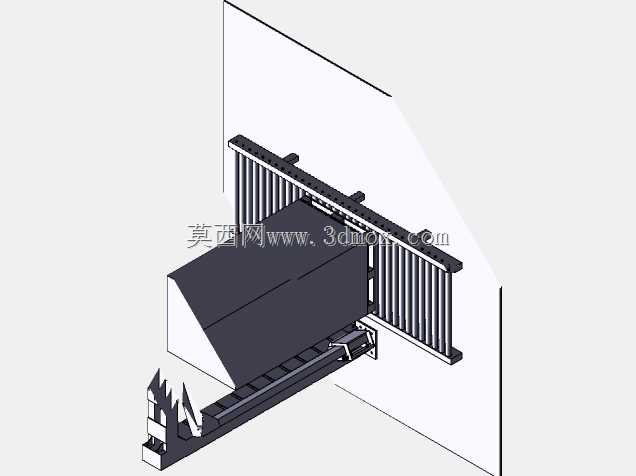

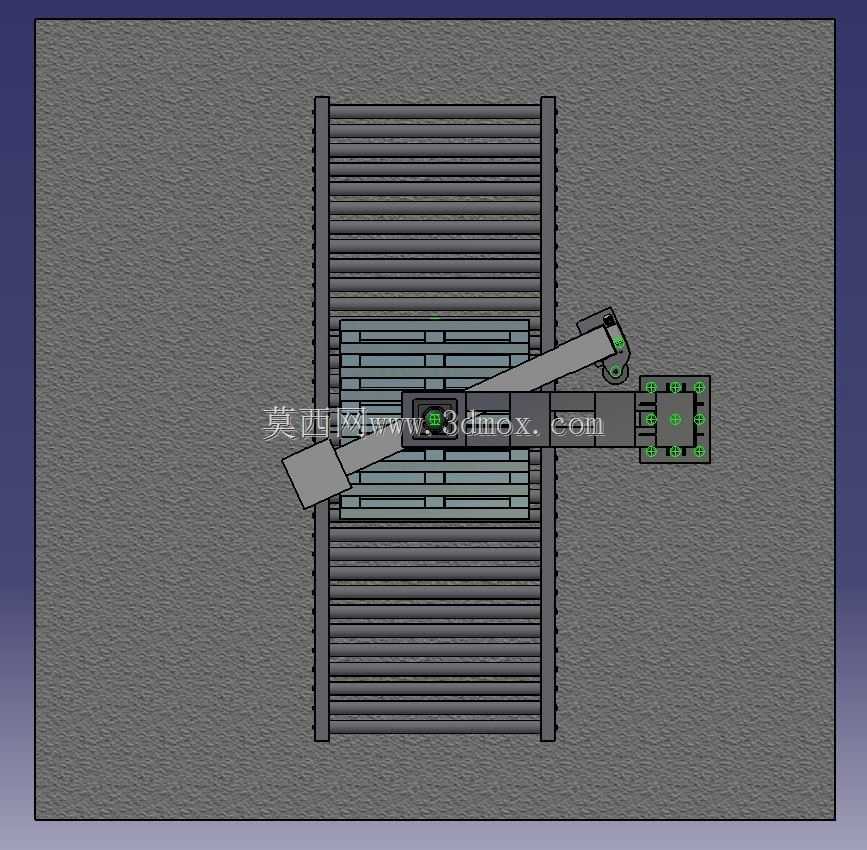

这款悬臂式托盘包装设备主要面向仓储物流、生产制造末端的成品出库包装环节，适配日化、食品、建材、电子元器件等多行业的整托货物缠膜包装需求，可直接对接生产线末端的输送工位，也可独立设置在仓储周转区域，完成堆垛完成后的托盘货物薄膜裹包作业，避免货物在仓储堆码、长途转运过程中出现散垛、受潮、表面污损的问题，大幅降低人工缠膜的劳动强度，提升包装环节的作业一致性与效率。设备采用单立柱悬臂支撑结构，区别于传统转盘式缠绕机需要托盘随转盘转动的作业模式，悬臂绕固定工位的托盘做回转运动，可适配重量较大、重心偏高、不适合转动的重型货物包装场景，对安装地面的平整度要求更低，无需额外做地基加固处理，适配车间现有平整水泥地面即可完成安装部署。设备的核心改进点在于优化了悬臂支撑臂的结构刚度，通过截面力学仿真调整支撑臂的型材壁厚与加强筋布局，在控制整体设备自重的前提下，降低悬臂伸出至最大作业半径时的端部挠度，避免悬臂回转过程中出现颤振，保障缠膜过程中薄膜拉伸张力的稳定性，让包装膜在货物表面的包覆更均匀，不会出现局部膜层过薄易破损、局部过厚浪费包材的问题。设备作业时，整托货物由输送辊道输送至包装工位后定位，悬臂带动膜架从货物底部开始匀速回转，同时膜架沿立柱垂直方向做匀速升降运动，将拉伸后的缠绕膜逐层包覆在货物外表面，模型中还原了包装作业的动态受力逻辑，可模拟包装过程中支撑臂承受的动态载荷变化，核算结构件的疲劳寿命边界，同时针对矩形截面的托盘货物做了缠膜路径的力值适配，区别于圆形回转轨迹的等力输出，在矩形边角位置自动调整薄膜张力，避免边角位置应力集中戳破包装膜，保障包装成型质量。设备的安装边界可适配常规1200mm*1000mm标准工业托盘，最大包装高度可覆盖常规整托堆码的2米以内货物，悬臂回转半径预留足够安全间隙，作业区域可配套安全防护栏与光电检测装置，避免人员误入作业区间引发安全风险，整体结构布局紧凑，无需占用过大的车间场地，可灵活嵌入现有生产包装流水线，也可作为独立包装工位适配零散的托盘包装需求。
