高补偿型挠性联轴器结构设计方案

项目分类:3D模型 发布时间:2021-05-15 ID:174177
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案
  • 高补偿型挠性联轴器结构设计方案

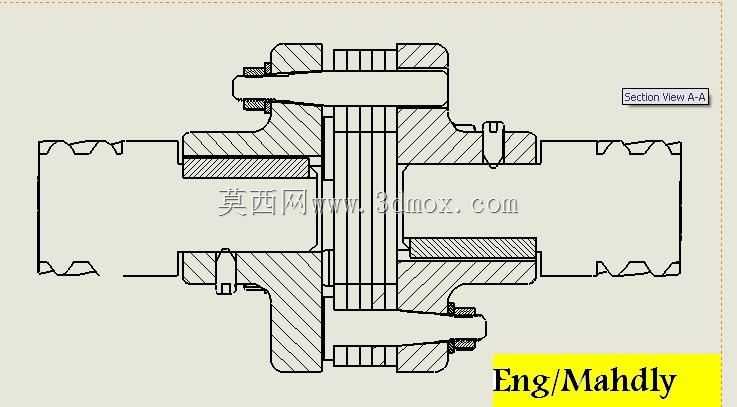

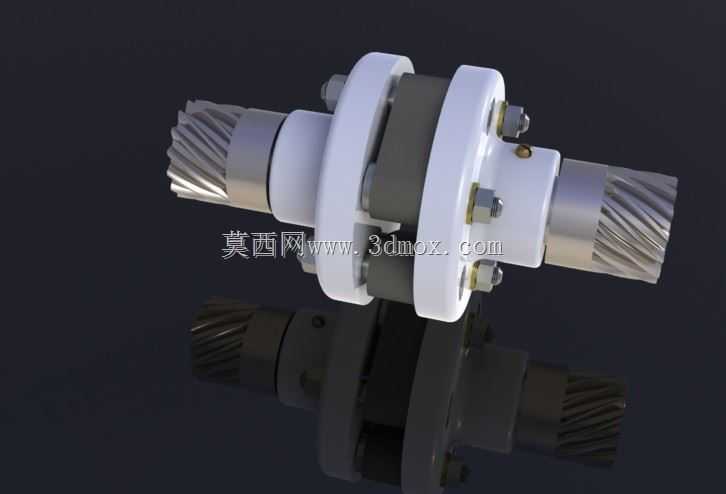

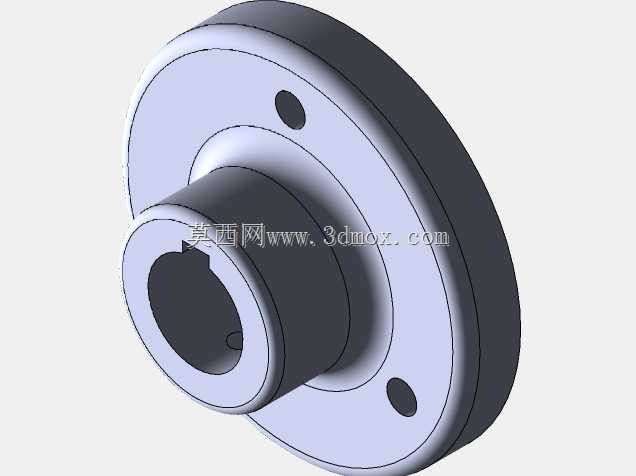

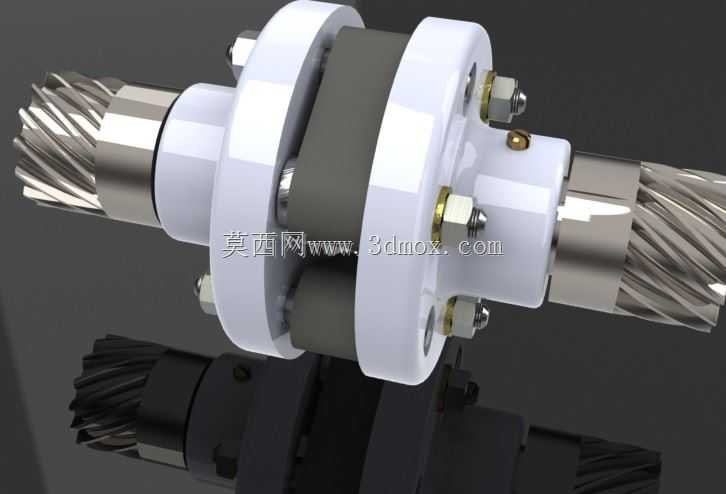

挠性联轴器作为机械传动系统中的核心连接部件,广泛应用于各类需要补偿两轴相对偏移、缓冲传动冲击的工业场景中,覆盖机床主轴传动、自动化生产线输送单元、泵类设备动力传输、风机传动组、精密检测设备动力连接等多个领域,是保障轴系传动稳定性、延长核心传动部件使用寿命的关键零件。这款挠性联轴器在设计阶段充分考虑了实际工况中的各类安装与运行偏差问题,针对工业现场常见的两轴安装同轴度误差、设备运行过程中产生的轴向窜动、径向偏移、角向偏斜等问题做了针对性的结构优化,区别于刚性联轴器无法补偿偏移的特性,该结构通过中间弹性缓冲段的形变来吸收各类偏移量,避免轴系因强制对中产生额外的弯曲应力,有效降低轴承、轴封等配套零件的异常磨损概率。从功能特性来看,这款联轴器采用双侧法兰夹装配合中间弹性体的结构形式,两侧法兰端通过高强度锁紧螺栓与带螺旋齿的传动轴端实现抱紧连接,锁紧点位均匀分布在法兰圆周上,保证夹紧力均匀传递,避免传动过程中出现轴与联轴器的相对打滑问题;中间的弹性缓冲段采用高阻尼耐磨材质,既可以补偿两轴之间的多维度偏移,还能有效吸收传动过程中的振动与冲击,在启动、正反转切换、负载突变的工况下,能够缓冲瞬时的扭矩冲击,保护电机、减速器等核心动力部件不受冲击载荷损坏。在设计思路上,这款联轴器优先兼顾了传动可靠性与安装维护便捷性,法兰盘采用轻量化高强度金属材质,在保证结构强度满足额定扭矩传递要求的前提下,尽可能降低联轴器自身的转动惯量,适配中高速传动场景的动平衡要求;圆周分布的锁紧螺栓采用标准紧固件规格,现场安装时不需要专用工装即可完成装拆,后期维护更换弹性体时无需完全拆卸两端的轴系连接,大幅降低设备运维的时间成本。从安装边界与尺寸适配来看,这款联轴器的轴孔适配范围覆盖常用的中、小功率传动轴径,法兰外径、整体长度均按照通用安装空间做了优化,既不会因为外形尺寸过大占用过多的设备内部安装空间,也能保证足够的扭矩传递安全系数;安装时仅需要保证两端轴的插入深度符合设计要求,按照对角顺序逐步拧紧锁紧螺栓即可,不需要做高精度的预对中调整,即使存在一定范围内的安装偏差,也能通过中间弹性段的自适应补偿保证传动平稳,大幅降低现场安装的精度要求与施工难度。在实际运行过程中,该结构的联轴器还具备一定的绝缘传动特性,能够阻断轴系之间的电流传导,避免电机漏电、轴电流腐蚀轴承等问题的发生,适配有绝缘传动要求的特殊工况场景。
