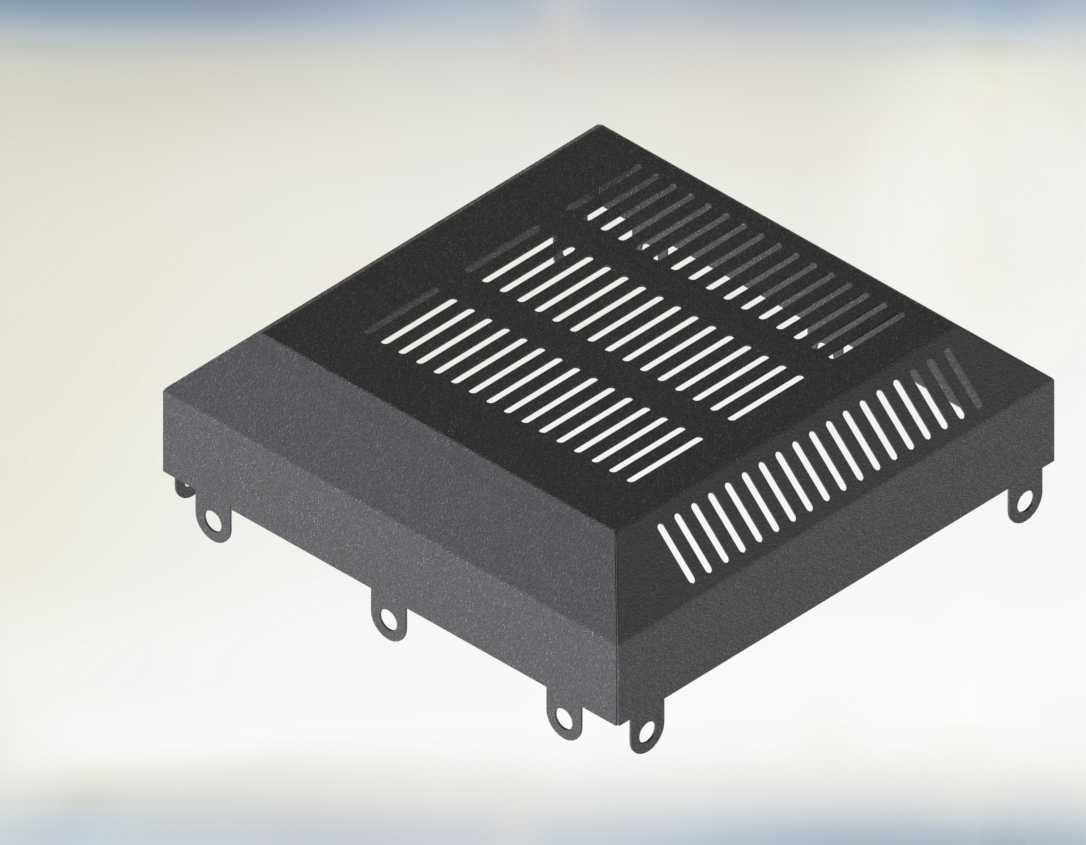

钣金机箱用百叶式通风散热结构

这类通风结构常被用在各类工业电控柜体、户外设备机箱、小型动力设备的外壳钣金上，核心作用是在保证壳体结构完整性的前提下，打通设备内外的空气流通路径，把设备内部电气元件、动力部件运行产生的积热带到外部，避免内部温度持续升高超出元器件耐受阈值，引发设备运行故障、元件老化加速等问题。做这类结构设计的时候，首先要平衡通风效率和壳体防护性能的关系，不能一味追求开孔面积做大，不然外部的粉尘、飞溅液滴很容易顺着开孔进到设备内部，时间久了堆积在电路板或者传动部件上，会造成短路、磨损加剧的问题，所以这类百叶式的通风结构在冲型的时候会特意做出向下倾斜的挡边，既不阻碍空气顺着百叶间隙流通，又能阻挡大部分竖直下落的水滴、大颗粒粉尘直接进入腔体内部。从安装边界来看，这类通风结构的冲制区域要和机箱内部的元件安装位留出足够的安全距离，不能让突出的冲裁毛边、结构棱边剐蹭到内部的线缆或者元件引脚，开孔区域的边缘距离机箱折弯边至少要留出两倍以上板厚的距离，避免冲制通风孔的时候距离折弯线太近，造成钣金折弯的时候出现拉伸变形、孔位错位的问题。结构尺寸设计上，单条百叶的开口宽度、倾斜角度、相邻百叶的间距，都会直接影响实际的通风量，通常会根据设备的预估热损耗功率来核算需要的总通风面积，再反向推导单组通风孔需要排布的百叶数量和整体区域尺寸，同时还要兼顾壳体的结构强度，不能因为开孔过于密集造成外壳钣金的刚性下降，在设备运输、安装过程中出现凹陷变形。实际选型应用的时候，还要结合设备的使用场景调整结构细节，比如用在户外高湿环境的设备，通风结构的挡边倾斜角度可以适当加大，必要时还可以在结构内侧加装防尘滤网的安装卡槽，方便后期运维的时候更换滤网；用在室内洁净环境的电控柜上，就可以适当缩小百叶的挡边高度，提升空气流通的效率，降低设备内部散热风扇的运行负载。
