大学生方程式赛车双叉臂前悬架结构设计

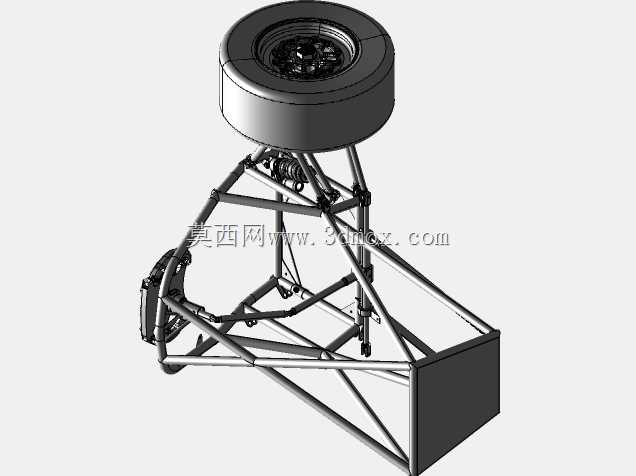

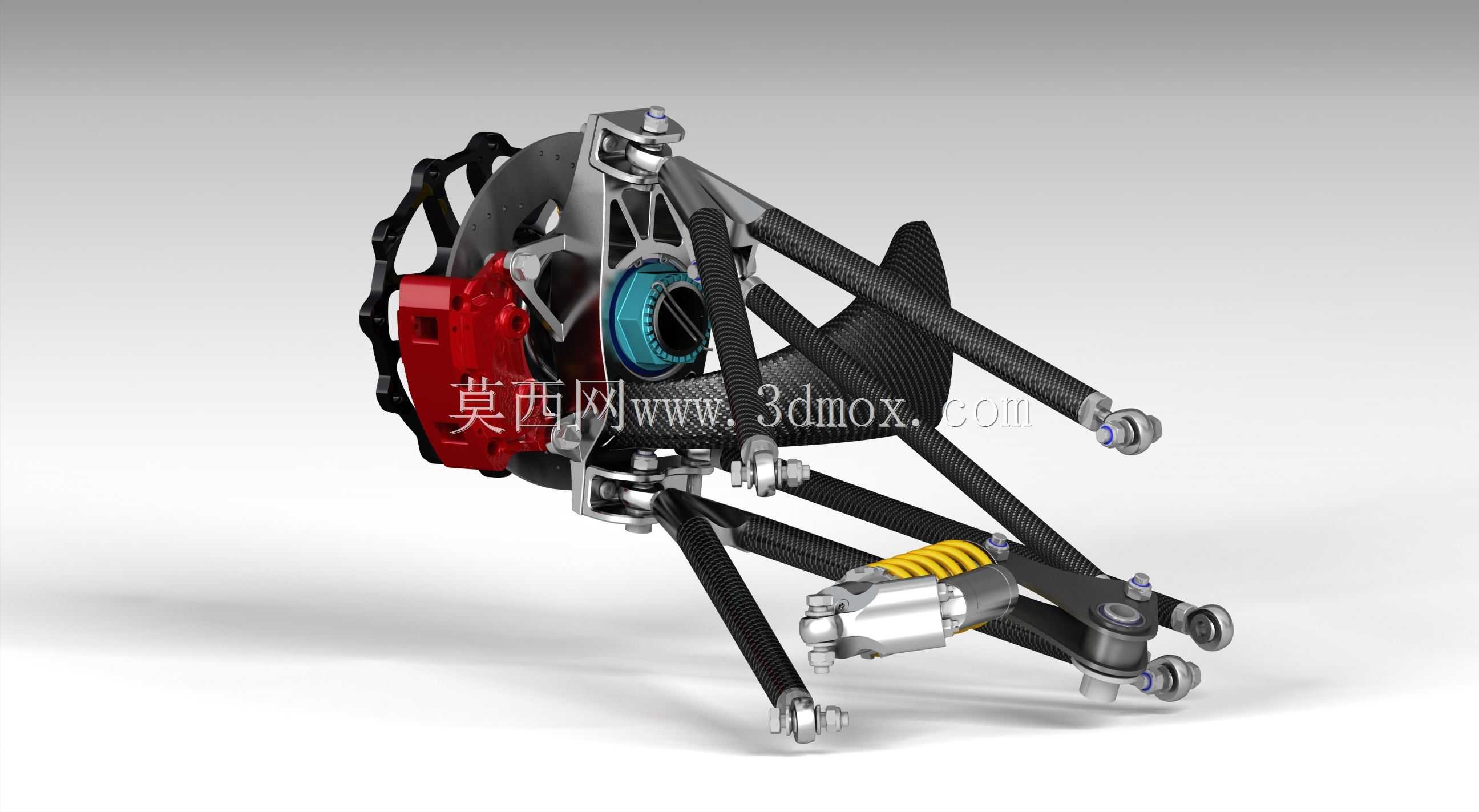

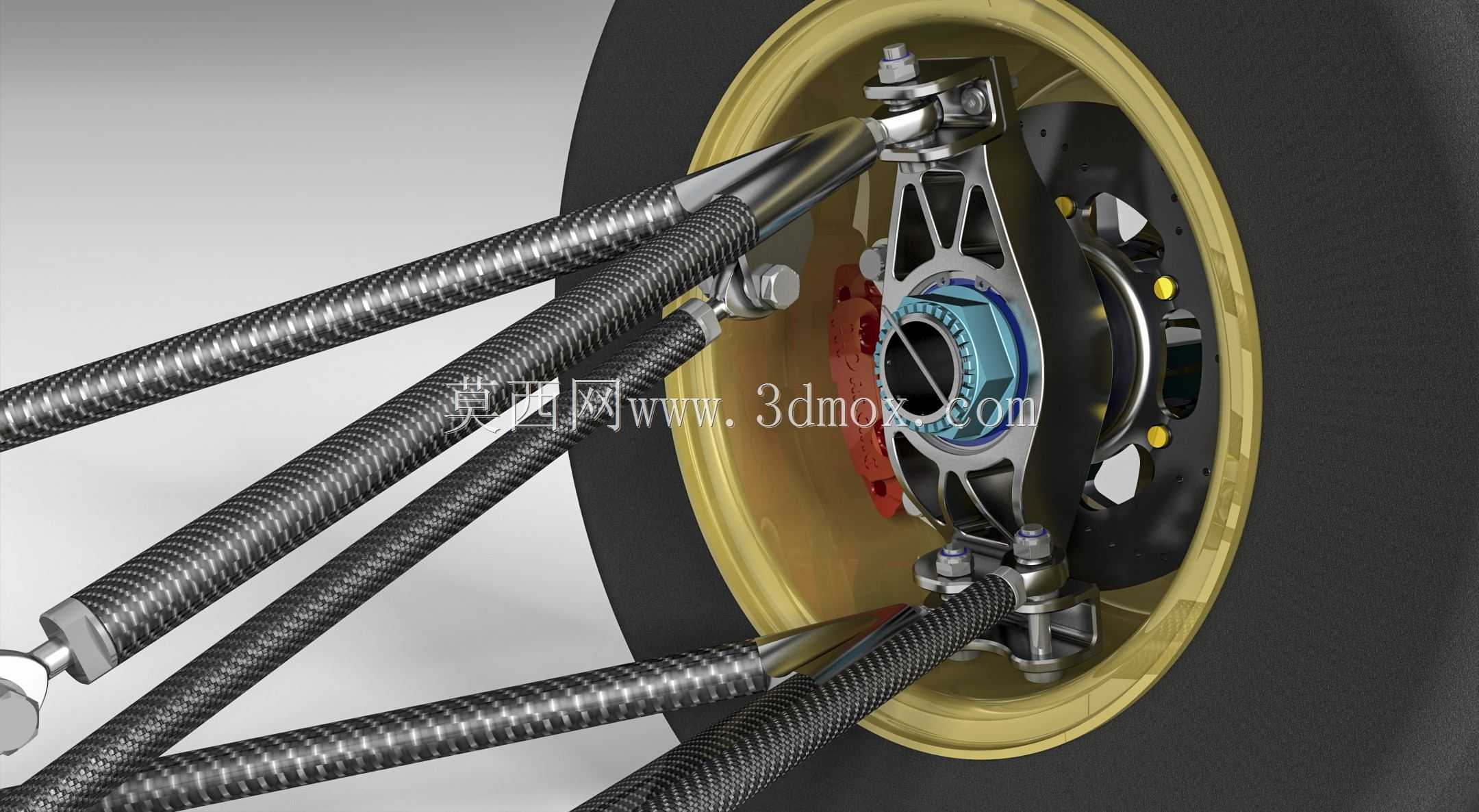

该结构为面向大学生方程式赛事打造的赛车前悬架总成，核心应用于场地竞速类方程式赛车的前部行走系统，承担着传递车轮与车架间所有力与力矩、精准控制车轮运动轨迹、缓冲路面冲击的核心作用，是决定赛车操控极限、转向响应速度与行驶稳定性的核心底盘部件。在实际赛事场景中，这套悬架需要适配铺装赛道的急加速、重刹、高速过弯等极端工况，既要保证轮胎在全行程内始终保持最优接地角度，最大化抓地性能，又要为制动、转向系统提供可靠的安装载体，同时兼顾轻量化需求以降低簧下质量，提升整车动态响应速度。从功能特性来看，这套双叉臂结构采用上下不等长控制臂设计，上控制臂长度略短于下控制臂，在车轮上下跳动时可以主动优化车轮外倾角变化，让轮胎在过弯侧倾时依旧保持最大接地面积；集成的转向节（直立结构）整合了轮毂轴承安装位、制动卡钳固定点、转向拉杆连接座与控制臂球铰安装位，实现了多部件的高度集成，有效减少了冗余结构；配套的推杆式减震器布局将弹簧阻尼单元布置在车架内侧，大幅降低了簧下质量，同时通过摇臂杠杆比的匹配，可以精准调校减震器的阻尼与弹簧刚度，适配不同赛道的路面特性。设计思路上，整套结构围绕赛事规则与性能需求展开，首先根据整车轴荷分配、轮胎参数与赛道特性确定了硬点坐标，通过运动学仿真反复迭代控制臂长度、安装点位置，确保主销后倾、主销内倾、车轮外倾、前束等定位参数在全行程内的变化处于最优区间；结构件大量采用碳纤维管材制作控制臂杆身，配合金属铰接接头，在保证连接强度与抗冲击能力的前提下最大限度降低重量；制动卡钳采用侧置布局，优化了散热气流路径，避免长时间重刹下的制动热衰减；所有连接点均采用高精度球铰与杆端轴承，消除装配间隙，保证转向与悬挂动作的精准度。在安装边界方面，这套悬架的上下控制臂内端通过铰接点固定在车架前部的安装塔座上，外端通过球铰与转向节连接，转向拉杆内端连接转向机输出端，外端固定在转向节的转向臂上，减震器下端通过推杆连接下控制臂，上端通过摇臂固定在车架内部的安装座上，整体安装空间紧凑，所有部件在车轮上下跳动、转向全角度行程内均不会与轮毂、轮胎、车架或制动系统发生运动干涉，适配10-13英寸的赛事专用轮毂，轮距匹配常规大学生方程式赛车的前部轮距范围，安装点位置预留了足够的调校空间，可以根据不同赛道特性、不同驾驶风格对悬架定位参数、减震器预压、防倾杆刚度进行快速调整，满足赛事中的多样化调校需求。
