手持便携式吹吸两用鼓风机结构设计

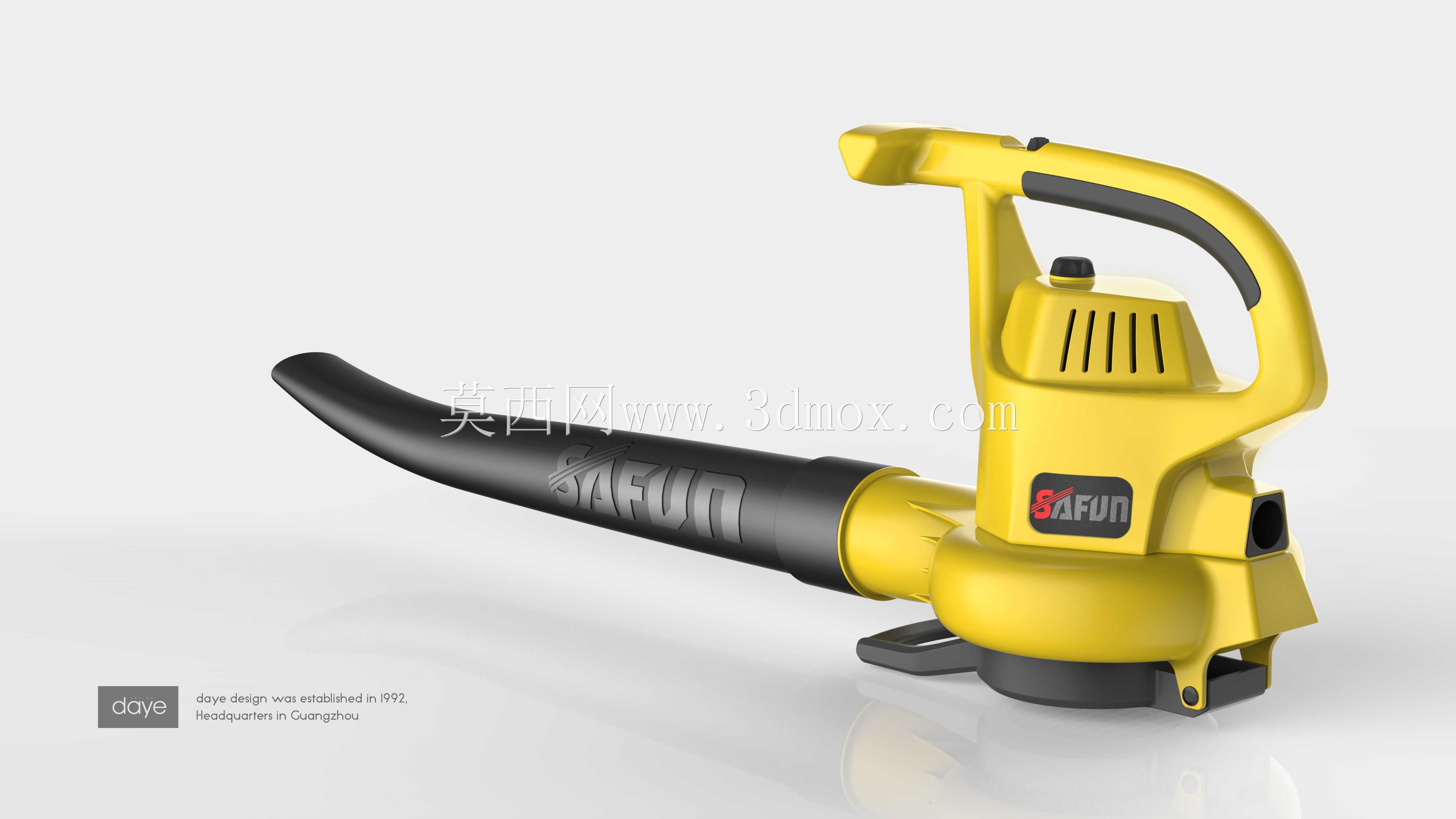

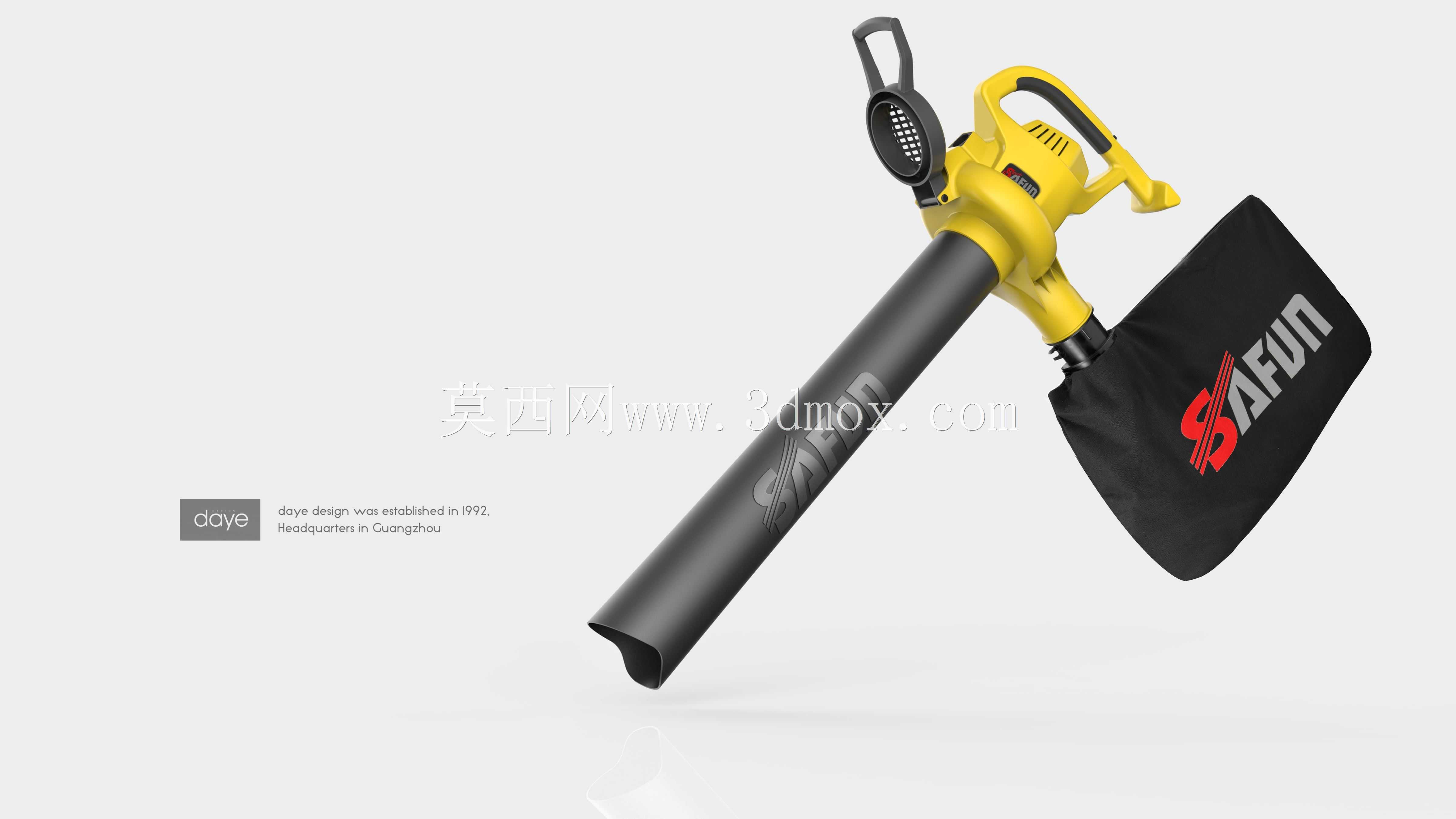

　　这款手持吹吸两用鼓风机的三维结构，核心围绕户外零散轻质杂物清理场景做适配，日常在物业园区落叶清扫、庭院边角积尘吹扫、装修后地面碎屑清理、家用院落杂物归集这类场景里，这类设备的使用频次极高，相比传统扫帚清扫，它能轻松触及绿化带缝隙、地砖拼缝、设备底部这类扫帚难以伸入的区域，作业效率能提升数倍。从功能结构来看，设备采用吹吸双模式切换设计，通过风道内部的挡板换向实现功能转换，吹扫模式下，风筒内的高速气流从长扁形喷口喷出，气流经过长筒导流后集中度更高，有效吹扫距离能覆盖到3米开外的区域，足以应对多数户外作业的距离需求；切换到吸尘模式时，进风口产生的负压会将轻质杂物吸入设备配套的集尘袋中，避免吹扫过程中产生的二次扬尘问题，

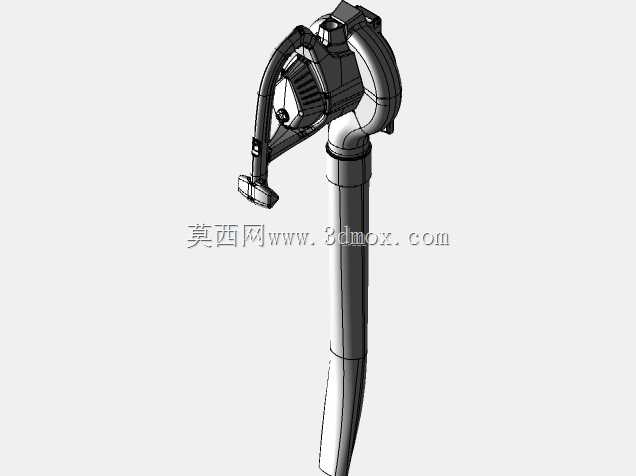

　　两种模式的切换操作集成在机身靠近手柄的位置，作业过程中无需借助额外工具就能完成模式切换，操作逻辑符合手持设备的人机交互习惯。整机的外形设计充分考虑手持作业的疲劳度控制，动力单元与手柄集成在上部主机壳体内，长吹风管采用下倾式角度设计，作业时操作人员保持自然站立姿态，手臂无需过度抬升或下压就能让吹风口对准地面作业区域，主机部分的重心落在握持手柄的正下方，长时间单手握持作业时手腕承受的偏载力矩更小，能有效降低长时间作业的肌肉疲劳。主机壳体采用上下分壳的结构设计，内部预留了动力单元、风道换向机构、控制开关的安装空间，壳体边缘设置有定位卡扣与螺丝安装柱，装配时先完成内部组件的固定，再通过螺丝将上下壳体锁紧，接缝处预留有密封胶条的安装槽，

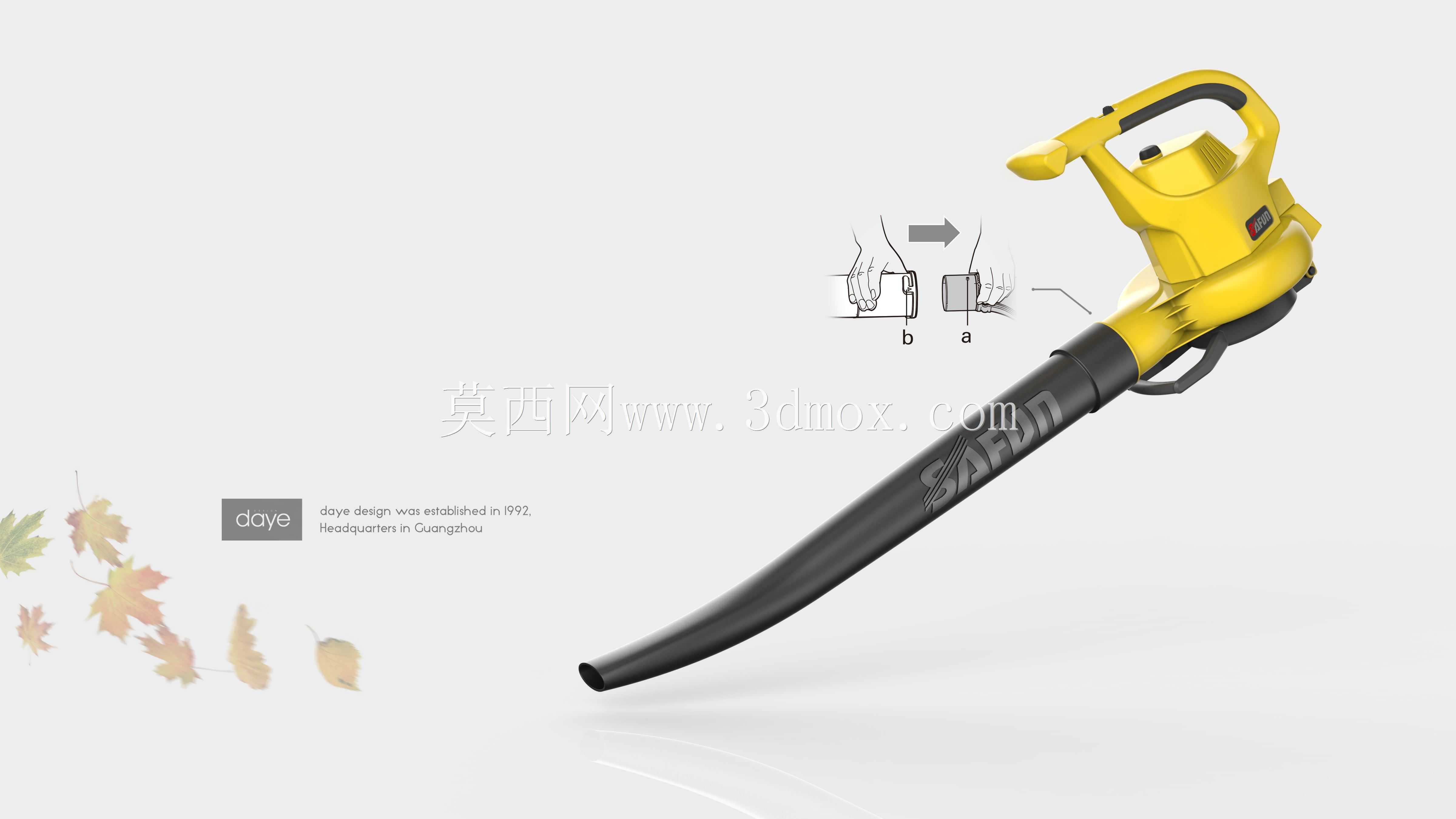

　　避免作业过程中灰尘进入壳体内部影响电气元件的正常运行。手柄部分采用符合人手握持弧度的曲面设计，表面设置有防滑纹理，开关扳机设置在手柄内侧食指可触及的位置，握持时自然弯曲食指就能完成设备的启停控制，手柄上方还设置有辅助提手结构，在设备转移或者需要双手握持加大按压力度时，能提供额外的握持点位。长吹风管与主机的连接采用卡扣式快拆结构，风管与主机出风口对接后旋转一定角度就能完成锁紧，连接处设置有橡胶密封圈，避免高速气流从接缝处泄漏损失风压，同时这种快拆结构也方便用户更换不同口径的喷口配件，比如针对窄缝清理更换尖嘴喷口，针对大面积吹扫更换宽幅扇形喷口，拓展设备的适用场景。从安装边界来看，主机部分的最大外径控制在180mm以内，

　　搭配长吹风管后整机总长度控制在900mm左右，这个尺寸既能保证足够的风道长度来优化气流导向，又不会因为长度过长导致操作灵活性下降，设备的整体重量控制在2kg上下，普通成年用户单手握持完全可以承受。风道内部的流道设计做了顺滑过渡处理，从风轮出口到吹风管末端的流道没有突兀的截面突变，能减少气流在风道内部的紊流损失，降低作业过程中的风噪，同时也能提升出风口的气流速度。设备的进风口设置在主机壳体的侧面，进风口处覆盖有格栅防护网，能避免大体积的杂物被吸入风轮舱打坏风轮叶片，格栅的开孔尺寸经过测算，既能保证足够的进风面积，又能阻挡直径超过5mm的杂物进入内部。电池仓设置在主机尾部，采用插拔式电池安装结构，更换电池时只需按下锁扣就能拔出电池，无需拆解主机壳体，这种设计也方便用户搭配多块电池实现长时间连续作业。在结构强度设计上，吹风管采用改性耐磨塑料材质，管壁厚度设置在2.5mm，日常使用中碰到地面、墙面或者硬质杂物也不容易出现开裂变形的问题，主机壳体的壁厚设置在3mm，内部在螺丝柱、卡扣位置都设置有加强筋，提升壳体的抗冲击性能，即使设备从1米左右的高度意外跌落，也不会出现壳体碎裂、内部组件移位的问题。
