轴类零件两端钻孔专用定位夹具

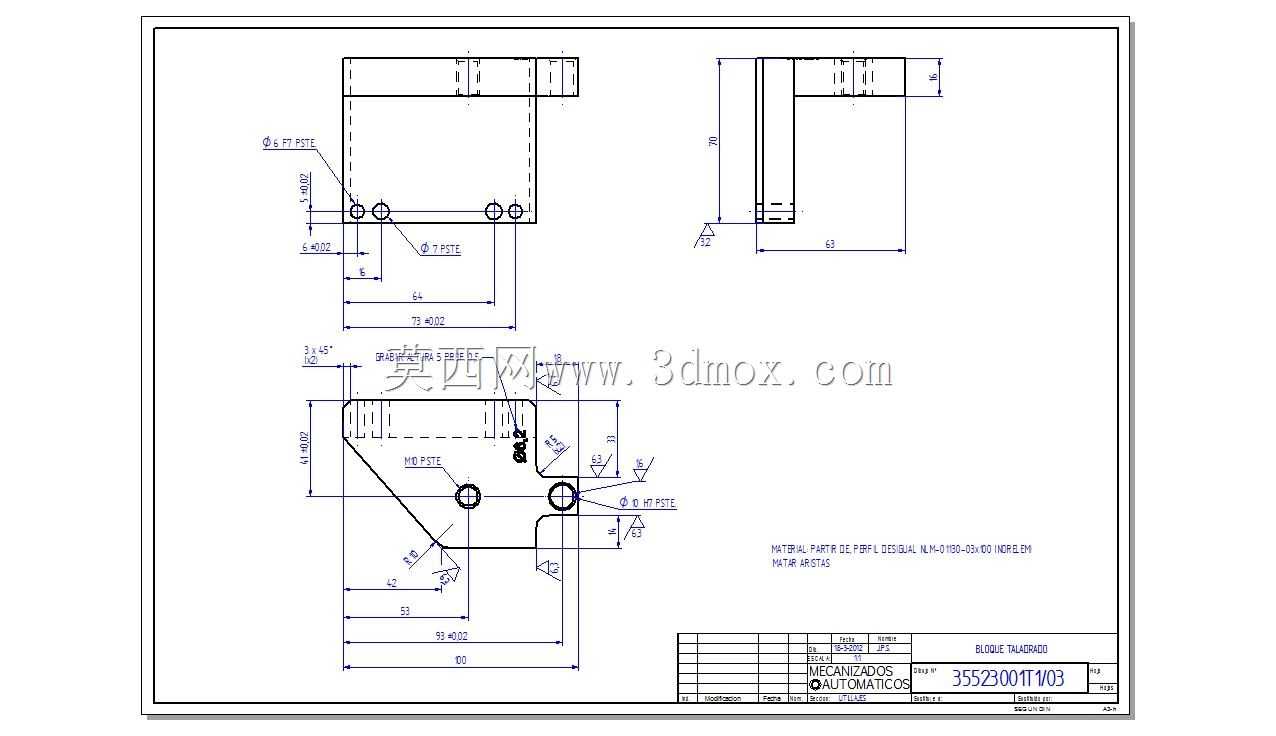

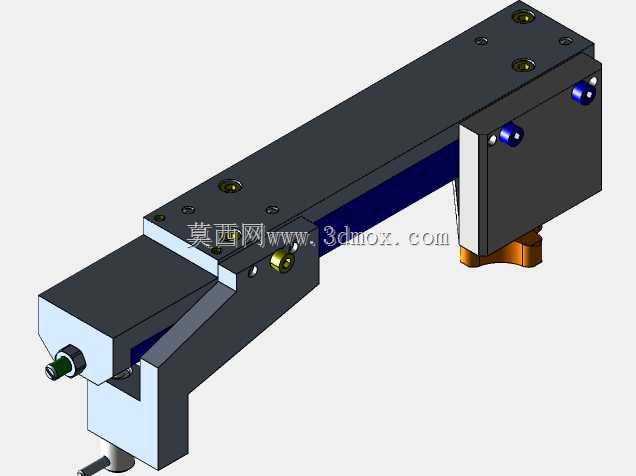

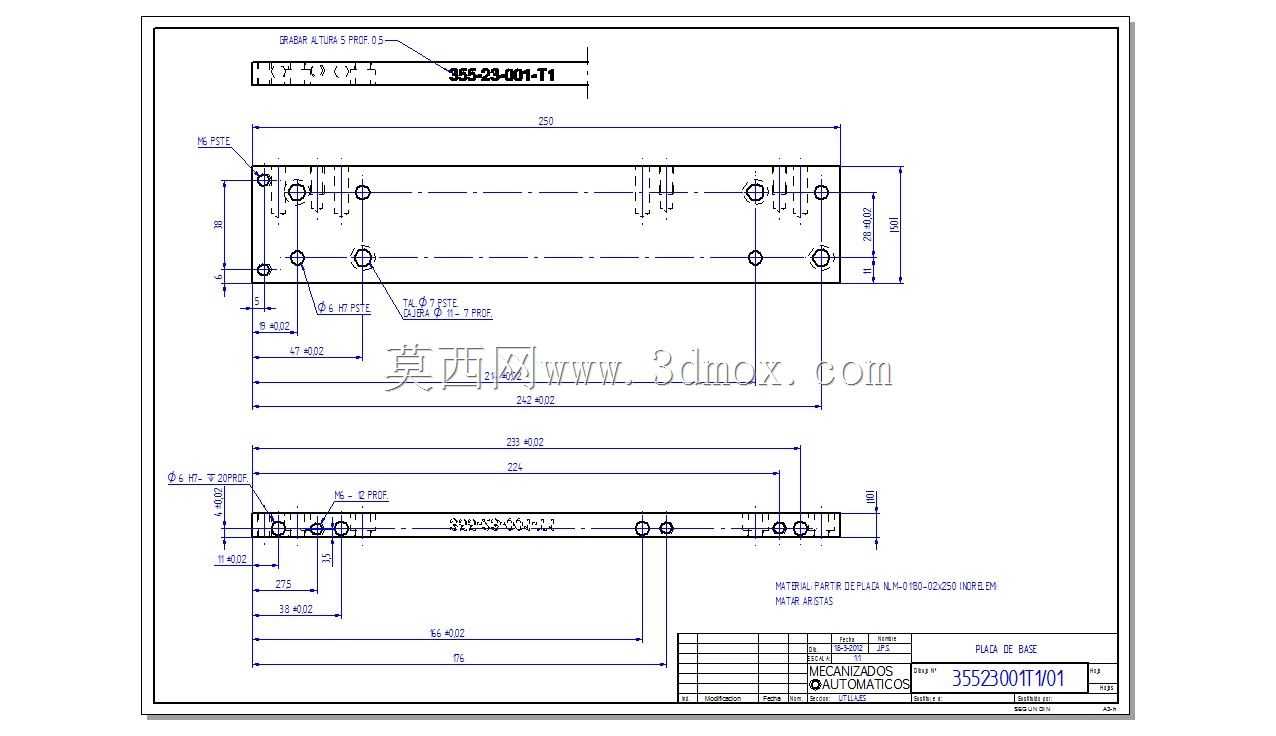

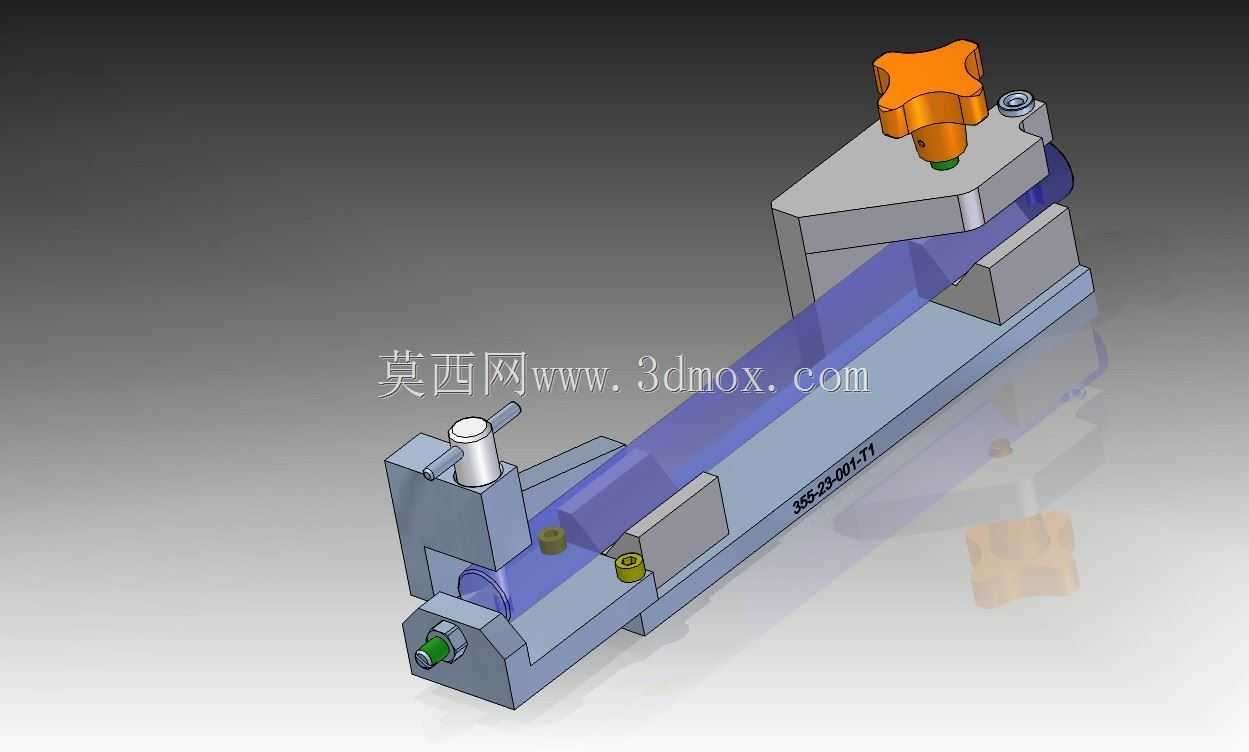

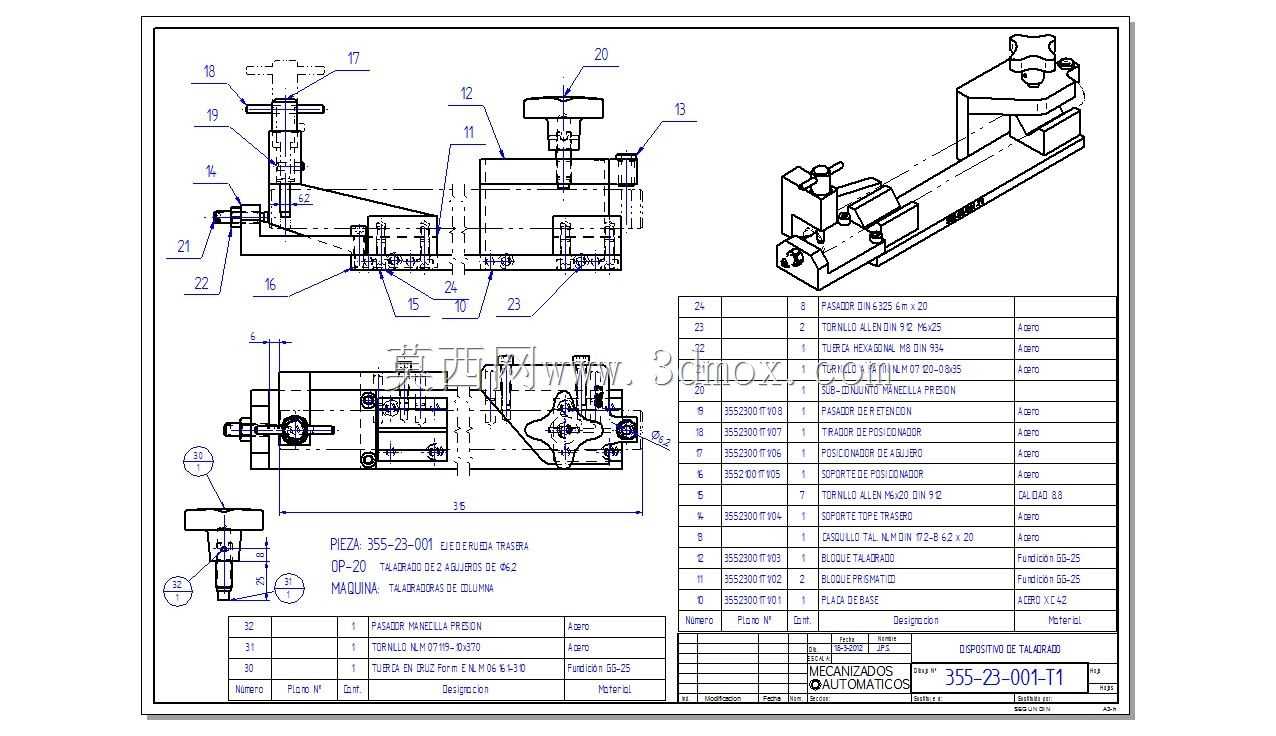

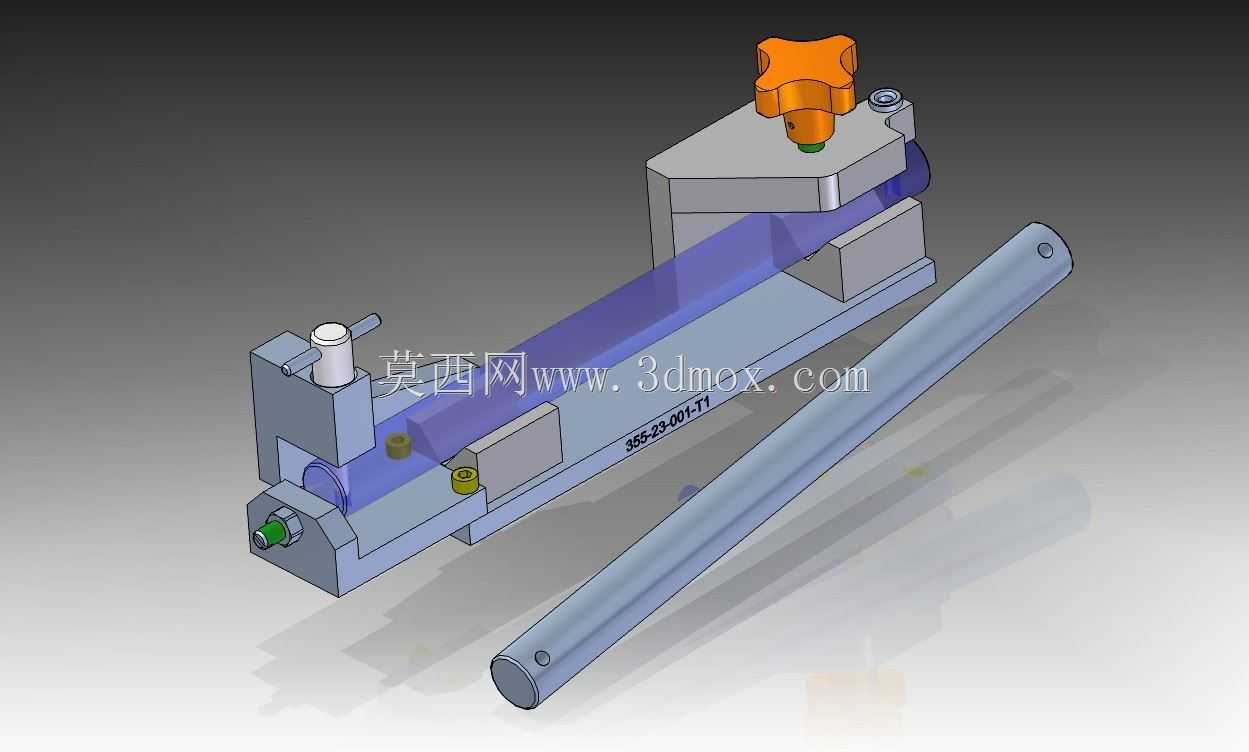

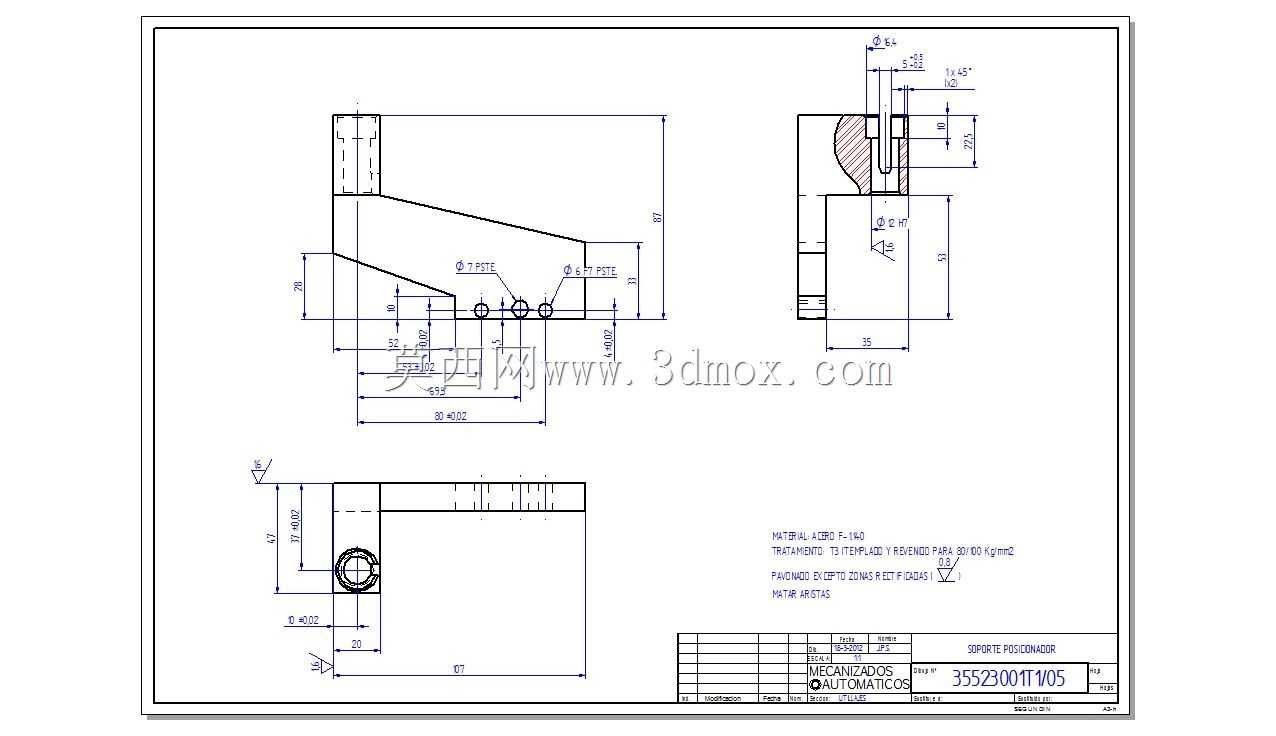

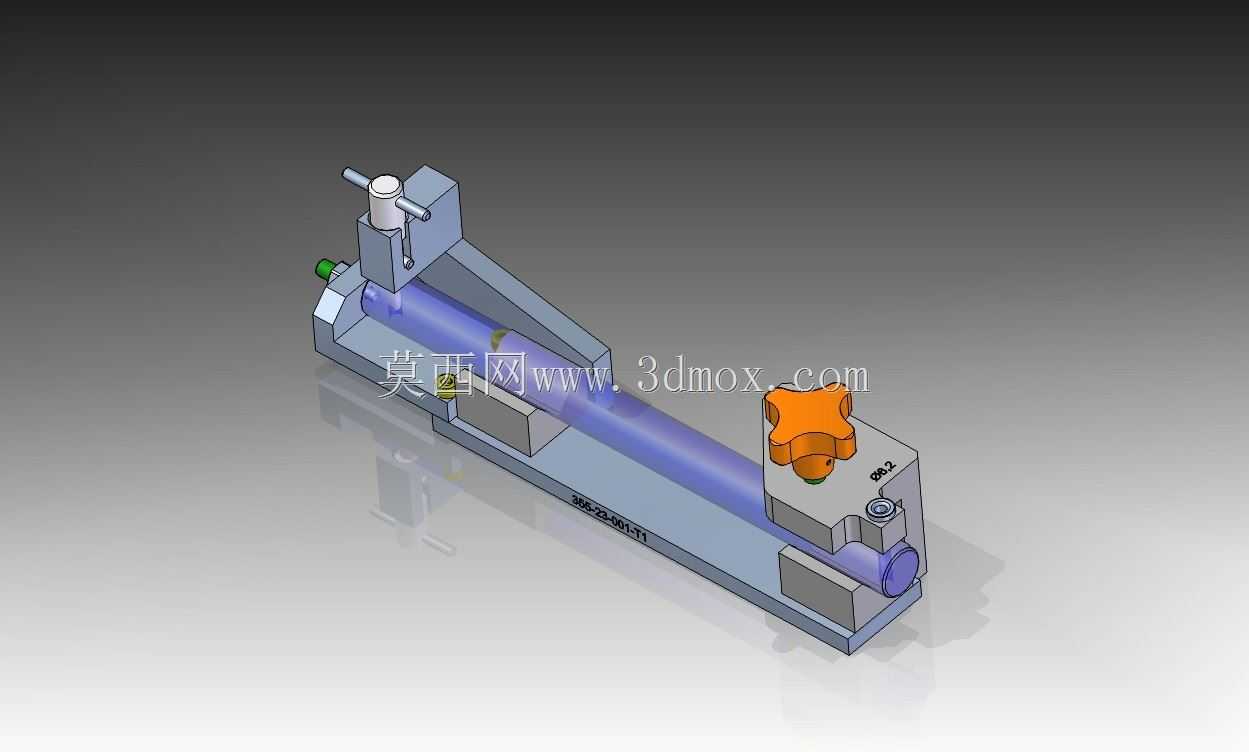

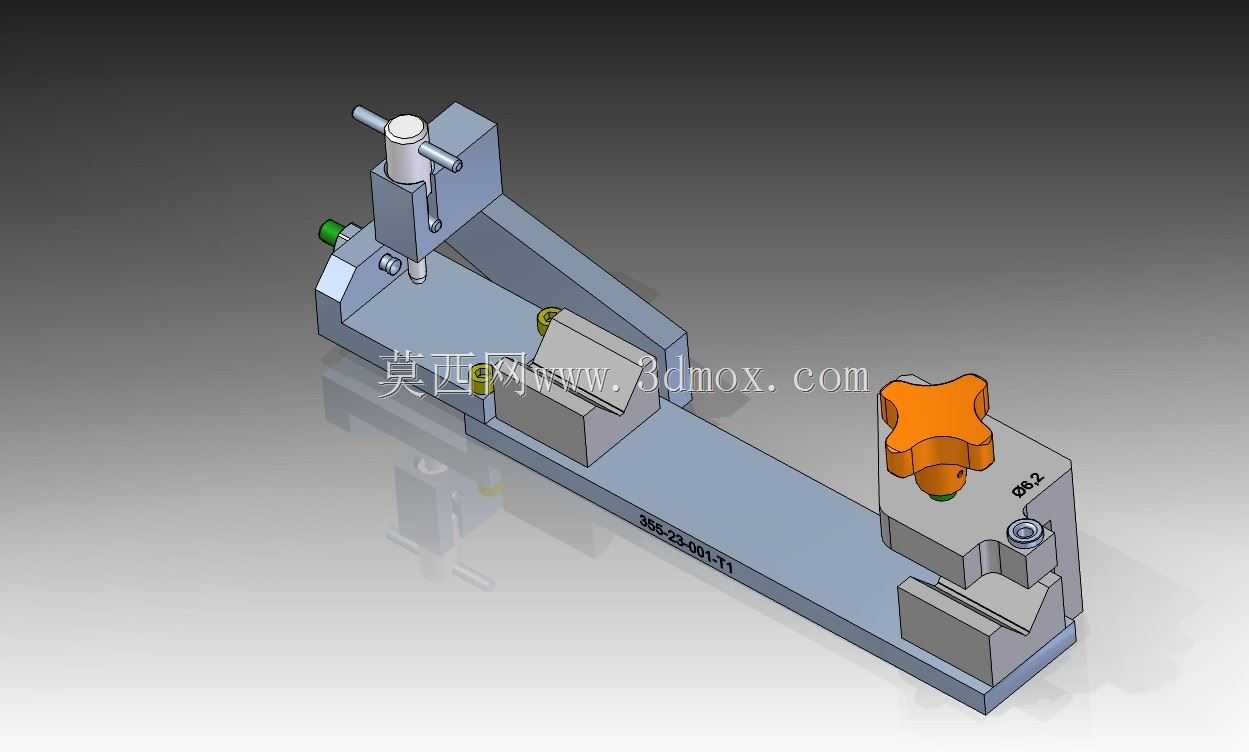

在轴类零件的批量机加工生产场景中，两端同轴孔的加工精度直接决定后续轴件装配的同轴度、传动稳定性与整体使用寿命，这款专用夹具正是为解决长轴类零件两端钻孔工序的定位装夹痛点设计，广泛适配机械加工车间、五金零件加工厂的钻床工位，可覆盖多数常规直径范围的光轴、台阶轴两端钻孔作业需求。该夹具的核心用途是在轴件钻削加工过程中，提供稳定可靠的定位基准与夹紧力，避免加工过程中轴件出现径向窜动、轴向偏移或角度偏转，保证两端钻孔的位置度、同轴度符合图纸公差要求，同时大幅降低操作人员装夹找正的辅助时间，提升单工序加工效率。从功能特性来看，夹具采用卧式V型定位结构作为基础承载，V型定位面可自适应不同直径的轴类工件，保证轴件轴线与夹具基准面自动对中，无需反复调整找正；前端设置轴向定位挡块，可快速限定轴件的轴向加工位置，保证两端孔距尺寸一致性；顶部配置快拧式星形手柄夹紧机构，无需额外扳手工具即可完成工件的锁紧与松卸，操作便捷省力，夹紧力均匀分布在轴件接触面上，不会造成工件表面夹伤变形；夹具末端设置可调节定位顶紧结构，可适配不同长度的轴类零件装夹，拓展夹具的适用加工范围。设计思路上，这款夹具优先遵循基准重合原则，直接以轴件的外圆柱面作为定位基准，避免基准转换带来的定位误差；整体采用模块化结构设计，定位块、夹紧组件、顶紧组件均可单独拆卸更换，当加工不同规格轴件时，仅需更换对应规格的V型定位块即可快速切换生产，降低工装改造成本；夹紧力作用点设置在靠近钻孔加工位置的支撑点上方，避免钻削过程中工件出现振动让刀，提升钻孔表面加工质量；夹具底座设置标准化安装槽，可直接固定在钻床工作台面上，安装时仅需找正一次夹具与钻床主轴的位置精度，后续批量加工无需重复找正。从安装边界与外形尺寸来看，夹具整体为长条形卧式结构，长度方向可适配常规长度的长轴类零件装夹，宽度方向尺寸紧凑，不会占用钻床工作台过多操作空间，底座安装孔位符合通用钻床工作台的T型槽间距标准，无需额外加工转接板即可完成安装；夹具整体高度经过优化设计，装夹工件后轴件中心高与常用钻床的主轴行程范围匹配，无需额外垫高即可完成全行程钻削作业；所有操作部件均设置在夹具正面与顶部，操作人员站在钻床操作位即可完成所有装夹、拆卸动作，操作动线流畅无干涉。
