赛车发动机干油底壳扫油泵结构设计

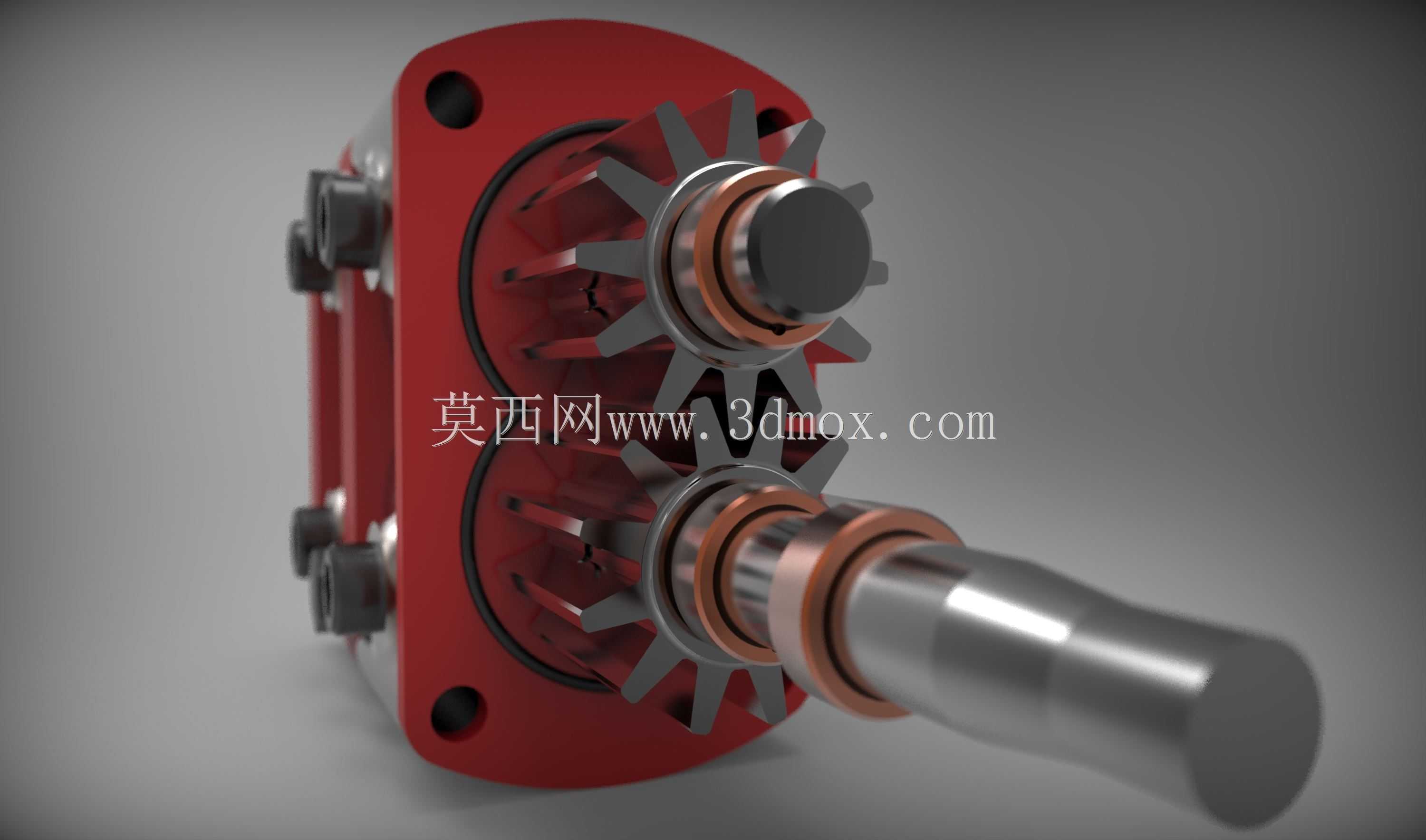

这款扫油泵主要面向赛车动力系统的干油底壳润滑场景设计，区别于民用车辆常见的湿式油底壳结构，干油底壳系统需要独立的扫油单元将聚集在油底壳底部的机油快速输送至外置储油壶，避免车辆在高速过弯、急加速急减速工况下，机油因惯性偏移导致机油泵吸入空气、发动机润滑失效的问题，是大马力赛车、改装性能车动力润滑系统的核心功能部件。从结构设计来看，这款泵采用外啮合齿轮作为核心输油单元，两个相互啮合的钢制齿轮安装在红色泵体的内腔中，齿轮与泵体内壁的配合间隙控制在极小范围内，依靠齿轮转动时啮合腔的容积变化形成负压，将油底壳内的机油吸入泵腔后加压输出。泵体采用法兰式安装结构，法兰面上预留了两个对称的螺栓安装孔，可直接固定在发动机缸体侧面的对应安装位，输入轴从泵体前端伸出，轴上设置了多道密封环槽，搭配铜质密封衬套避免高压机油从轴接位置渗漏，输入轴可通过齿轮或皮带轮与发动机曲轴传动连接，转速与发动机转速保持固定传动比，确保发动机全转速区间都能获得稳定的扫油流量。设计过程中重点考量了高转速工况下的结构可靠性，齿轮采用渐开线齿形设计，啮合重合度高，运转时的流量脉动小，可有效降低高压输油过程中的振动与噪音；泵体的进出油道采用流线型过渡设计，减少机油在泵腔内的流动阻力，提升扫油效率；外部连接螺栓采用内六角圆柱头结构，安装后螺栓头部不突出法兰平面，不会与周边发动机附件产生安装干涉。从安装边界来看，这款泵的轴向尺寸紧凑，输入轴的伸出长度适配常规赛车发动机侧置安装的空间要求，法兰面的安装孔距匹配主流改装发动机的预留安装位，不需要额外改装发动机本体即可完成装配，输出接口可直接连接耐高压机油管路，将抽出的机油输送至外置的机油冷却与储油单元，整套系统可有效降低发动机整体安装高度，帮助赛车降低整车重心，同时避免激烈驾驶工况下的机油供给中断问题，保障发动机在极限工况下的润滑可靠性。
