手推式无气喷涂作业设备结构设计

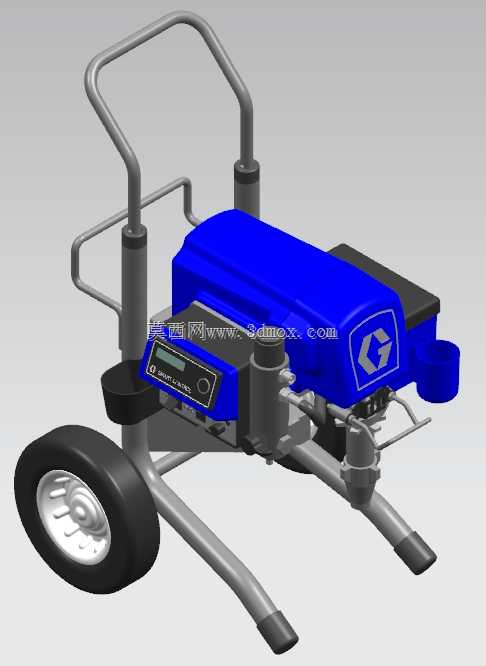

该款手推式无气喷涂作业设备，主要面向建筑内外墙涂装、工业防腐涂层施工、小型广告标识喷绘、家装木器漆面作业等场景，可适配油墨、水性涂料、油性防腐漆、乳胶漆等多种流体介质，通过高压无气雾化原理将涂料直接喷射至作业面，相比传统空气喷涂具备涂料利用率高、涂层附着力强、作业面无气泡麻点的优势，尤其适合大面积连续施工作业，能够有效降低施工人员的劳动强度，提升单班次作业覆盖面积。设备整体采用手推轮式移动架构，底部设置两个大直径橡胶行走轮与前端两个支撑驻脚，静止放置时可通过驻脚保持机身稳定，推行时仅需下压扶手即可借助滚轮灵活转向，能够适配工地不平整地面、装修现场临时通道等复杂通行环境，扶手采用弧形弯管一体弯折成型，握持高度符合人体工程学设计，长时间推行不会产生明显的腰部疲劳。设备核心功能模块集成于中部金属安装机架上，高压泵体、驱动控制单元、流体存储衔接结构采用分层布局，驱动单元外置防护壳体既能够隔绝施工过程中飞溅的涂料滴溅，也可避免户外作业时的灰尘、水汽侵入核心部件，控制模块设置于机身侧前方操作位，施工人员无需弯腰即可完成压力调节、作业启停操作，机身侧方预留的杯架结构可临时放置涂料搅拌工具、清洁耗材等随身作业配件。在设计思路上，该设备优先平衡了整机重量与结构强度，机架采用薄壁钢管焊接成型，在保证承重能力的前提下尽可能压缩整机自重，各管路走线沿机架管体内侧布置，避免移动过程中管路被外物剐蹭破损，出料端设置快拆式接头结构，可快速更换不同规格的喷枪、加长杆配件，适配不同高度、不同角度的作业面需求。从安装边界来看，设备整机横向宽度控制在常规室内门洞通行尺寸范围内，可直接通过普通住宅、工业厂房的标准门洞无需拆解，扶手高度未超出常规货运车辆的货台限高，日常转场运输时可直接放置于普通工具车货厢内，底部支撑脚的间距经过优化，在倾斜坡面放置时也可保持足够的防侧翻稳定性，各易损部件均采用外露式安装设计，日常维护更换密封件、清理滤网时无需完全拆解机身，可大幅缩短设备故障停机时间。
