分体式连杆活塞连接组件结构设计

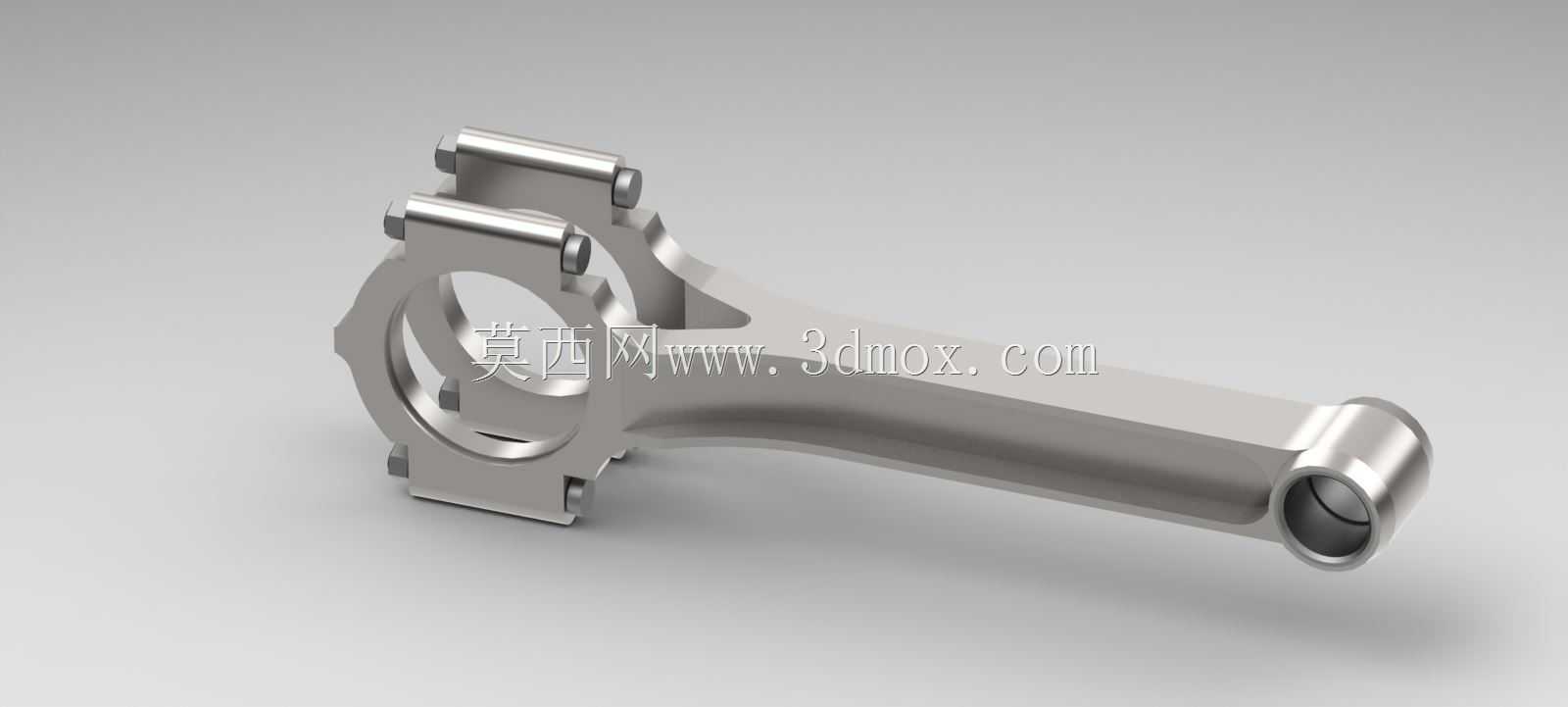

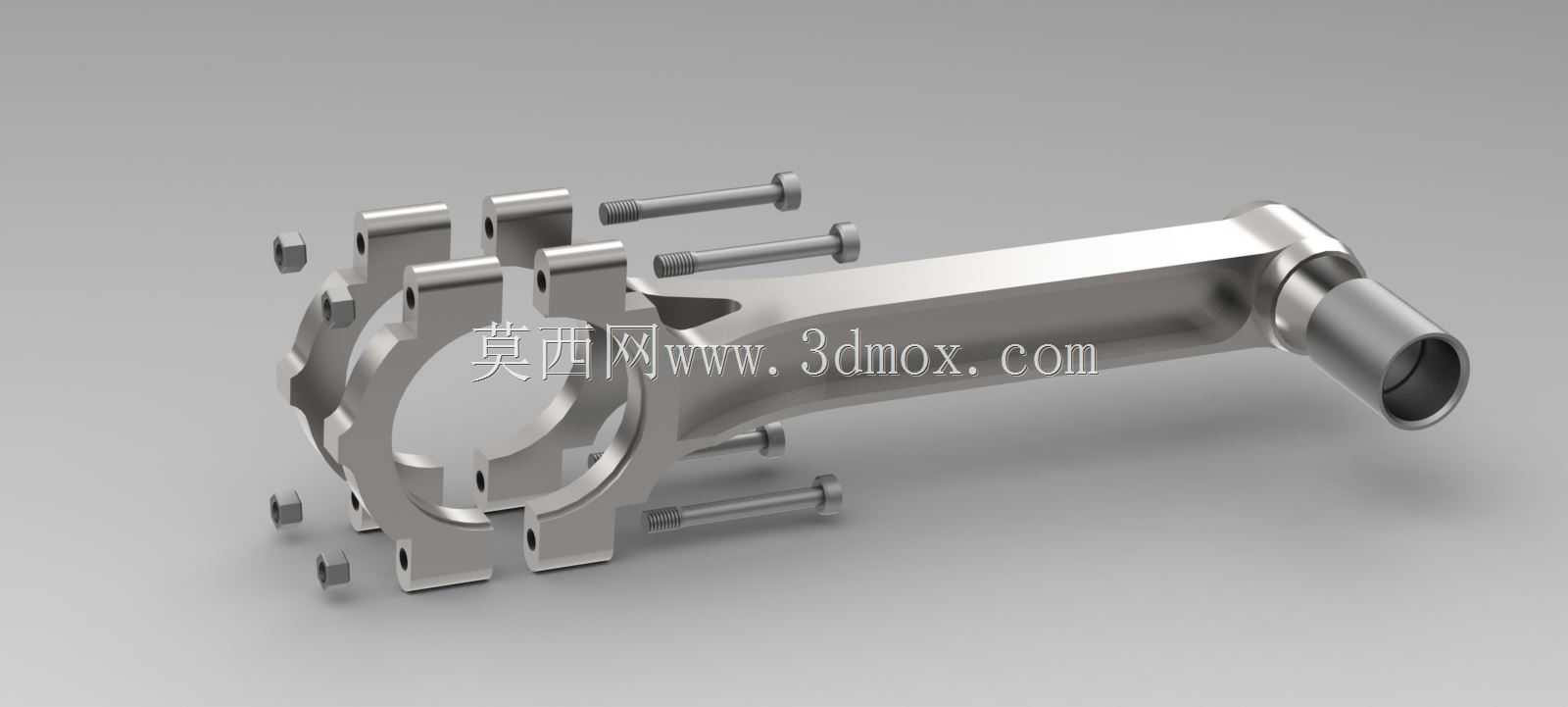

该组件为内燃机动力传输路径中的核心连接构件，主要应用于中小排量往复式动力设备的曲柄连杆机构中，承担活塞与曲轴之间的动力传递职能，将活塞承受的燃烧爆发压力平稳传递至曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，为设备输出持续旋转扭矩。在实际设备运行场景中，该构件长期承受交变冲击载荷、高速往复运动带来的惯性力以及摩擦损耗，因此结构设计上充分考量了载荷传递路径的合理性与长期运行的可靠性。整体采用分体式大端结构设计，大端沿轴线剖分为连杆盖与杆身两部分，通过多组高强度六角螺栓实现紧固连接，这种结构既能够满足大端与曲轴连杆轴颈的装配需求，也可在检修维护时便捷拆卸，无需额外拆解曲轴总成即可完成构件的更换与维护。杆身采用变截面工字型结构设计，在保证整体抗弯、抗扭强度的前提下，尽可能削减了构件自身重量，降低高速往复运动产生的惯性载荷，减少设备运行过程中的振动与额外功率损耗。小端为整体式圆筒结构，内部可压装耐磨衬套，与活塞销形成转动配合，适配活塞销的安装尺寸，保证活塞摆动过程中受力均匀，避免局部应力集中导致的构件失效。大端结合面采用高精度平面加工，装配后可保证连杆盖与杆身的同轴度，确保与曲轴轴颈配合的轴孔圆度符合运行要求，避免偏磨导致的轴颈损伤。配套的紧固螺栓采用对称均布设计，拧紧后可提供足够的预紧力，防止设备运行过程中连杆盖受交变载荷出现松动移位，保证连接结构的稳定性。构件整体外形充分考虑了装配边界，杆身与大端、小端的过渡区域采用大圆角平滑过渡，有效分散应力集中点，提升构件的疲劳强度，适配气缸内部的安装空间，运行过程中不会与气缸壁、曲轴平衡块等周边部件发生运动干涉。在设计过程中，对各部位的壁厚、螺栓分布位置、轴孔配合公差都做了针对性优化，既满足强度要求，也兼顾了加工工艺性，可适配常规的机加工工艺完成生产制造，适合作为动力设备核心传动部件的设计参考与结构练习样本。
