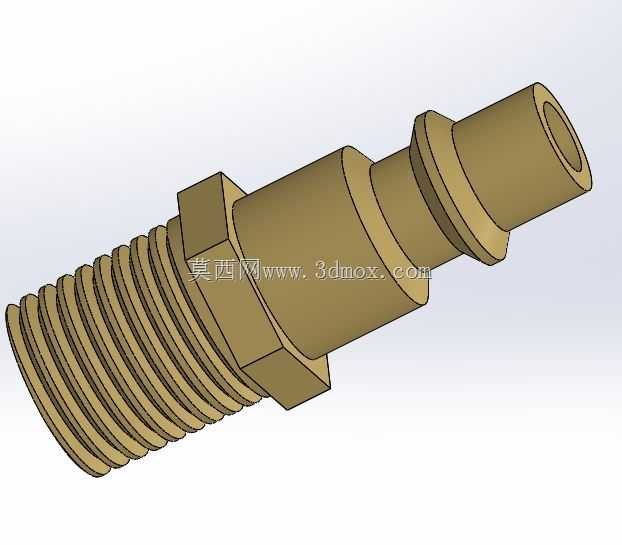

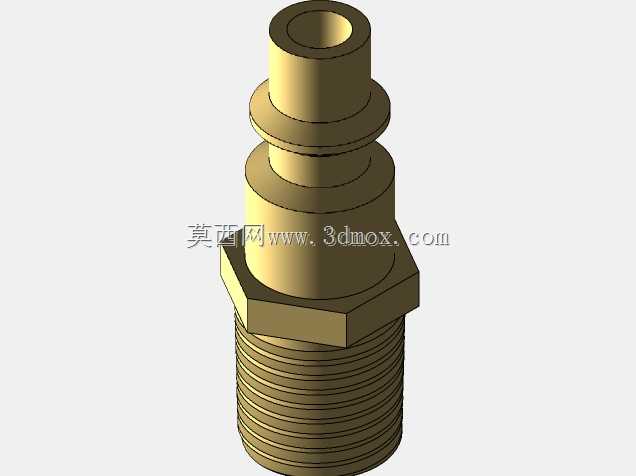

1/4NPT外螺纹黄铜气动快插空气接头

这款黄铜材质的空气接头，主要应用于工业气动系统的气路连接场景，覆盖小型自动化生产线气动回路、车间压缩空气工位接驳、气动工具气源接入、小型气动执行元件供气管路连接等多个工业使用场景，是气动传输系统中实现管路快速对接、密封导通的核心基础连接件。接头整体采用铅黄铜棒材经精密车削加工成型，材质本身具备优异的抗锈蚀性能与切削加工精度，同时黄铜材质的塑性特性能够在螺纹旋合过程中实现更好的密封贴合效果，适配常规工业压缩空气介质的长期传输需求，可耐受常规车间供气系统0-1MPa的工作压力区间，适配常温无强腐蚀的压缩空气传输工况。从结构设计来看，接头一端采用标准1/4NPT锥管外螺纹结构，NPT螺纹本身的锥度设计能够在旋入对应内螺纹接口时通过螺纹牙型的过盈挤压实现可靠密封，无需额外缠绕大量密封材料即可满足低压气路的密封要求，螺纹段中部设计有一体式外六角结构，能够适配标准开口扳手进行安装紧固，避免安装过程中接头本体发生转动变形，六角结构的对边尺寸符合常规手动工具的适配标准，可在狭小安装空间内完成紧固操作。接头另一端为宝塔式快插竹节结构，多道环形凸起的竹节设计能够在插入柔性气动软管后，通过软管卡箍或管箍的锁紧实现与软管的牢固连接，环形凸起的边缘做了圆角过渡处理，既能够避免安装时割伤软管内壁，又能提升软管与接头之间的拉脱阻力，防止通气后软管受气压冲击脱落。接头中部设计有多层阶梯式轴肩结构，不同直径的轴肩既能够作为安装时的限位结构，控制螺纹旋入的深度，也能够强化接头整体的结构强度，避免长期受管路振动影响出现应力断裂。在安装边界方面，该接头的整体轴向长度适配常规气动阀岛、气缸、气源处理件的接口安装空间，六角结构的最大外径不会遮挡相邻接口的安装操作，竹节端的外径尺寸适配对应内径的气动软管，安装后整体突出安装面的长度较短，能够适配紧凑排布的气路安装需求，不会与周边管路、结构件发生干涉。接头的内孔通径做了等径优化设计，避免通径突变造成的气路压损，保障压缩空气传输过程中的压力稳定性，减少不必要的气源损耗。
