手动快速压紧式量规检测夹具结构设计

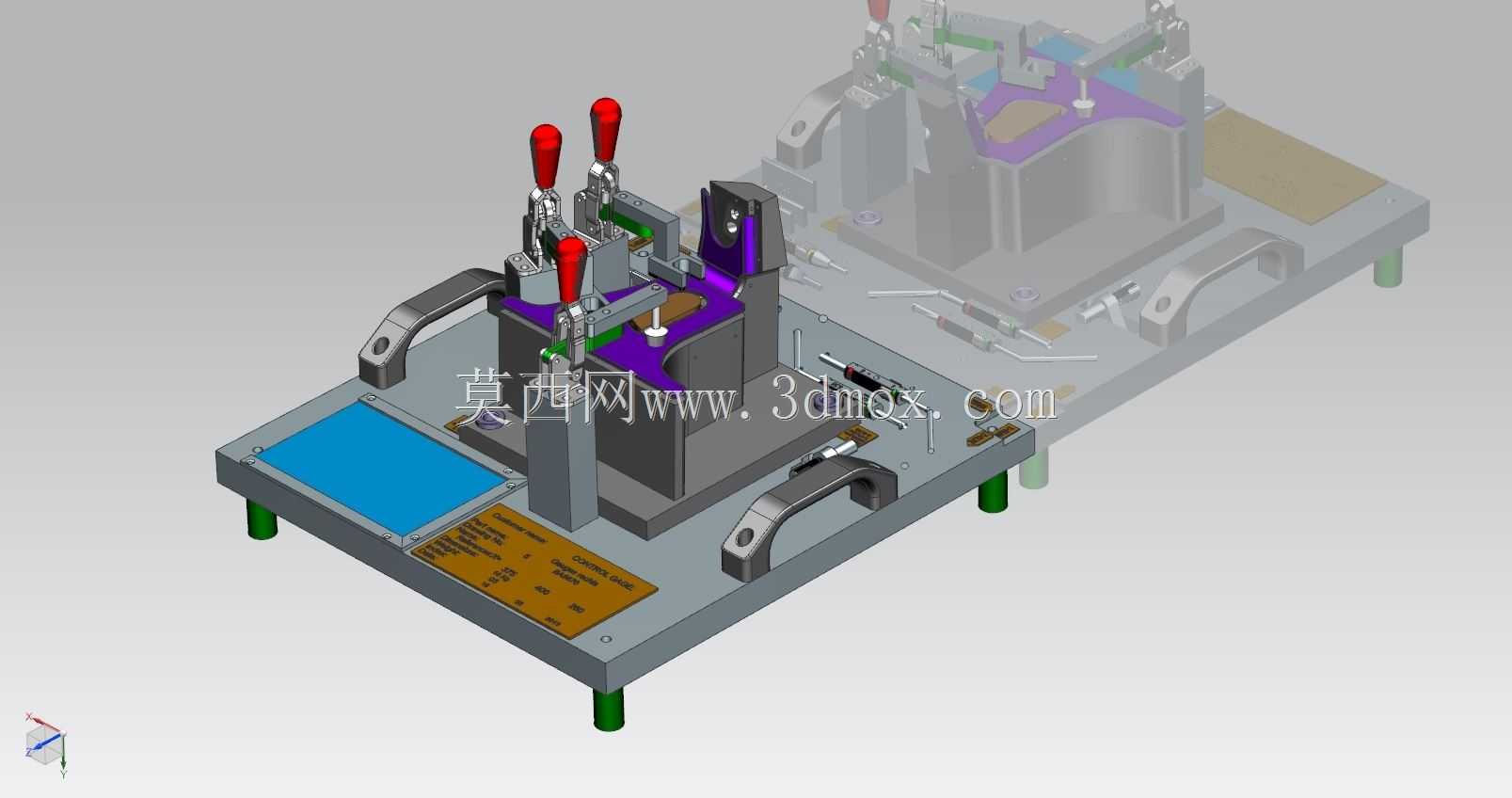

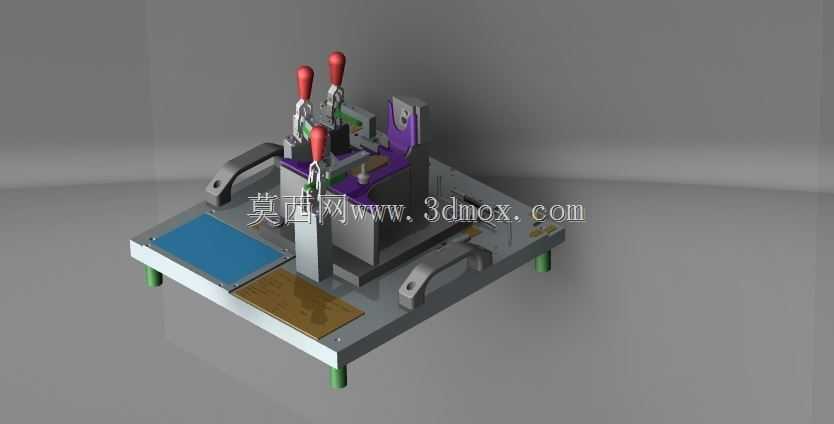

这款量规夹具主要应用于机加工零部件生产环节的工序间尺寸形位公差快速检测场景，适配中小批量精密零件的线下快速全检或抽检作业，可在生产工位旁直接完成零件装夹检测，无需将工件转运至专业计量室，大幅缩短检测等待时长，适配流水线旁的快速质量核验需求，帮助一线质检人员快速判定工件是否符合尺寸公差要求，避免不合格工件流入下道加工工序。夹具整体采用台式基座布局，底部设置四个可调支撑脚，可在不平整的工位台面上调整至水平状态，保证检测基准的稳定性，基座台面采用加厚钢板加工而成，整体刚性充足，装夹检测过程中不会出现基座形变影响检测精度的问题。夹具的装夹执行单元采用三组手动垂直式快速夹钳，夹钳端部设置软质压头，装夹过程中不会刮伤工件已加工表面，操作时只需扳动夹钳手柄即可完成压紧或松脱动作，单工件装夹耗时不超过五秒，操作门槛极低，无需专业培训即可上手使用。定位单元根据待测工件的外形轮廓做了仿形定位支撑设计，定位块贴合工件的基准面设置，能够快速限制工件的六个自由度，保证每次装夹的位置一致性，避免装夹偏差带来的检测误差。基座台面上预留了量规放置区域，可将配套的通止规、塞规等检测量具就近放置，减少质检人员取放量具的动作幅度，提升检测作业效率。夹具的整体安装边界紧凑，占用工位台面面积不足0.3平方米，可直接放置在常规生产工位的操作台边角位置，不需要额外的安装固定，挪动转移也十分便捷。设计过程中充分考虑了人机操作的合理性，所有夹钳的操作手柄都朝向操作人员一侧，操作时不需要探身或者歪手即可完成扳动动作，长时间重复操作也不容易产生肢体疲劳。定位组件与夹钳都采用模块化安装设计，后续如果更换同系列不同规格的待测工件，只需要更换对应的定位块和调整夹钳安装位置即可快速适配，不需要重新制作整套夹具，能够有效降低多品种小批量生产场景下的检测工装投入成本。夹具上还设置了清晰的标识区域，可标注对应检测工件的型号、公差要求等信息，避免不同工件的检测夹具混用造成质量误判。
