单片式离合器弹簧总成结构设计

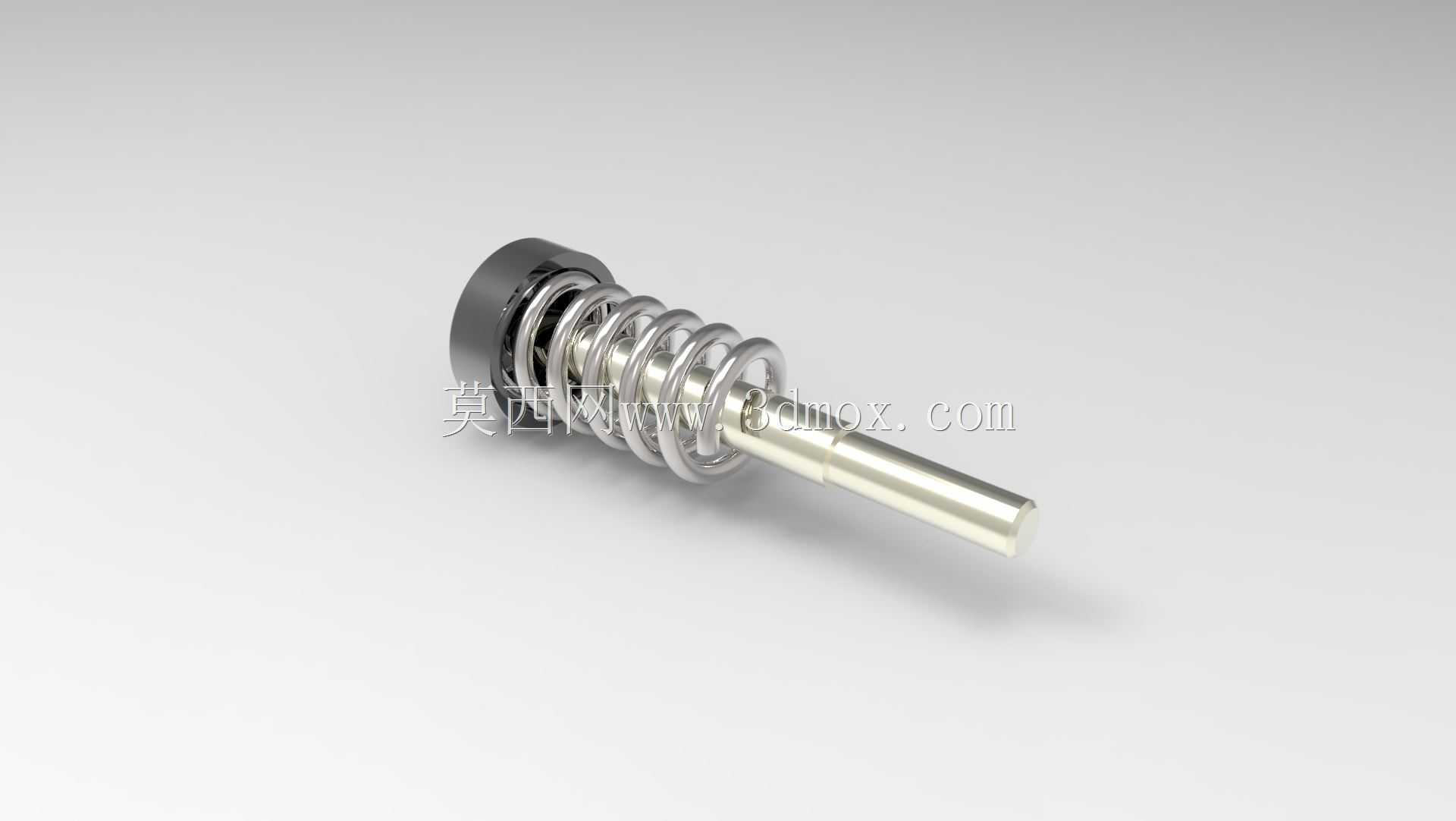

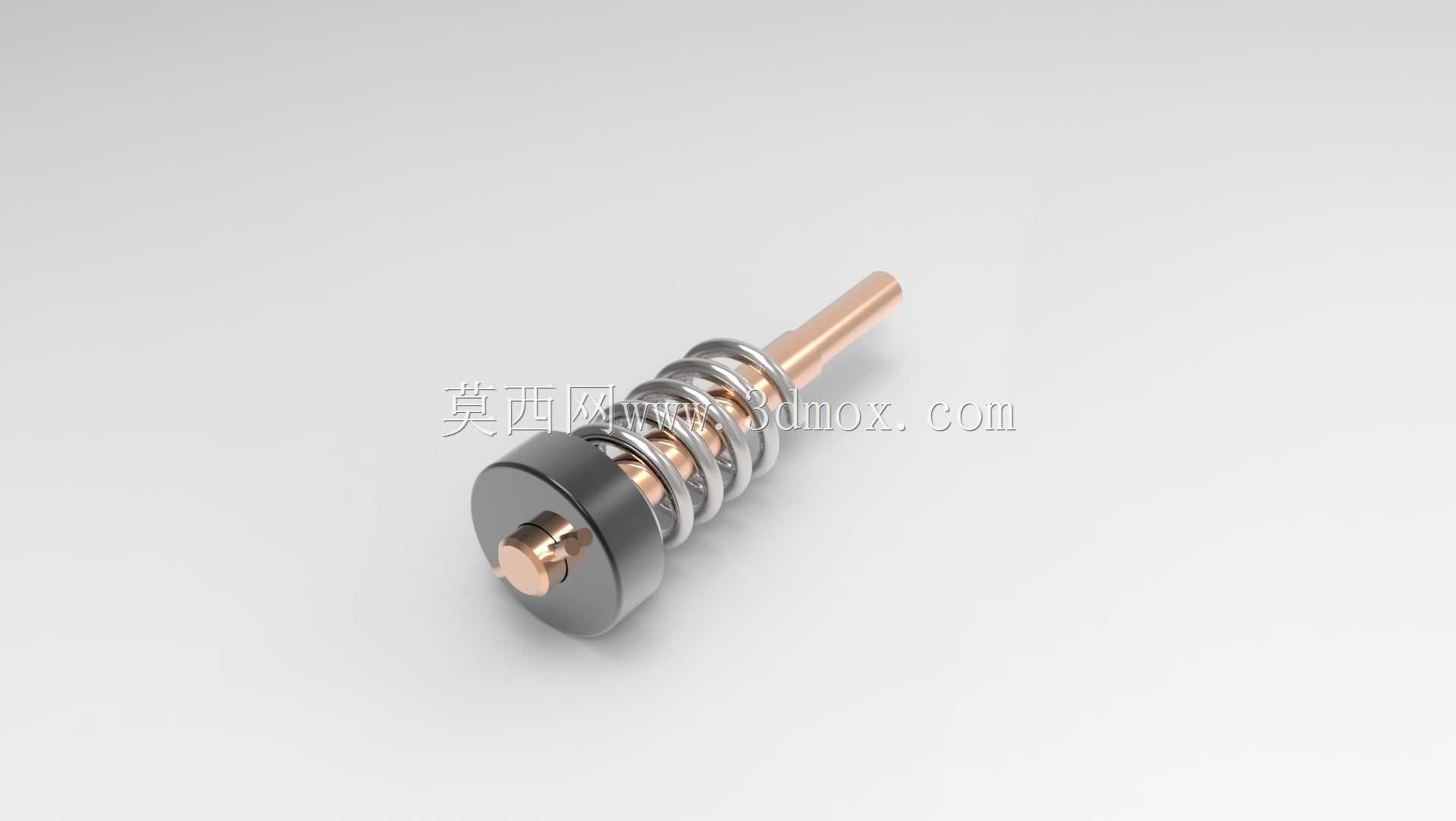

单片式离合器作为机械传动系统中负责动力接合与切断的核心部件，广泛应用于中小功率传动场景，涵盖小型工程机械传动单元、轻工设备动力传输链路、精密机床进给传动端以及小型代步车辆的动力衔接部位，其核心作用是在传动系统运转过程中，实现主动轴与从动轴之间的平顺动力接合，或是在需要换挡、停机、过载保护时快速切断动力传递，避免传动链路出现硬冲击，保护后端齿轮、轴系等精密部件不受瞬时冲击力损伤。本次呈现的单片式离合器弹簧总成，是离合器实现压紧力输出的核心功能单元，整体采用同轴嵌套式结构布局，核心由弹簧座、圆柱螺旋压缩弹簧、中心导杆、端部压盘四个核心部分组成，其中中心导杆采用铜质材质加工，既能够为弹簧的伸缩动作提供精准的导向支撑，避免弹簧在反复压缩回弹过程中出现偏磨、卡滞、歪斜失效的问题，同时铜质材料自带的自润滑特性能够降低导杆与压盘、弹簧座之间的滑动摩擦阻力，提升部件往复动作的顺畅度。外围的圆柱螺旋压缩弹簧经过刚度匹配设计，能够在离合器接合状态下持续输出稳定的轴向压紧力，保证主从动摩擦面之间拥有足够的正压力，避免动力传递过程中出现打滑、动力损耗过大的问题；而当离合器执行分离动作时，弹簧能够在外力作用下平顺压缩，带动压盘轴向位移，快速解除摩擦面之间的压紧状态，实现动力的彻底切断。弹簧座作为弹簧的定位支撑部件，采用台阶式结构设计，能够精准限定弹簧的安装位置，同时预留了与离合器壳体、从动盘组件的安装配合边界，安装时可直接通过端部配合面与周边部件完成定位，无需额外设计复杂的转接固定结构。在设计思路上，该结构充分考虑了单片离合器的工况特性，整体轴向尺寸紧凑，径向占用空间小，能够适配安装空间局促的小型传动箱体，所有部件均采用同轴度公差约束，保证高速旋转状态下的动平衡性能，避免运转过程中出现偏摆、振动异响的问题；弹簧的工作行程经过精准核算，既能够保证分离状态下摩擦面之间拥有足够的间隙，避免带排转矩问题，又能够控制弹簧的压缩量在材料许用应力范围内，延长弹簧的疲劳使用寿命。实际应用中，该弹簧总成可直接替换同规格离合器的压紧组件，安装时只需对准中心导杆与从动盘的中心孔位，将弹簧座与离合器壳体定位面贴合固定即可完成装配，无需对原有离合器结构进行额外改造，能够有效降低设备维护的配件替换成本，同时稳定的压紧力输出能够保证离合器接合过程平顺无冲击，分离动作干脆彻底，适配频繁启停、频繁切换动力状态的传动工况。
