三角转子式万克尔发动机结构设计

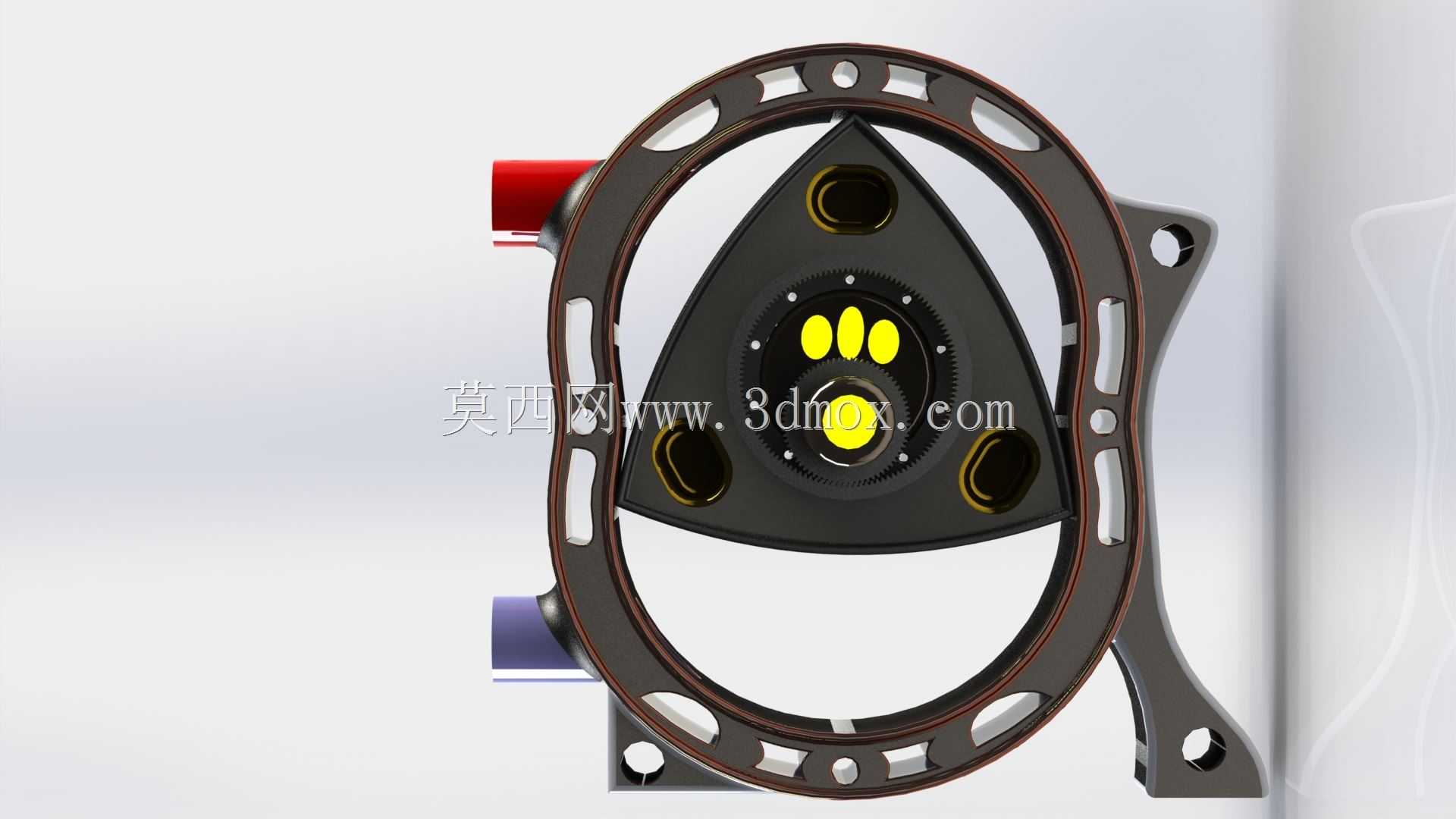

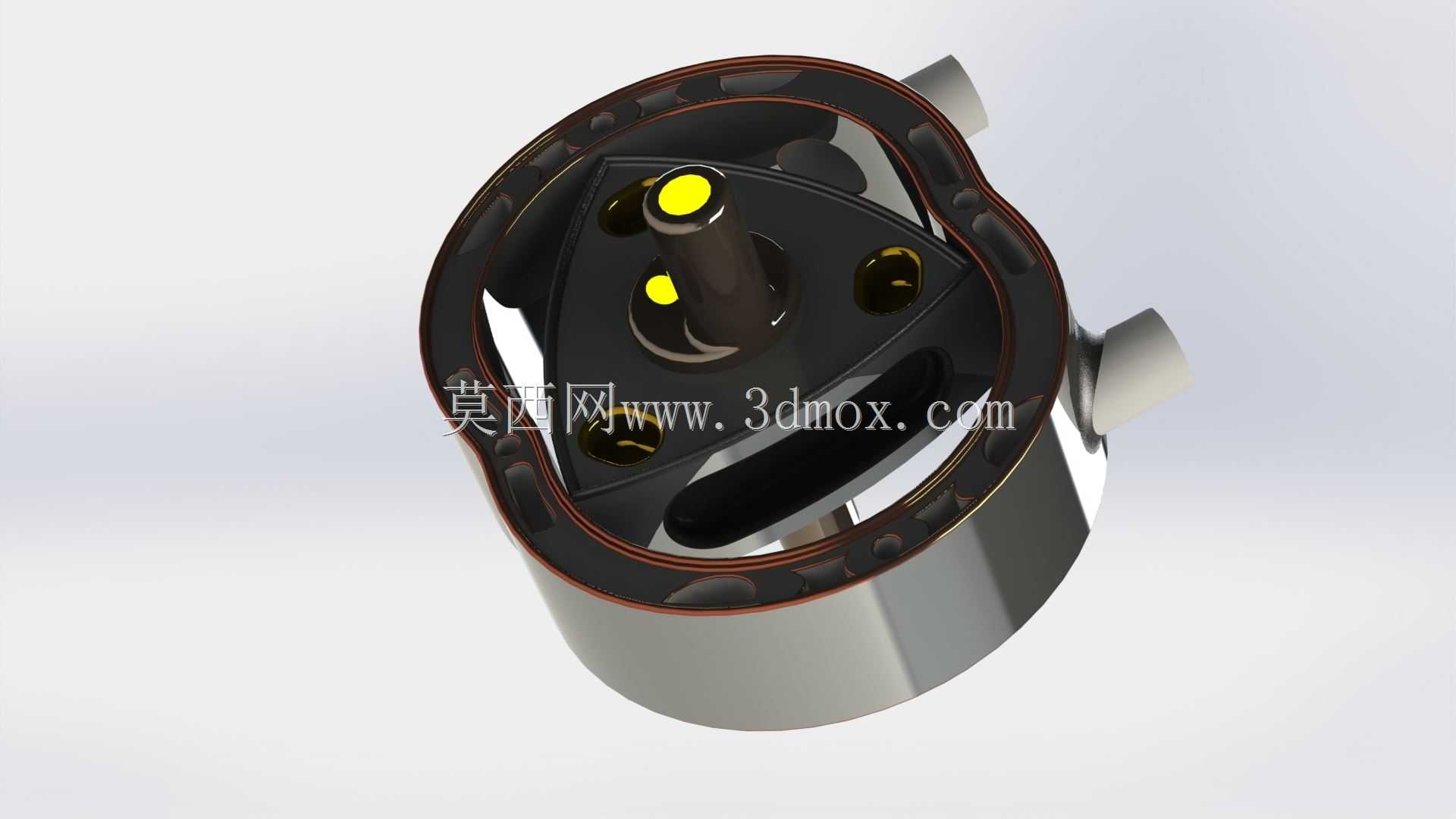

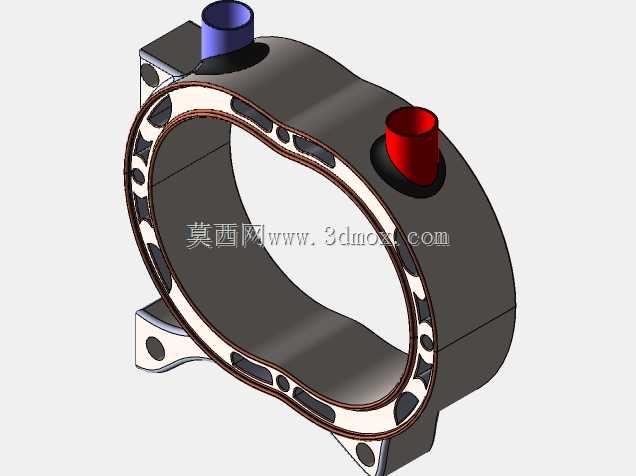

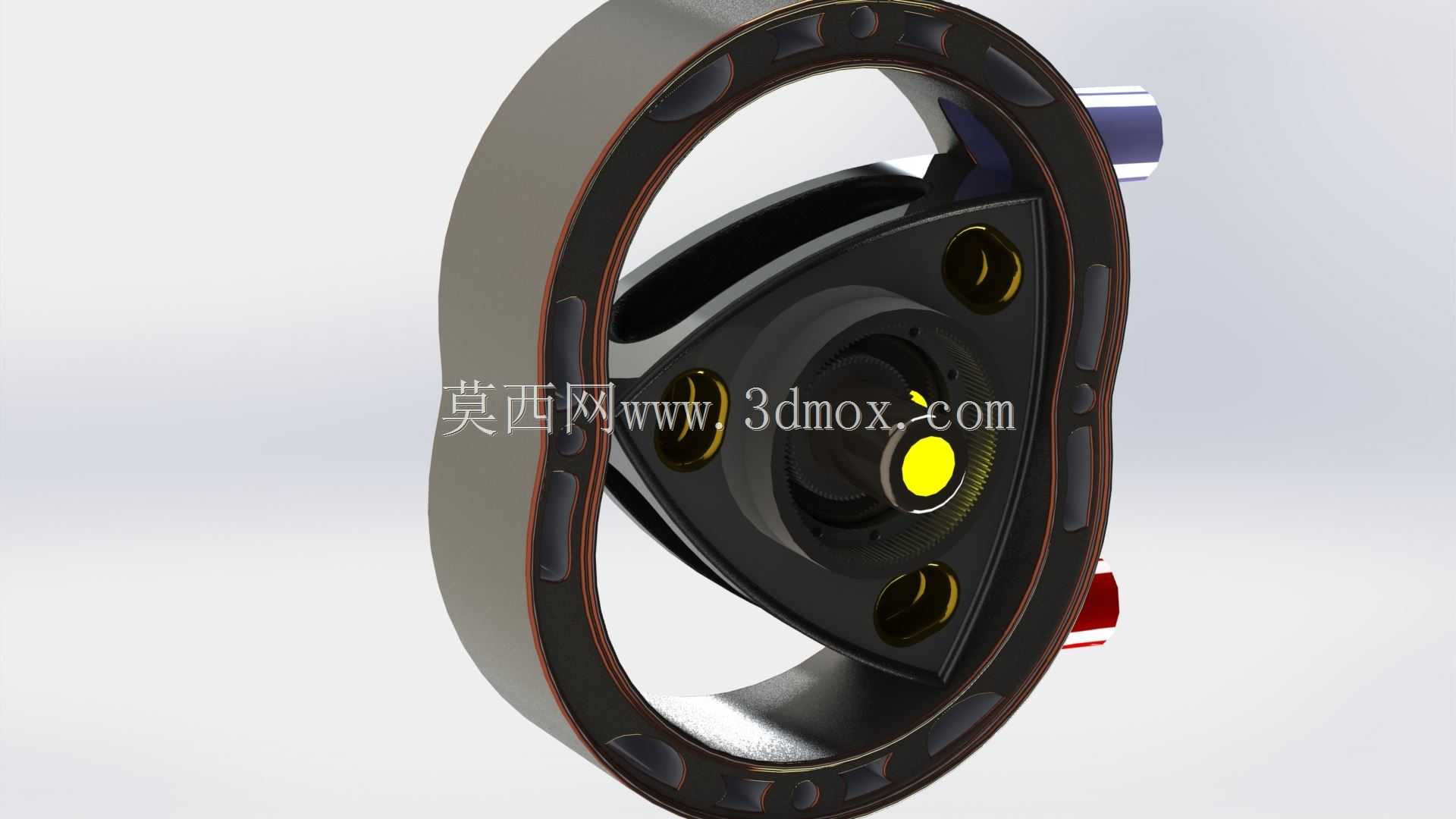

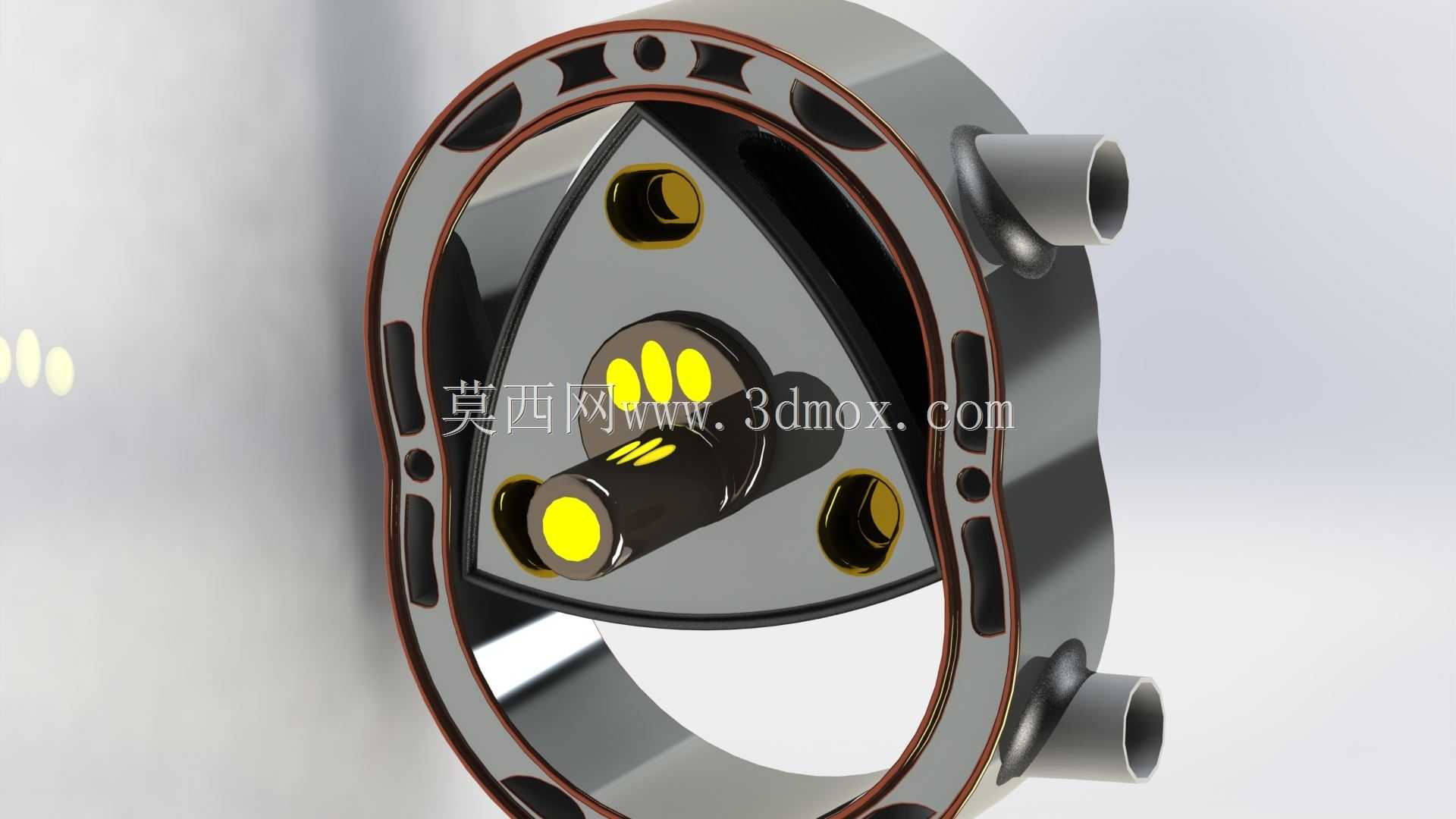

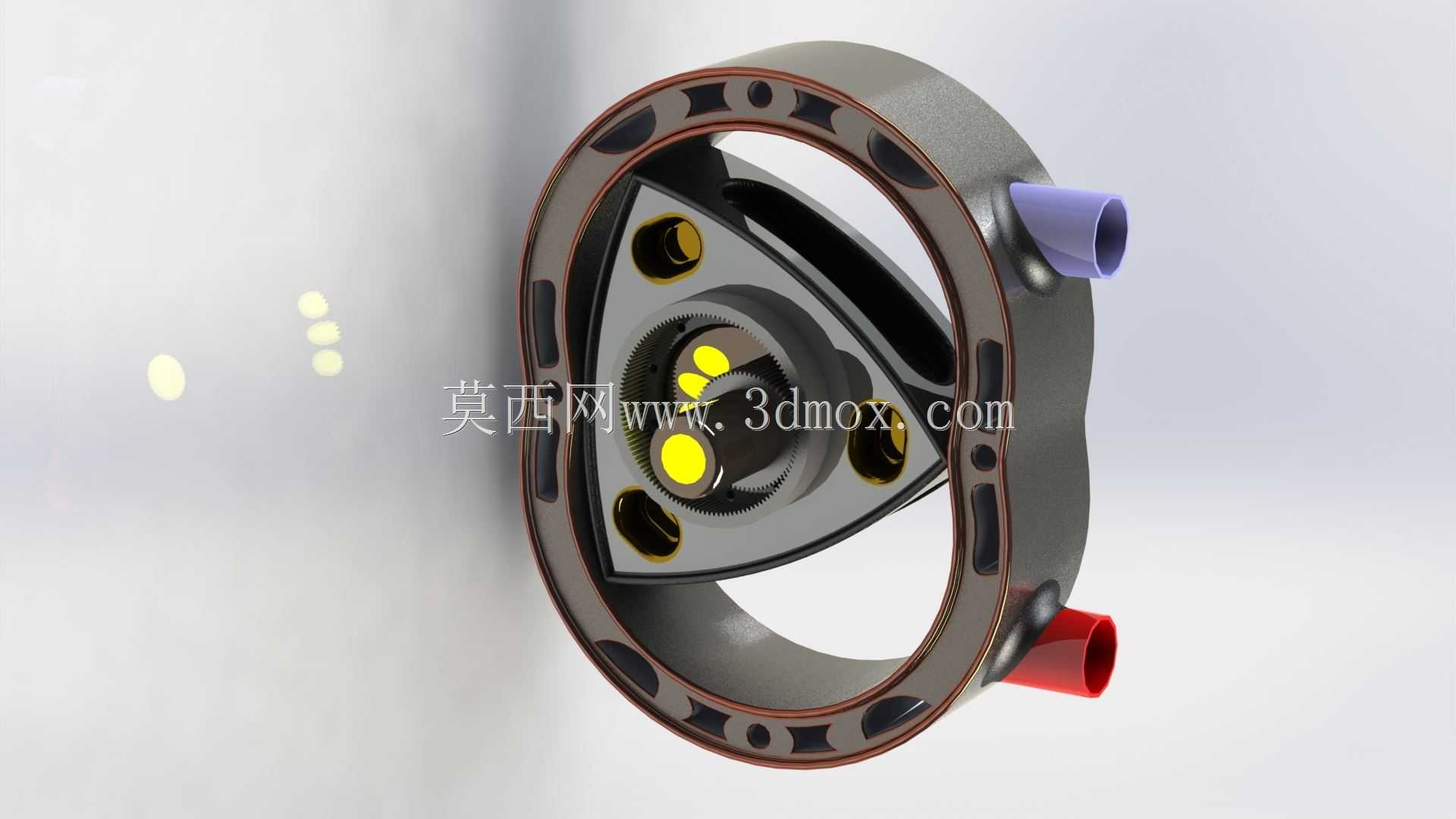

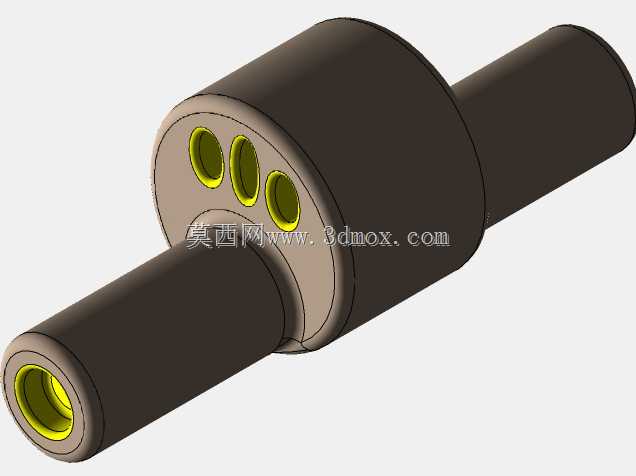

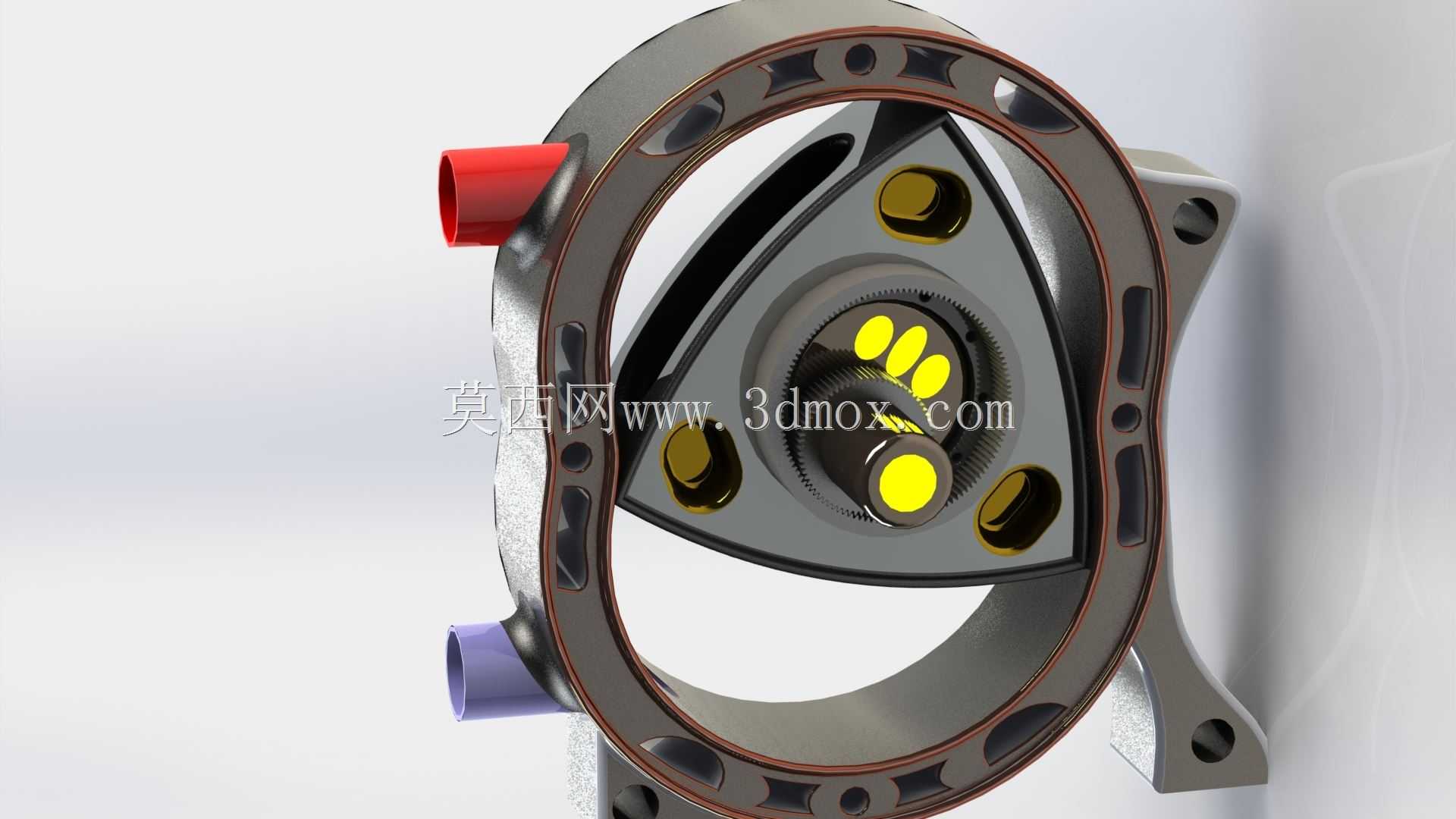

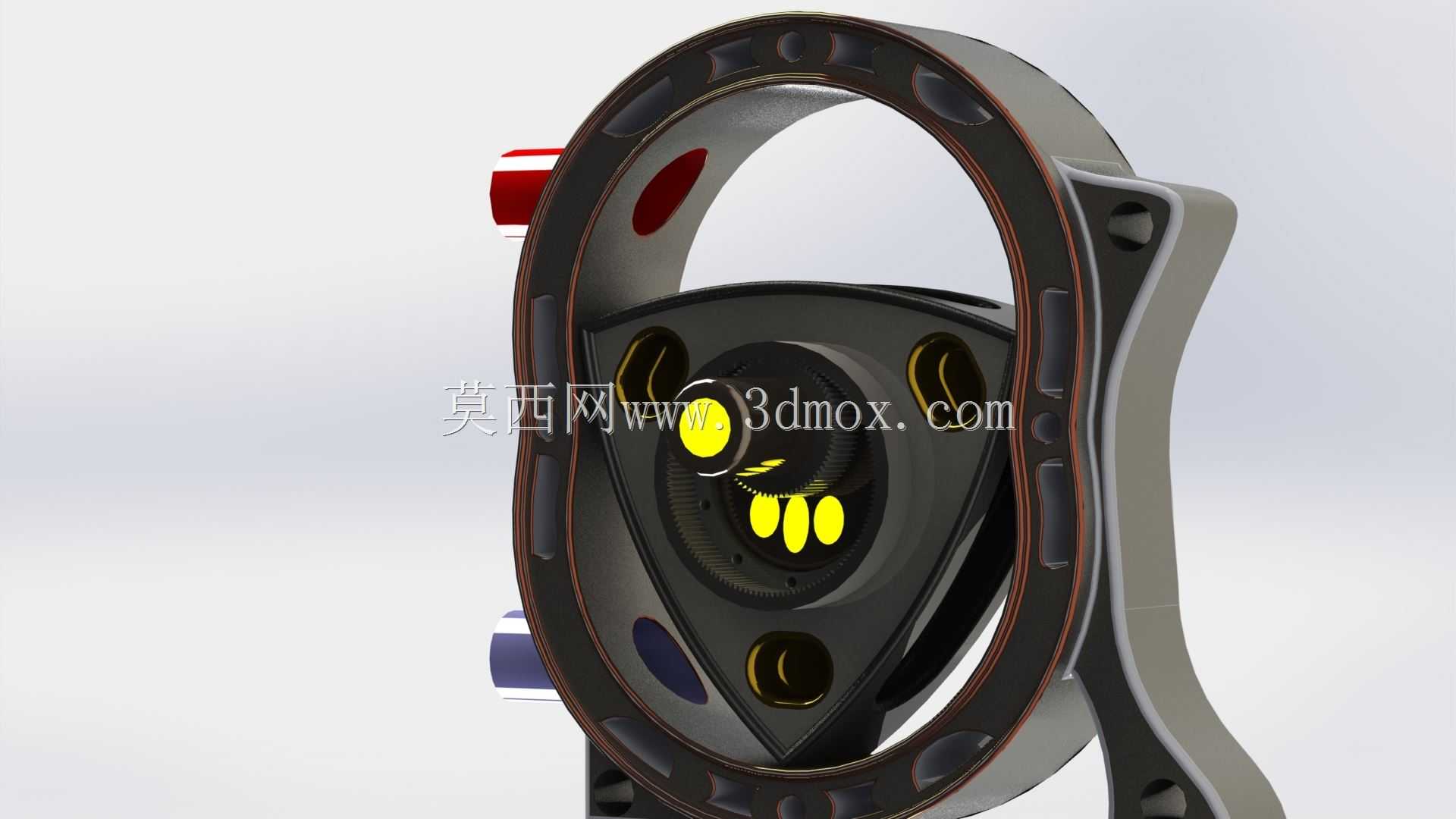

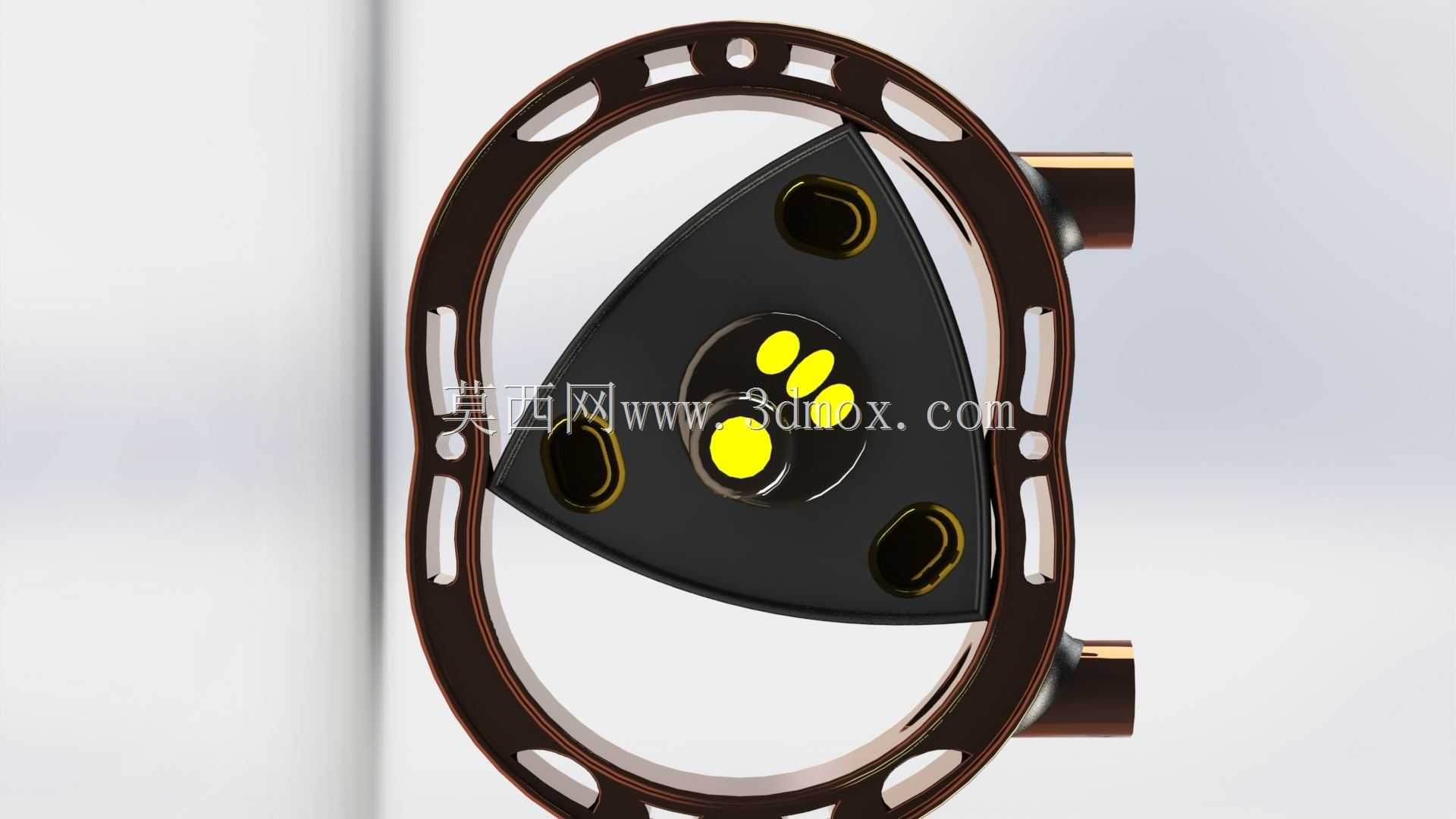

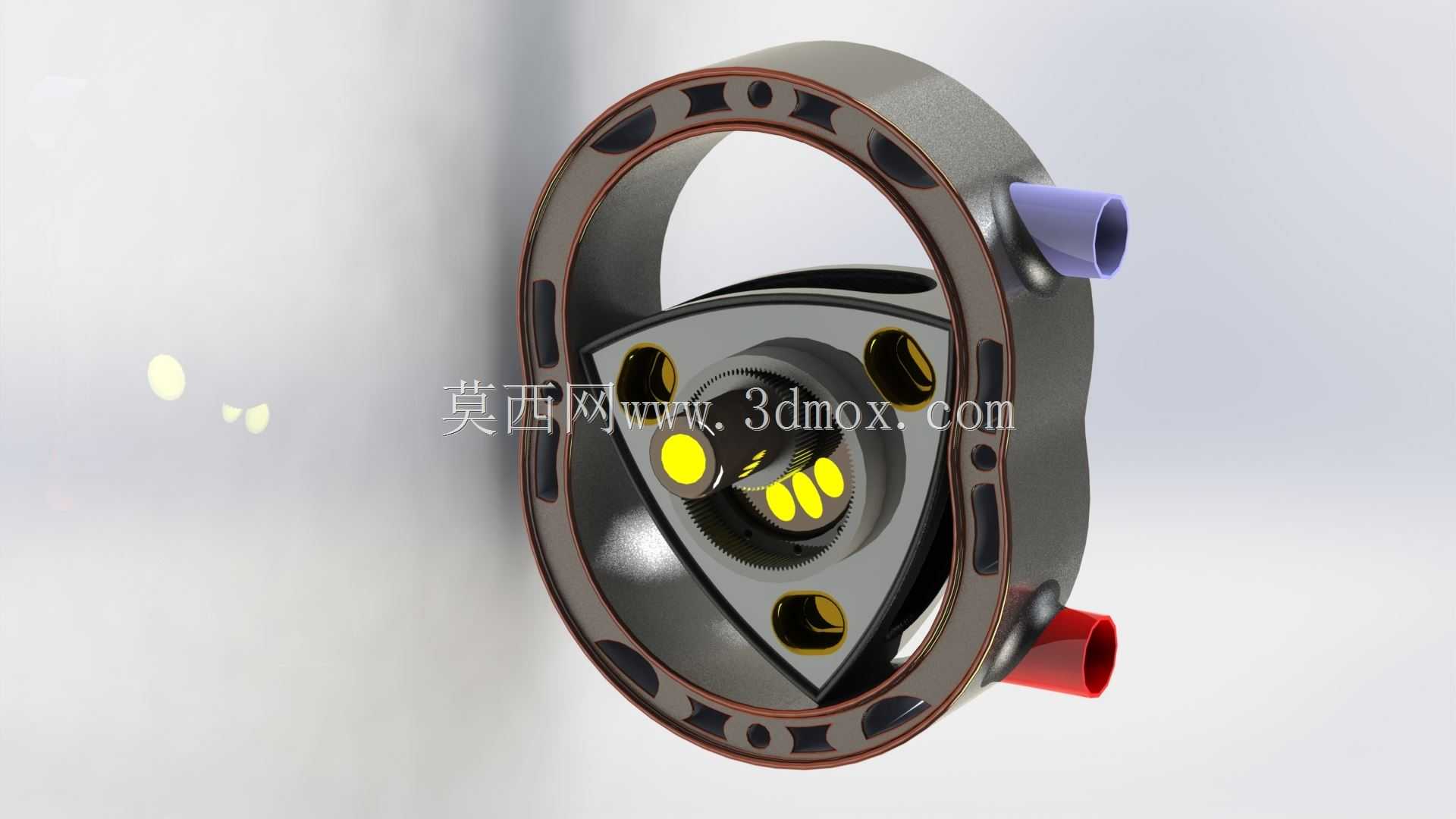

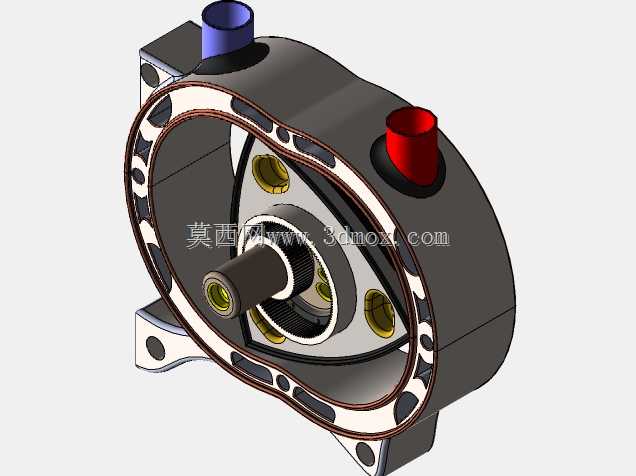

这款三角转子结构的万克尔动力装置，主要面向小型轻量化动力输出场景设计，可适配小型特种作业车辆、轻型航空动力单元、便携发电设备等对动力总成体积、重量有严苛要求的应用领域，区别于传统往复式活塞内燃机，它取消了曲柄连杆往复运动结构，能够在更小的整机轮廓下输出更高的功率密度，大幅降低动力单元的整体自重与安装空间占用。从实际功能来看，该动力装置通过三角转子在腔体内的偏心回转运动，直接完成进气、压缩、做功、排气四个工作循环，没有往复运动部件带来的惯性冲击，运行过程的振动幅度与噪音水平远低于同功率等级的传统活塞发动机，动力输出的线性度更优，高转速区间的动力响应速度更快，能够适配需要持续高转速动力输出的作业场景。在设计思路上，该结构重点优化了转子与缸体型面的密封配合结构，在转子三个顶角位置设置了独立的密封组件，配合缸体端面的密封层，有效降低工作腔的漏气量，提升燃烧效率；缸体外部预留的两个流体接口分别对应进气与排气通路，接口采用标准快接结构设计，能够直接适配通用的进排气管路组件，无需额外加工转接结构；转子中心的偏心轴集成了动力输出花键结构，可直接连接传动系统，减少动力传递路径的零件数量，降低整体传动损耗。从安装边界来看，整机采用近似类圆形的轮廓设计，侧向伸出的安装支脚预留了标准螺栓安装孔位，安装孔的中心距、孔径均匹配通用小型动力总成的安装规范，能够直接替换同功率等级的传统活塞发动机，无需对搭载设备的安装机架做大规模改造；整机的轴向尺寸紧凑，进排气接口分别布置在缸体侧部的上下位置，管路排布不会与周边安装结构产生干涉，偏心轴的输出端高度与常规小型动力输出轴高度保持一致，能够直接对接离合器、发电机等负载设备。结构设计上充分考虑了日常维护的便捷性，缸体与端盖采用分体式螺栓连接结构，拆解时无需专用工装即可完成密封件的更换与内部积碳清理，转子内部的减重空腔既降低了转子自身的转动惯量，提升动力响应速度，也可作为内部润滑油道的布置空间，简化整机的润滑管路设计，提升运行可靠性。
