汽车轮毂带制动悬架总成结构设计

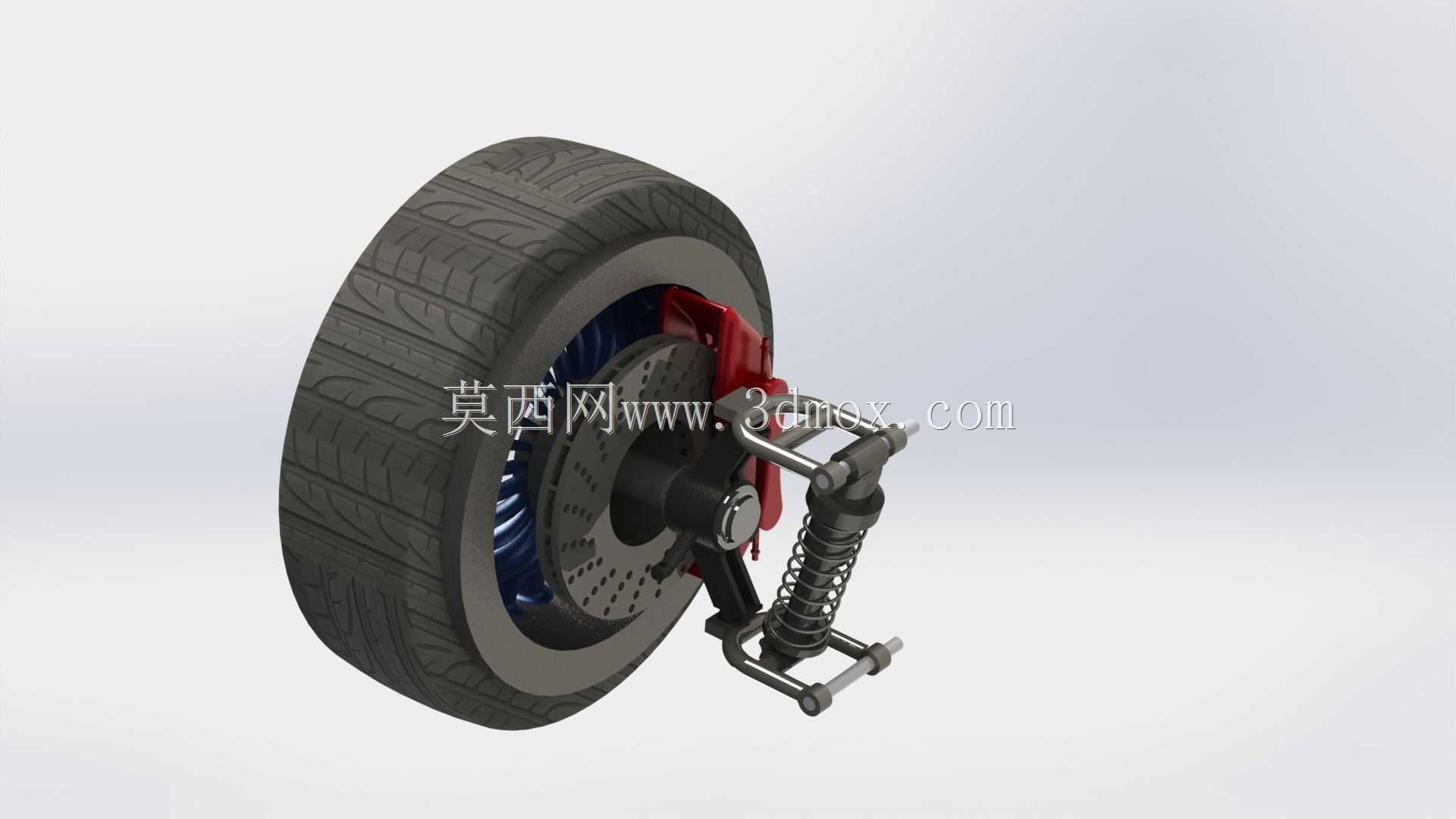

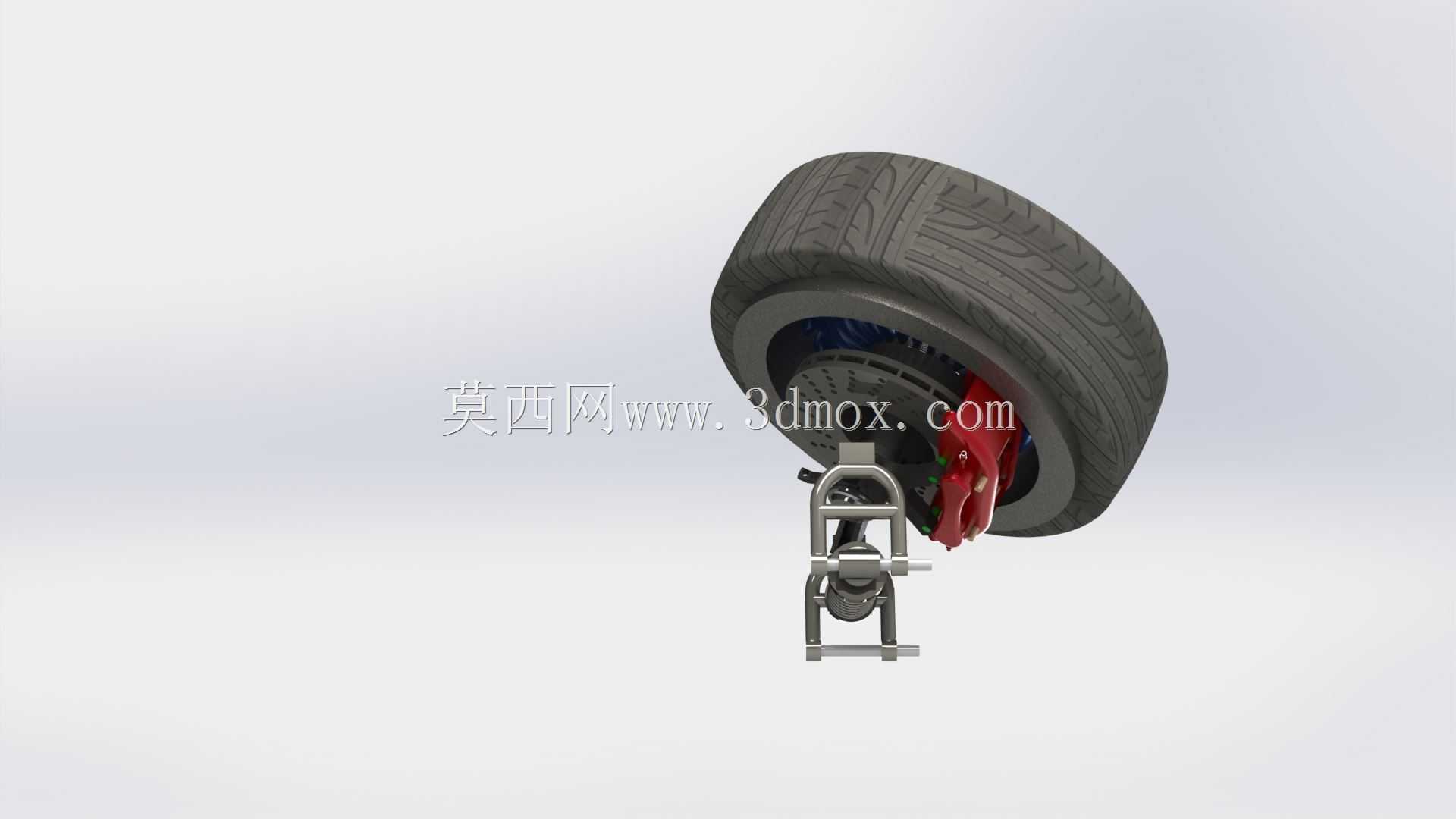

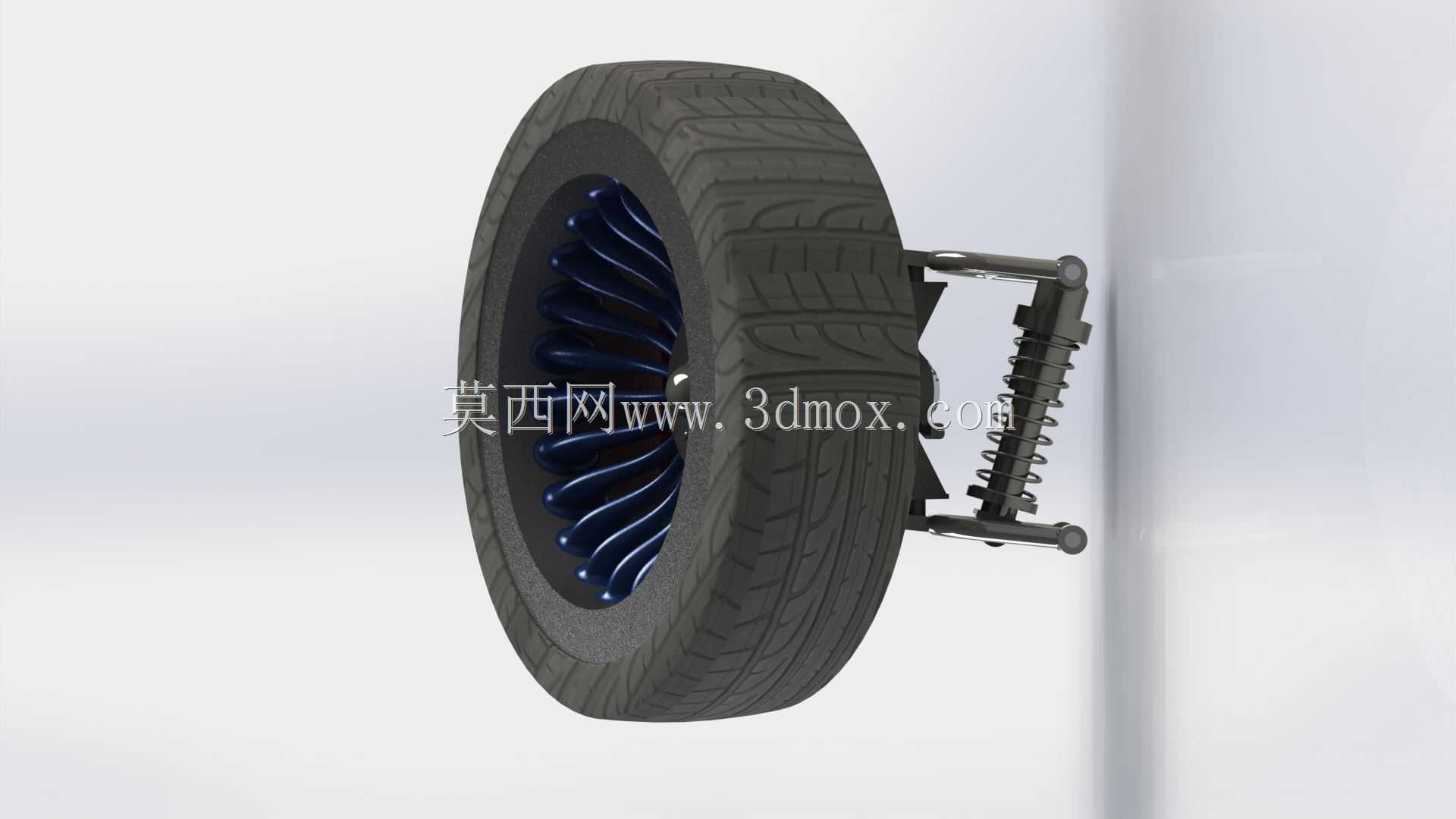

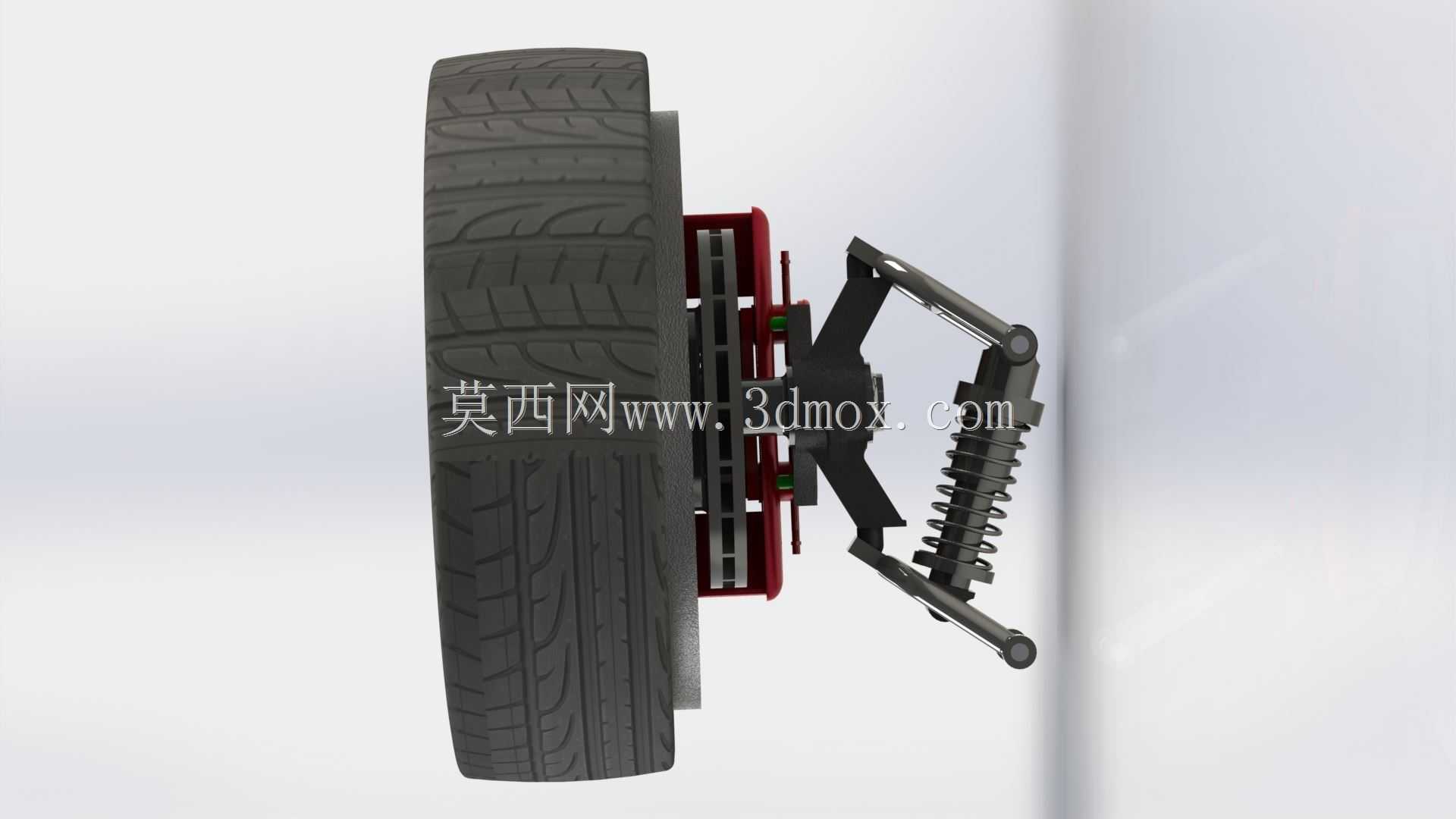

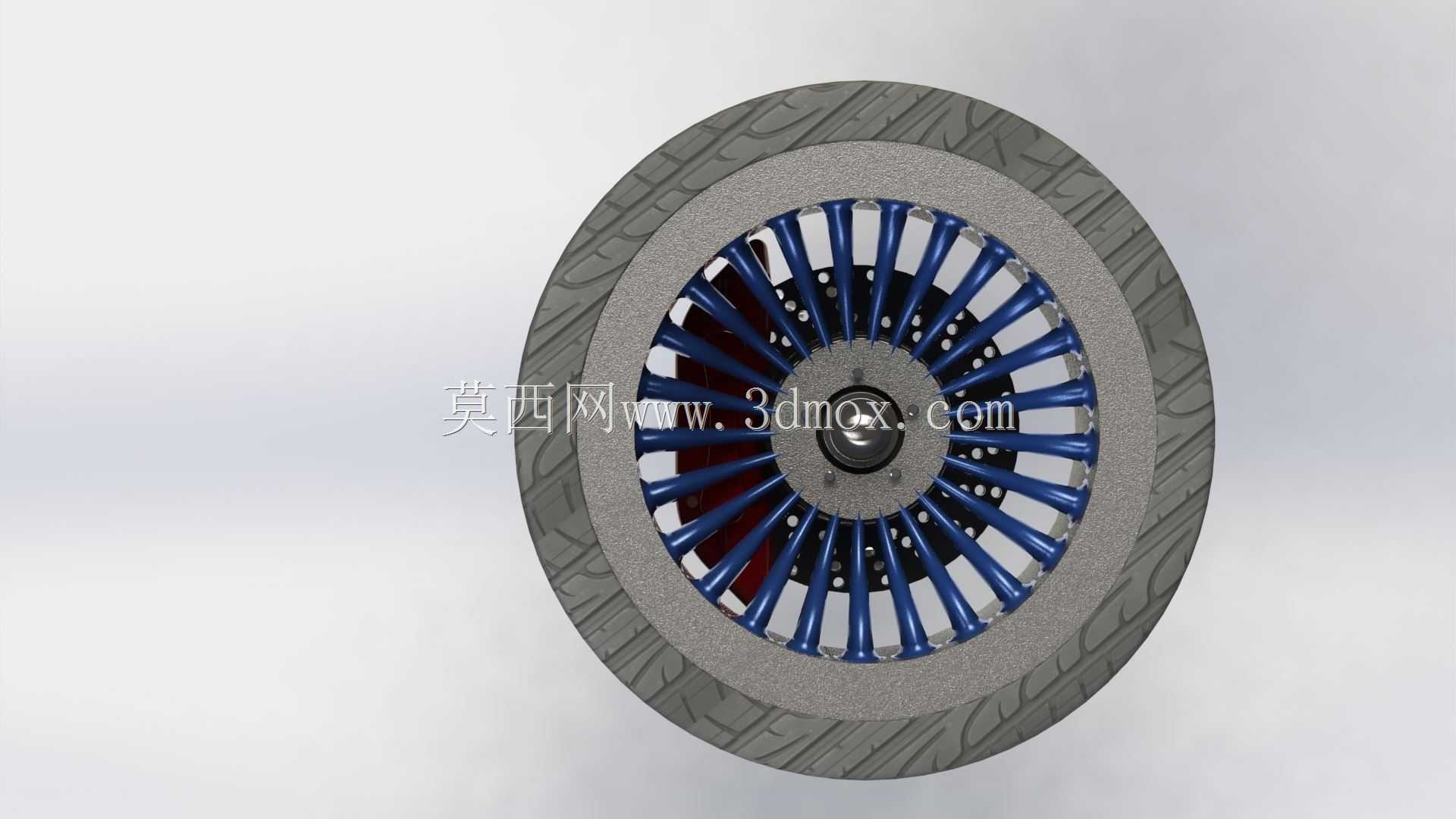

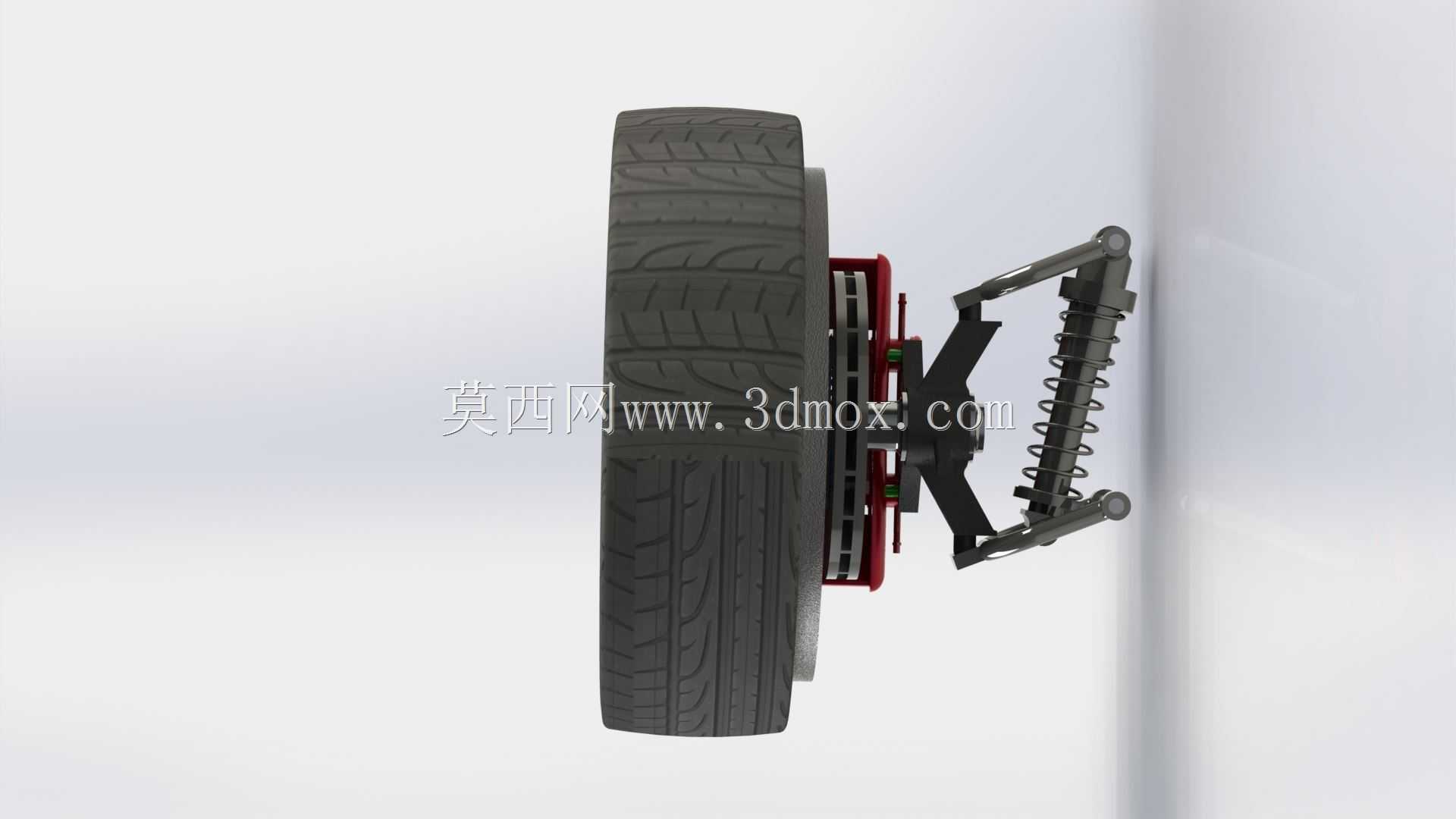

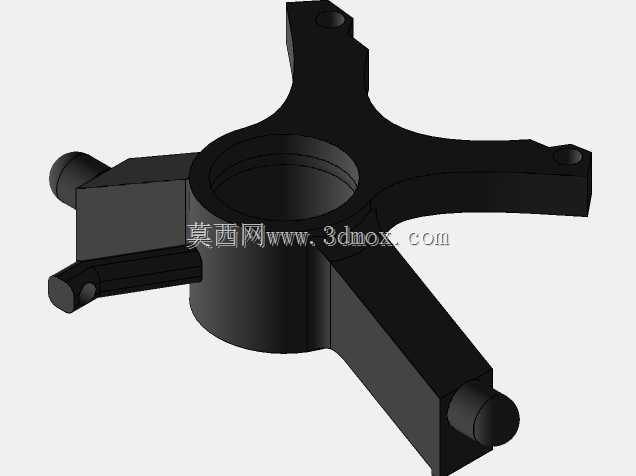

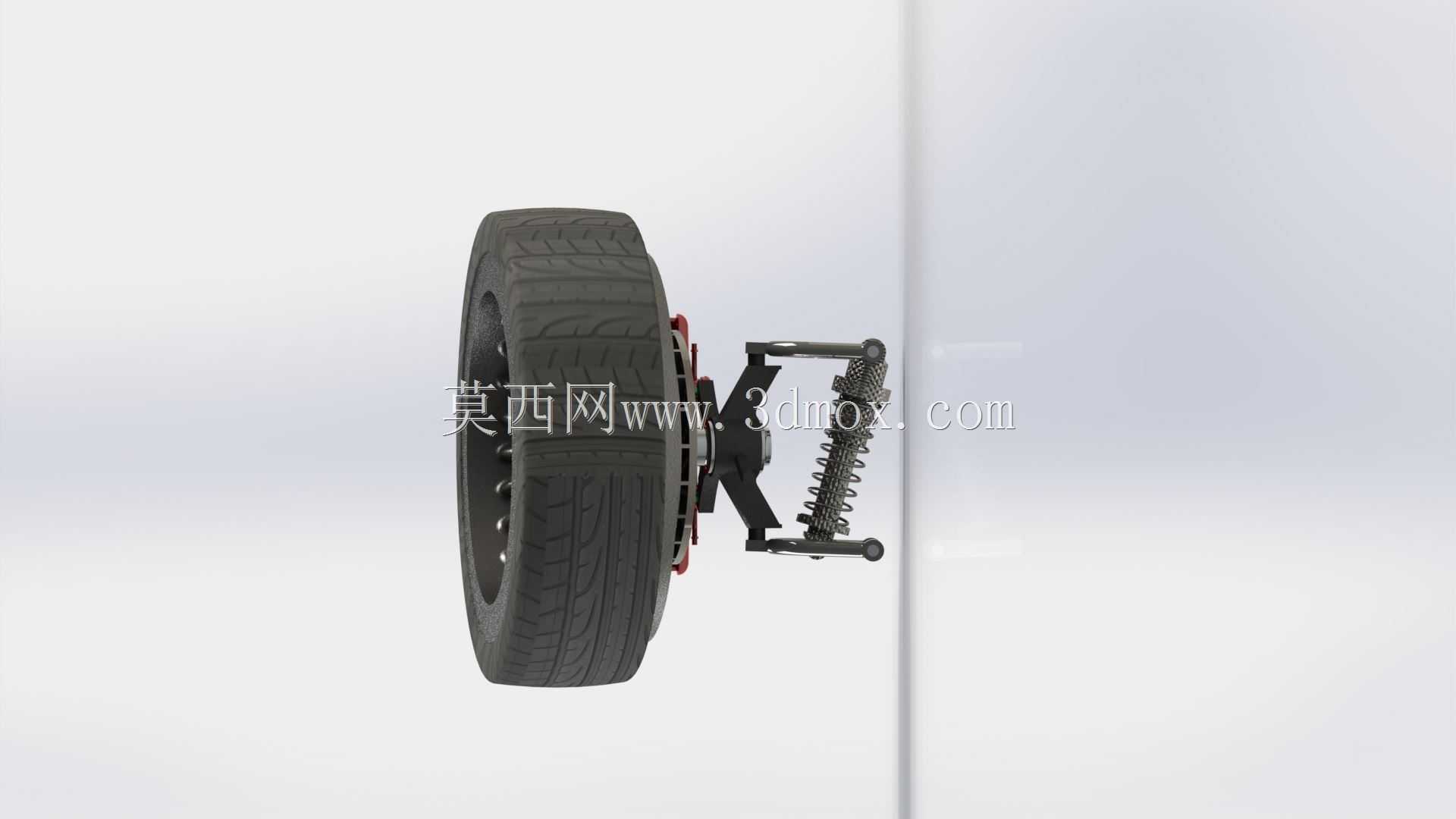

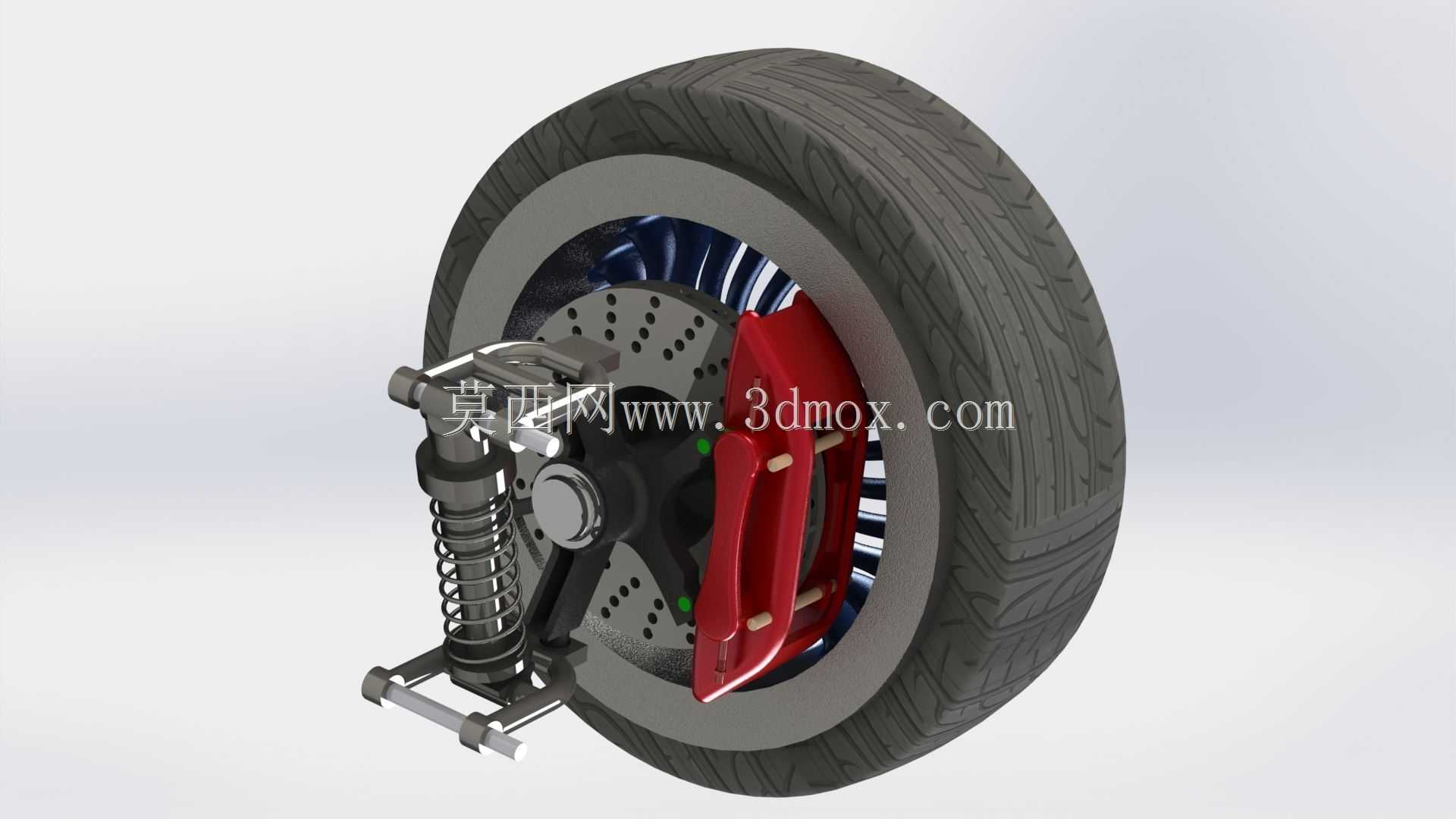

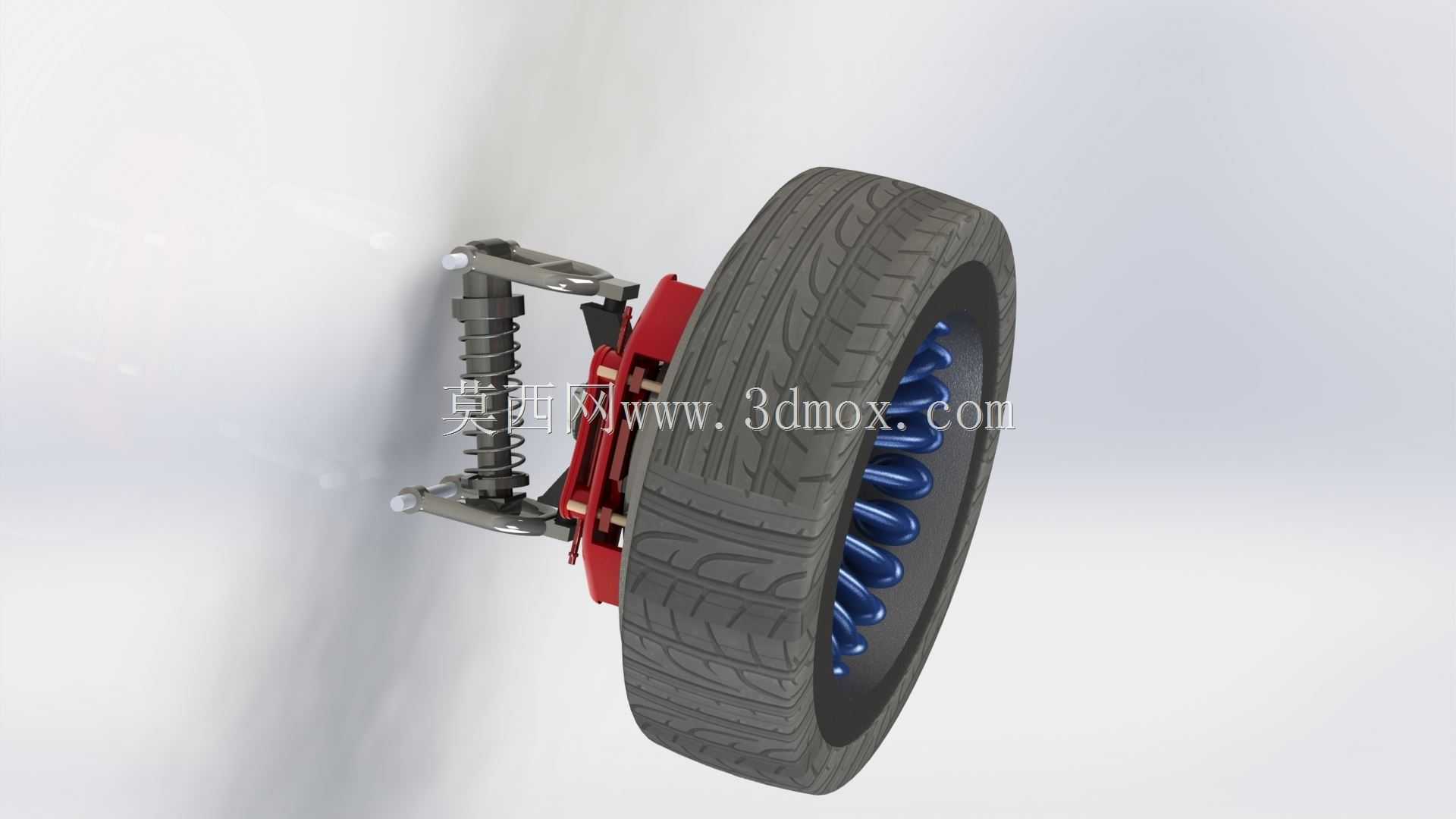

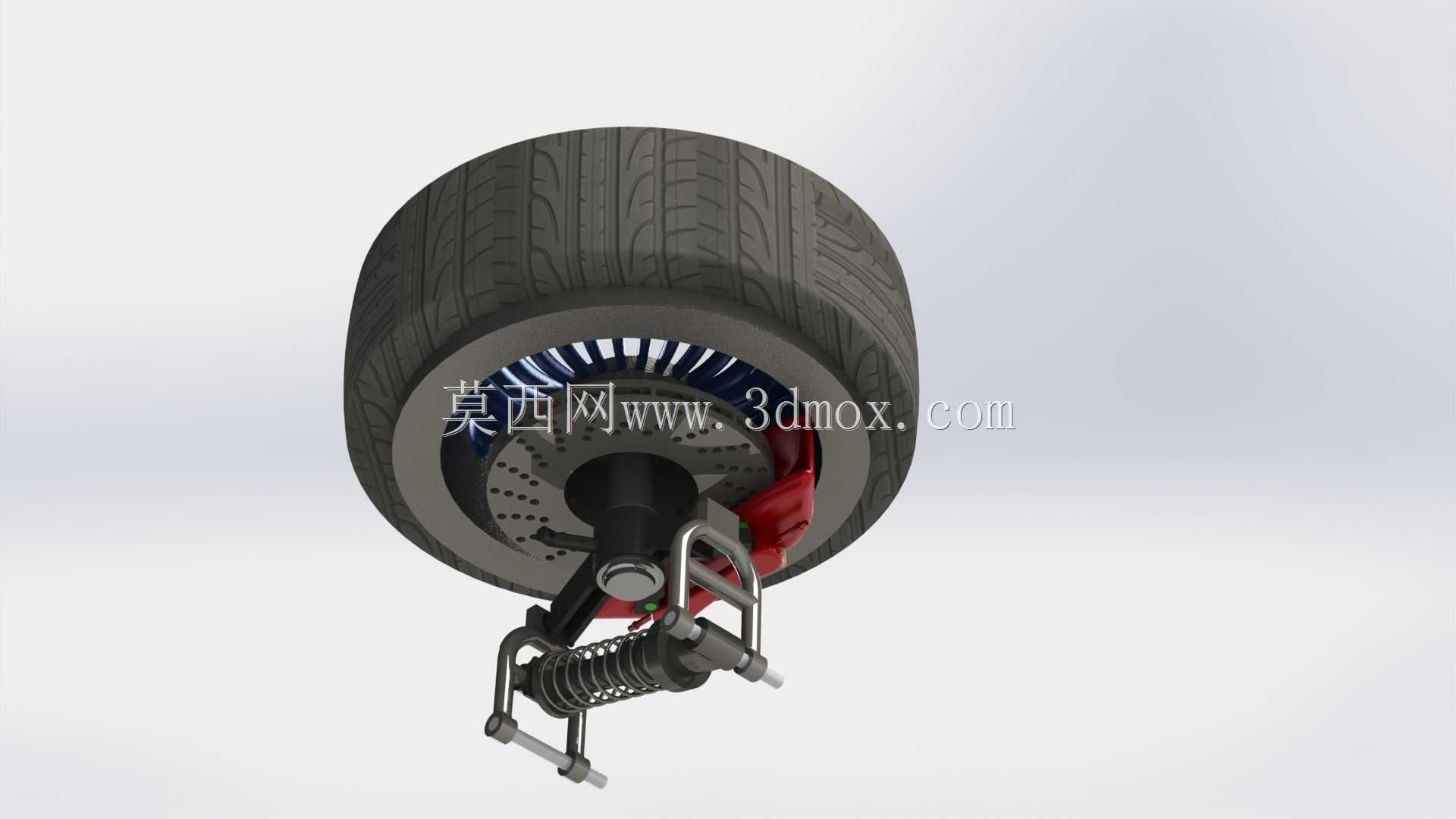

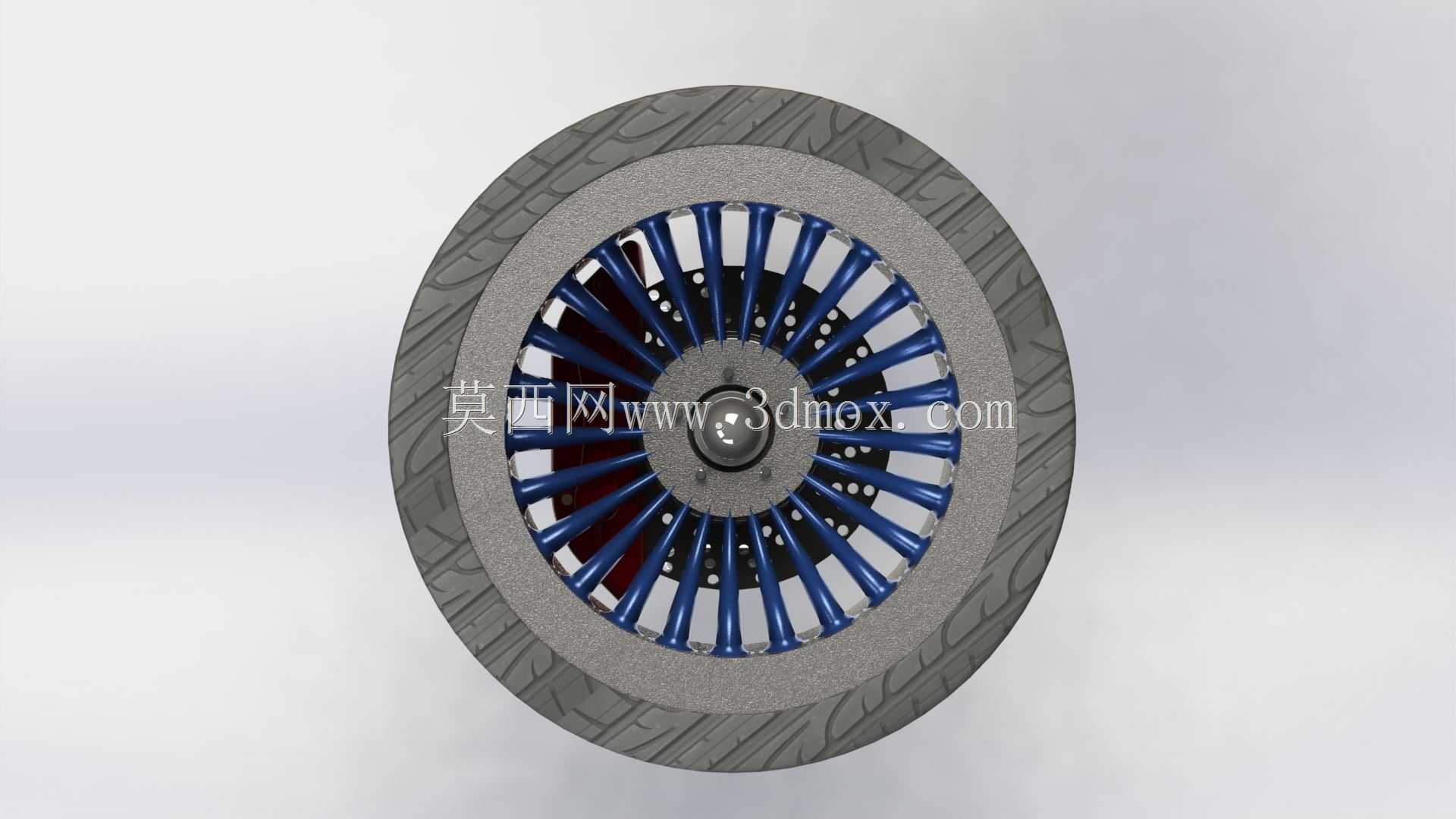

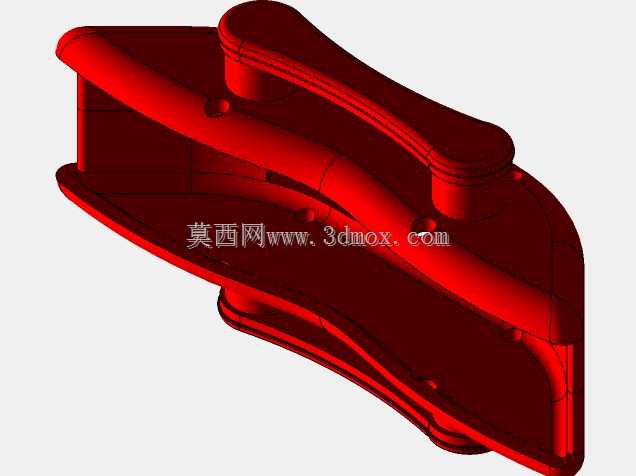

该总成结构覆盖乘用车辆行驶系统核心功能单元，集成车轮承载、行车制动、路面冲击缓冲三大核心作用，主要适配家用紧凑型前驱车型的前桥安装位，日常行驶过程中承担整车垂直载荷传递、制动力矩输出、路面颠簸过滤的核心任务，可在城市铺装路面、非铺装轻度越野路面等多场景下稳定工作。整体结构以轮毂轴承单元为旋转核心，外侧安装低压铸造铝合金轮毂与子午线真空轮胎，轮毂内侧同轴固定通风式刹车盘，刹车盘两侧布置对置活塞制动卡钳，卡钳通过支架固定在转向节本体上；转向节下方集成减震器安装支座，匹配螺旋弹簧与筒式液压减震器组成的滑柱结构，下端通过下摆臂连接点预留副车架安装接口，可直接对接整车前副车架的安装点位。设计阶段优先考虑安装边界的通用性，轮辋适配17英寸标准轮胎规格，制动盘外径控制在300mm区间，卡钳安装孔位遵循主流乘用车型的通用孔距标准，减震器滑柱的上下安装点间距、安装螺栓孔径均参考同级别车型的通用参数设计，无需额外改动即可适配多数同级别车型的前桥安装空间。结构设计上充分考虑散热需求，刹车盘采用双层通风道结构，车辆行驶过程中气流可通过通风道带走制动产生的热量，避免长距离制动出现热衰减；轮毂轮辐采用多辐条镂空设计，既可以降低簧下质量提升减震响应速度，也能引导气流穿过轮辐为刹车系统散热；制动卡钳采用浮动式设计，可自动补偿刹车片磨损产生的间隙，保证制动踏板行程始终处于合理区间。减震器匹配的螺旋弹簧刚度经过匹配调校，可过滤路面传来的小幅高频振动，筒式减震器的阻尼设定兼顾操控支撑性与乘坐舒适性，过弯时可提供足够的侧向支撑减少侧倾，经过颠簸路面时可快速衰减振动避免余震传递到车身。各部件之间的连接点均预留标准螺栓安装位，装配时可按照常规车辆维修流程完成拆装，后期维护更换刹车片、减震器等易损件时无需改动整体结构，适配现有主流维修工位的操作空间。
