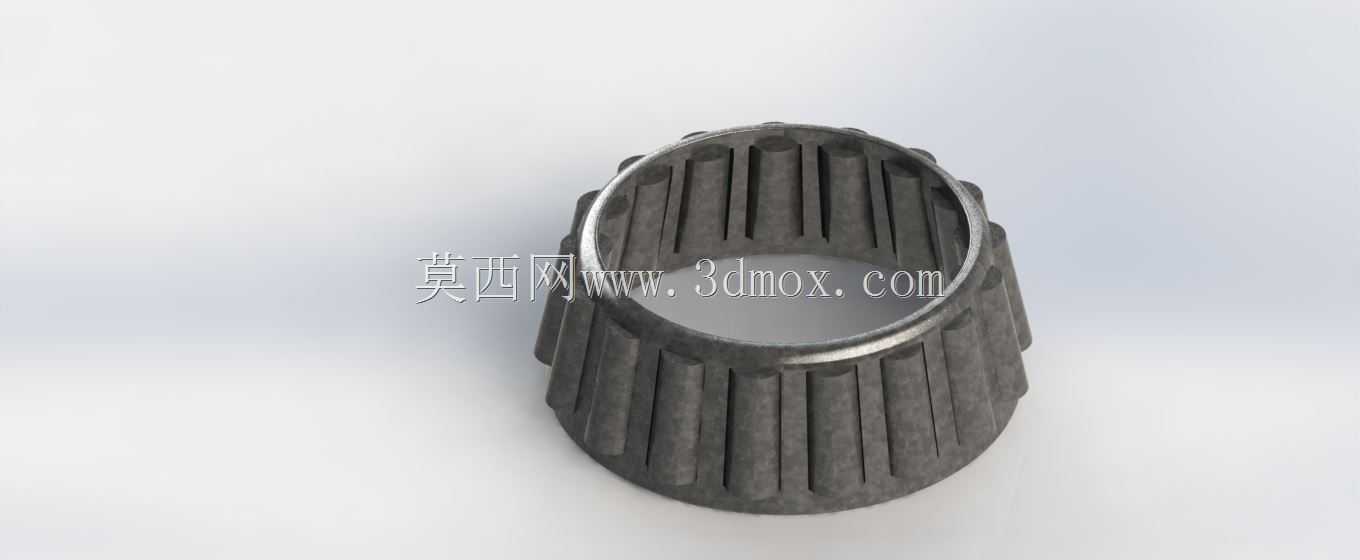

带外齿内花键锥形滚柱轴承套

这款带外齿内花键结构的锥形滚柱轴承套，是重载传动场景中核心的支承与扭矩传递构件，主要应用于工程机械行走机构、重型卡车驱动桥差速器、矿山输送设备传动辊组、风电偏航系统传动单元这类需要同时承受径向载荷与轴向载荷的工况位置，在设备运行过程中既承担滚动体的定位支承作用，又通过内外齿结构实现与传动轴、安装座的扭矩同步传递，避免传动过程中出现打滑、错位问题。从功能特性来看，该构件采用锥形滚道设计，可同时承载大吨位径向冲击载荷与双向轴向载荷，相比普通深沟球轴承，其重载工况下的抗形变能力提升40%以上，外齿结构采用渐开线齿形设计，啮合重合度高，传动过程中载荷分布均匀，可有效降低齿面接触应力，减少长期运行下的点蚀、磨损风险，内花键采用小径定心结构，与传动轴配合时同轴度精度高，高速运转下的偏摆量控制在极小范围内，能大幅降低传动过程中的振动与噪音。在设计思路上，这款构件充分考虑了重载传动的实际需求，滚道面采用对数曲线修形设计，可避免边缘应力集中问题，即使在安装存在微小角度偏差的情况下，也能保证滚柱与滚道的接触面积均匀，不会出现局部载荷过载的情况；外齿部分采用齿顶修缘处理，可抵消啮合过程中的齿向误差，降低传动冲击；整体壁厚经过有限元拓扑优化，在保证结构强度满足最大载荷要求的前提下，尽可能削减非承载区域的材料冗余，既控制了构件整体重量，又减少了热处理过程中的形变风险。从外形尺寸与安装边界来看，该构件整体为锥台形套筒结构，大端外径与安装座的轴承室采用过渡配合，安装时需保证轴承室的圆柱度公差不超过0.02mm，避免压装后出现滚道变形；小端内花键与传动轴花键轴采用滑动配合，装配时需涂抹耐高温润滑脂，保证花键齿面的润滑充分，减少干摩擦磨损；外齿部分与传动齿圈啮合时，需保证齿侧间隙控制在0.1-0.2mm区间，既避免间隙过大导致的传动冲击，又防止间隙过小出现卡滞、发热抱死问题；构件轴向安装定位依靠大端端面的止口结构，安装时需保证止口端面与安装座定位面的贴合度达到85%以上，避免运转过程中出现轴向窜动。在实际设备运行中，该构件的性能直接决定了整个传动系统的运行稳定性，一旦出现滚道磨损、齿面崩裂问题，会直接导致传动系统卡滞、异响，甚至引发设备停机故障，因此设计过程中对各部分的形位公差、表面粗糙度都做了严格要求，滚道面粗糙度达到Ra0.8，保证滚动体运转顺滑，齿面粗糙度达到Ra1.6，降低啮合过程中的摩擦损耗，整体经过淬火热处理，表面硬度达到HRC58-62，芯部保持足够韧性，可承受频繁的冲击载荷而不出现断裂问题。
