直齿锥齿轮精密传动结构设计

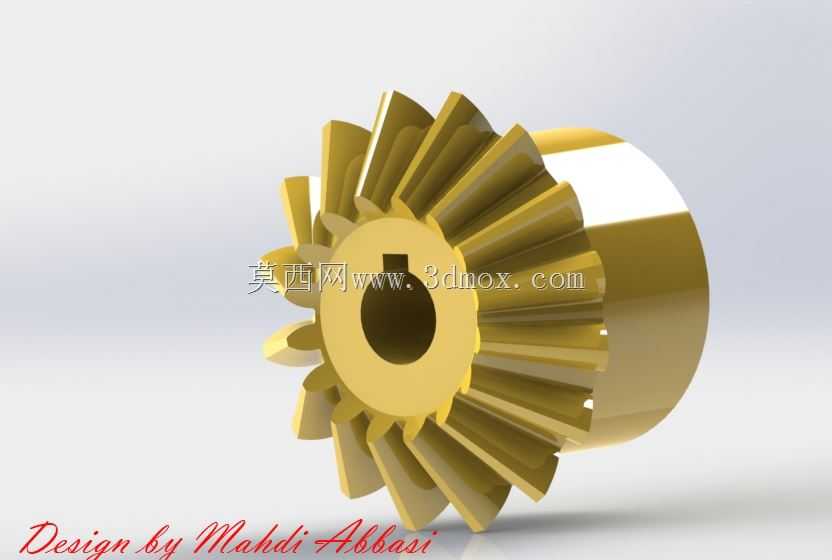

这款直齿锥齿轮主要应用于相交轴间的动力与运动传递场景，常见于机床进给机构、汽车差速器、农业机械传动箱、轻工设备变速单元以及小型工业减速机的转角传动部位，能够在两轴呈90度交错的安装布局下，实现稳定的扭矩传输与转速匹配，是机械传动系统中改变动力传递方向的核心零件。从实际使用功能来看，该锥齿轮的轮齿沿节锥面均匀分布，啮合过程中齿面接触为线接触形式，相比交错轴斜齿轮具备更高的传动效率与承载能力，能够在中低速、中等负载的工况下长期稳定运行，可有效传递平行轴结构无法实现的转角动力，适配各类需要改变传动方向的紧凑设备布局。在设计思路上，这款齿轮采用等顶隙收缩齿结构，轮齿从大端到小端沿齿宽方向逐渐收窄，既保证了大端齿面具备足够的接触强度，也让小端齿根避免了应力过度集中；中心设置的带键槽安装孔，能够与传动轴通过平键实现周向固定，传递扭矩的同时可承受一定的轴向载荷，轮毂部分的轴向长度经过优化，既保证了与轴的配合接触面积足够，避免运行中出现晃动偏摆，也不会占用过多的轴向安装空间，适配紧凑化的传动箱设计。从安装边界来看，该齿轮的背锥面与节锥面垂直，安装时需保证配对齿轮的节锥顶点重合，轴向定位可通过轴肩与锁紧螺母配合实现，轮齿大端的齿顶圆尺寸决定了传动箱内部的径向避让空间，轮毂外径与安装孔的同轴度公差控制在较高精度等级，能够有效降低啮合过程中的振动与噪音，齿面经过结构优化，啮合时的重合度满足平稳传动要求，可适配正反转频繁切换的工况，减少换向冲击对齿面的损伤。在实际装配场景中，该锥齿轮可与同参数的配对锥齿轮组合使用，通过调整安装距来保证合理的齿侧间隙，既避免间隙过大导致传动回程误差超标，也防止间隙过小造成齿面卡滞、磨损加剧，能够在润滑条件良好的闭式传动箱内长期运行，广泛适配各类需要转角传动的通用机械、专用设备的动力传输单元，为设备的动力转向传递提供可靠的结构支撑。
