铜色多关节工业机械臂结构设计

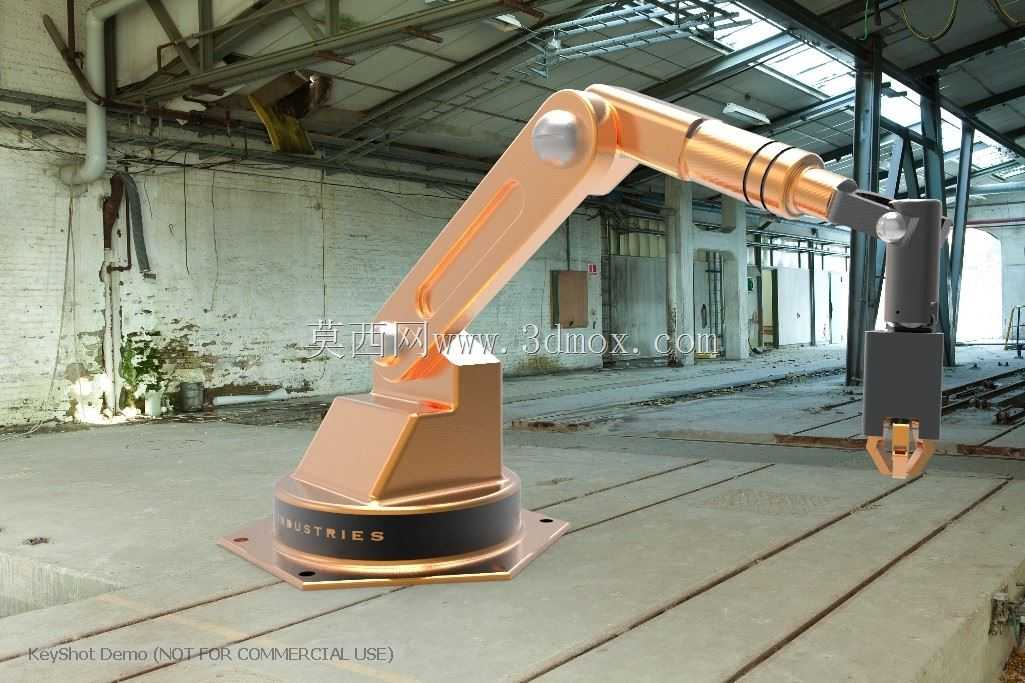

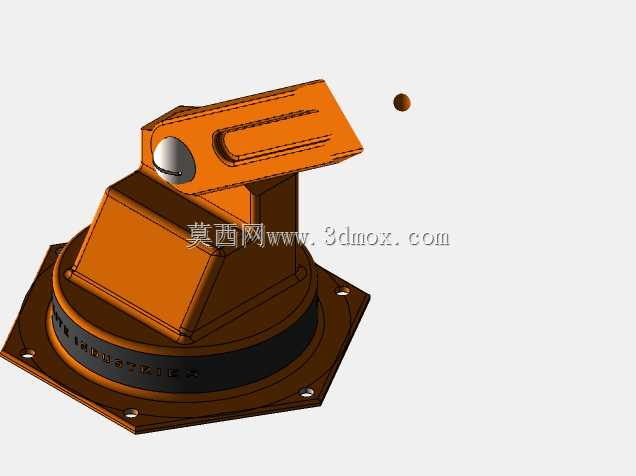

这款多关节机械臂主要面向离散制造场景的柔性作业需求，可适配中小型零部件的上下料、工位转运、精密装配、轻量焊接辅助、工件码垛等常见工业作业环节，在3C电子组装、小型五金加工、汽车零部件分装、教学实训台搭建等场景中都能适配使用，替代人工完成重复性高、定位精度要求稳定的工位操作，降低人工重复劳作的强度，同时保障作业动作的一致性。从功能特性来看，该机械臂采用六轴串联式关节布局，底座可实现360度水平回转，大臂、小臂关节均配置大角度摆动行程，腕部末端可实现俯仰与回转动作，整体作业覆盖范围可满足半径1.2米以内的工位作业需求，末端搭载气动夹爪执行器，可适配规则形状的金属、塑料工件抓取，夹爪开合行程可根据工件尺寸做适配调整，单臂额定负载可达5公斤，重复定位精度可控制在0.1毫米级别，能够满足多数中小型零部件的作业精度要求。在设计思路上，这款机械臂采用了铸铝材质的臂身结构，表面做铜色硬质氧化处理，既保障了臂身的结构刚性，降低运转过程中的结构形变，同时也提升了外观的工业质感，关节处采用高精度交叉滚子轴承搭配伺服驱动单元的布局，可保障关节运转的平顺性，减少反向间隙带来的精度误差；底座采用六边形法兰安装结构，设置有均匀分布的安装孔位，可直接固定在钢制工作台、生产线机架或者移动AGV平台上，安装底座的总厚度控制在120毫米以内，不会占用过多的工位垂直空间，臂身完全收拢时的横向尺寸仅为400毫米，可适配狭小工位的安装布局需求。在安装边界设计上，该机械臂的走线全部采用臂身内部隐藏式布局，避免外部走线在运转过程中与周边设备、工件发生剐蹭，关节处的密封结构可阻挡车间内的金属碎屑、切削粉尘进入关节内部，适配普通机加工车间、组装车间的常规作业环境，无需额外加装复杂的外围防护结构即可投入使用；末端执行器采用快换接口设计，可根据实际作业需求快速更换夹爪、吸盘、焊枪夹具等不同执行部件，无需对臂身主体结构做改动，大幅提升了设备的场景适配能力，能够快速切换不同的作业任务，满足小批量多品种的柔性生产需求。
