明轮船舶推进桨轮机械结构设计

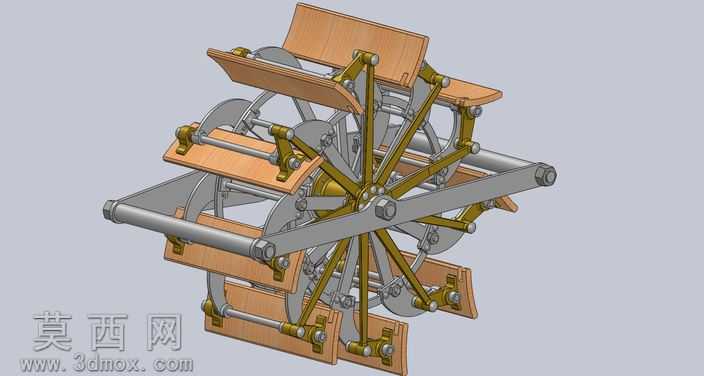

本作品为船舶明轮推进用桨轮三维结构模型，采用SolidWorks完成全参数化建模，整体装配遵循机械设计的公差配合规范，完整还原了传统明轮桨的机械运作逻辑。建模过程中首先搭建中心主轴的基准特征，以主轴为核心阵列排布径向支撑辐条，每根辐条与中心轮毂采用铰接式连接结构，预留转动副的装配间隙，保证后续动力传递过程中结构的活动自由度。桨叶部分采用仿木质板材的材质设定，建模时对每片桨叶的迎水角度做了精准校准，相邻桨叶的周向夹角均匀分布，确保转动过程中桨叶入水、排水的动作连贯，减少水流冲击带来的动力损耗。支撑结构部分，金属材质的辐条、连接销轴、横向加固杆均做了倒角、圆角处理，还原金属机加工零件的工艺特征，销轴与铰接孔的配合采用间隙配合的参数设定，装配时添加同轴心、重合的标准配合约束，避免模型运动时出现干涉问题。渲染阶段采用工作室环境光，金属部件赋予抛光钢材质，调整反射率与粗糙度参数还原金属零件的哑光金属质感，桨叶部分赋予实木纹理材质，调整纹理映射方向贴合板材的拼接逻辑，整体渲染效果清晰展现各部件的连接关系与结构层次。设计思路上，该桨轮结构保留了传统明轮的推进特性，同时优化了辐条的支撑布局，增加横向连接杆件提升整体结构刚性，铰接式的桨叶连接结构可在转动过程中自适应调整桨叶角度，降低出水时的水流阻力，适配小型船舶的动力推进需求，整体模型装配完整，可直接用于运动仿真演示，清晰展现明轮推进的机械运作原理，各零件的建模精度符合机械加工的图纸输出要求，可作为船舶推进部件教学、结构参考的三维素材。
