外啮合齿轮式高压液压动力泵结构设计

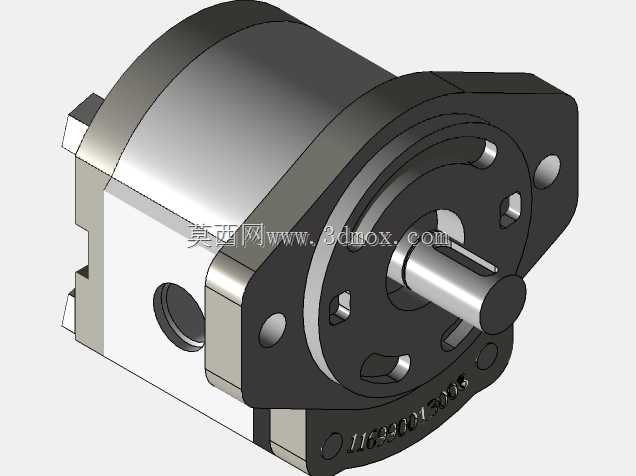

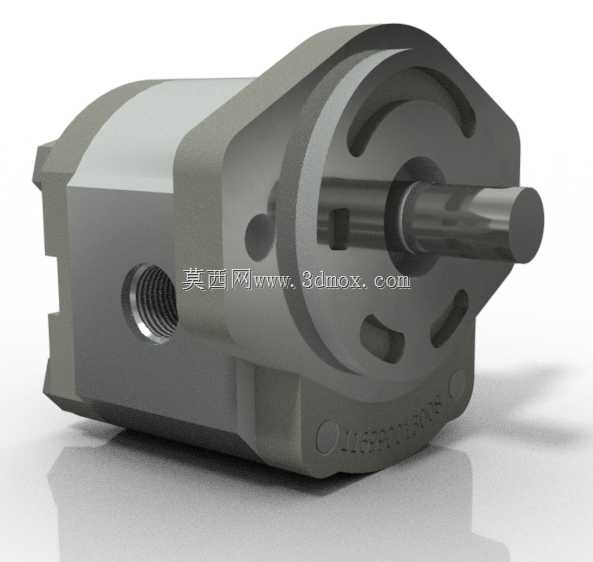

这款外啮合齿轮液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械、农业装备、工业机床、物流搬运车辆等需要稳定高压油源的液压回路中，能够将原动机输入的旋转机械能转化为液压油的压力能，为后续的液压缸、液压马达等执行元件提供可靠的压力动力输出，是开式液压回路中应用最为广泛的动力单元之一。从实际工况用途来看，该款齿轮泵可适配中高压工况下的持续作业需求，能够为液压系统提供稳定的流量输出，可用于设备的动臂举升、转向助力、工作装置驱动、夹具夹紧等多个动作的动力供给，相比叶片泵、柱塞泵，其结构更简单，抗油液污染能力更强，维护成本更低，非常适合在户外作业、工况环境相对复杂的设备上搭载使用。从功能特性来看，该泵采用外啮合渐开线圆柱齿轮作为核心工作副，泵体内部设置有精准的卸荷槽结构，能够有效缓解齿轮啮合过程中的困油现象，降低作业过程中的振动与噪声，同时泵体侧面设置的进油口采用内螺纹连接结构，方便与系统吸油管路快速对接，伸出的轴端采用标准圆柱轴伸设计，可通过联轴器、平键与原动机输出轴直接连接，传动效率更高。在设计思路上，这款泵采用了三片式组合壳体结构，分别为前端盖、泵体主体、后端盖，通过定位销与紧固螺栓实现精准装配，各结合面采用高精度平面加工保证密封性能，无需额外加装密封垫即可实现高压下的油液密封，齿轮与轴采用一体化加工设计，提升了核心部件的结构强度，能够承受更高的工作压力与持续的载荷冲击，进出油口采用不对称尺寸设计，大口径为进油口降低吸油阻力，小口径为出油口适配高压输出管路，避免安装过程中出现接反的问题。在外形尺寸与安装边界上，该泵采用菱形法兰安装结构，法兰端设置有两个对称的安装定位孔，可直接固定在设备的安装支架或者原动机的法兰端面上，安装占用空间紧凑，轴向长度较短，能够适配安装空间局促的设备布局需求，轴伸长度与直径符合通用液压泵的安装互换标准，可直接替换同规格的同类型齿轮泵，无需对设备的安装位、连接管路进行额外改造，进出油口的螺纹规格采用通用管螺纹标准，能够和市面上常规的液压管路接头直接适配，降低现场安装的适配成本。
