汽车传动用内等速万向节结构设计

内等速万向节是汽车前置前驱、四轮驱动车型传动系统中的核心连接部件，主要布置在差速器侧输出端与驱动半轴之间，承担着在车轮随悬架跳动、转向产生角度变化的工况下，稳定传递发动机输出扭矩的核心作用，能够在两轴存在较大夹角的工况下始终保持主从动轴转速完全一致，避免普通十字轴万向节存在的转速波动、传动冲击、附加载荷等问题，大幅提升车辆行驶过程中的动力传递平顺性，降低传动系统的振动与异响，延长底盘传动部件的整体使用寿命。

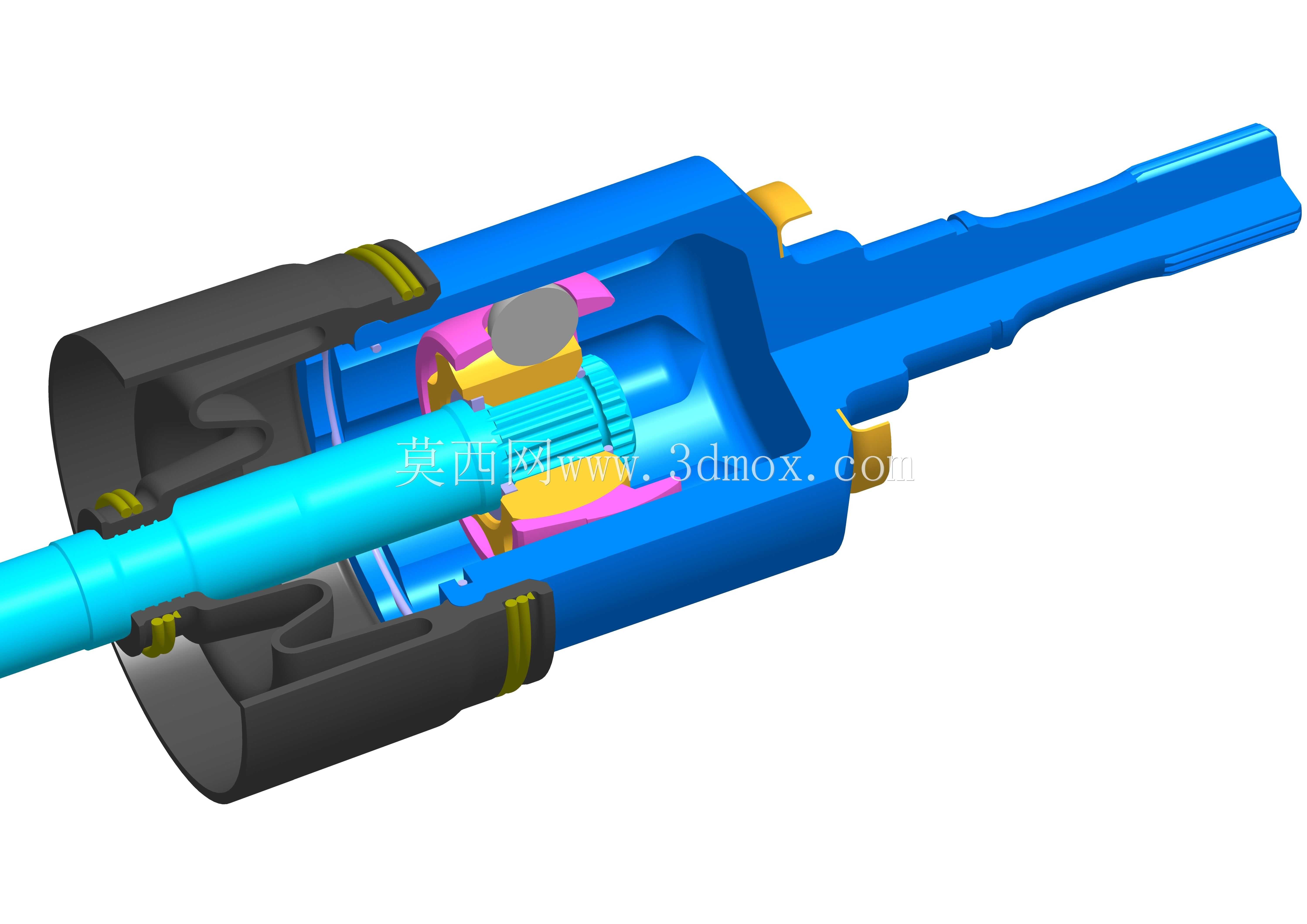

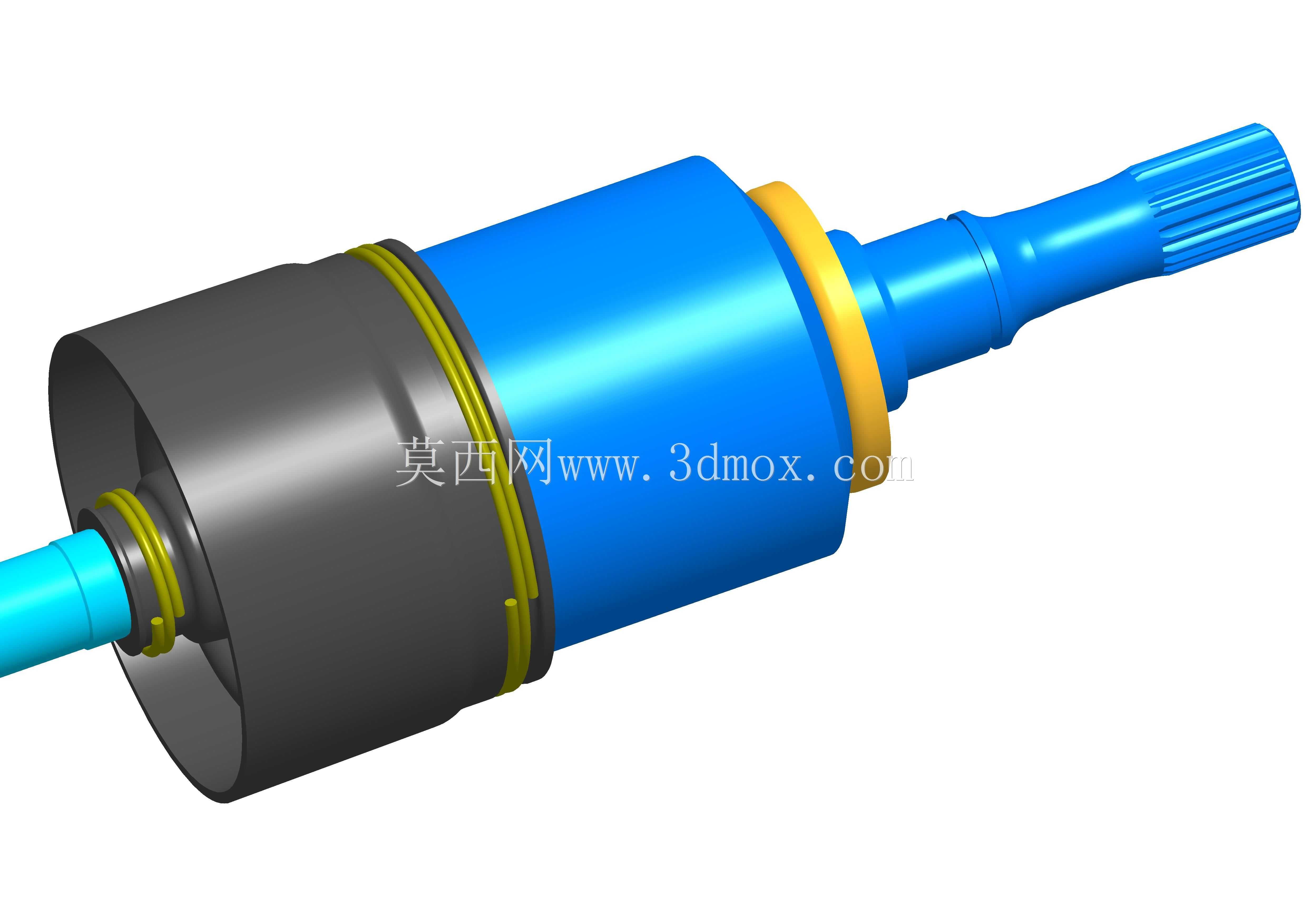

该结构整体采用筒型外壳配合中心保持架、星形套、钢球的经典球笼式布局，外壳一端集成花键连接轴用于对接差速器输出端，筒型内腔加工有六组均匀分布的弧形滚道，与星形套外侧的对应滚道配合夹持六颗传动钢球，保持架通过内外球面的配合定位，将钢球始终约束在两轴夹角的角平分面上，从结构原理上保证等速传动的实现；两端设置的密封护套采用多褶皱耐油橡胶结构，既能够适应传动过程中的长度与角度变化，又可以阻挡外界泥沙、水汽进入万向节内部，同时防止内部润滑脂泄漏，保证钢球与滚道接触面始终处于良好的润滑状态。

在设计过程中，首先需要匹配车型的动力输出参数确定钢球直径、数量与滚道曲率半径，保证接触应力处于材料许用范围内，能够承受峰值扭矩冲击；其次要严格控制内外球面的同轴度、滚道的分度精度，避免钢球运动过程中出现卡滞、受力不均的问题；安装边界方面，该结构的轴向总长度、外壳最大外径、连接花键的模数与齿数、密封护套的最大摆动角度都需要与周边悬架摆臂、车身底板、差速器安装位的空间完全匹配，预留足够的跳动间隙，避免车辆极限工况下部件发生运动干涉，同时两端的连接接口采用标准化花键尺寸，能够适配同平台多款车型的传动系统布局，降低生产与维护的配件成本。
