韦斯等速万向球铰接头传动结构

该款韦斯接头属于等速万向传动部件，主要应用于存在轴间夹角、需要持续传递旋转扭矩的机械传动场景中，常见于工业自动化设备的变角度动力传递单元、精密传动机构的角度补偿连接部位，可在两轴存在动态夹角变化的工况下，保持输入与输出端的转速恒定，避免普通万向节传动时存在的转速波动问题，保障传动过程的平稳性。

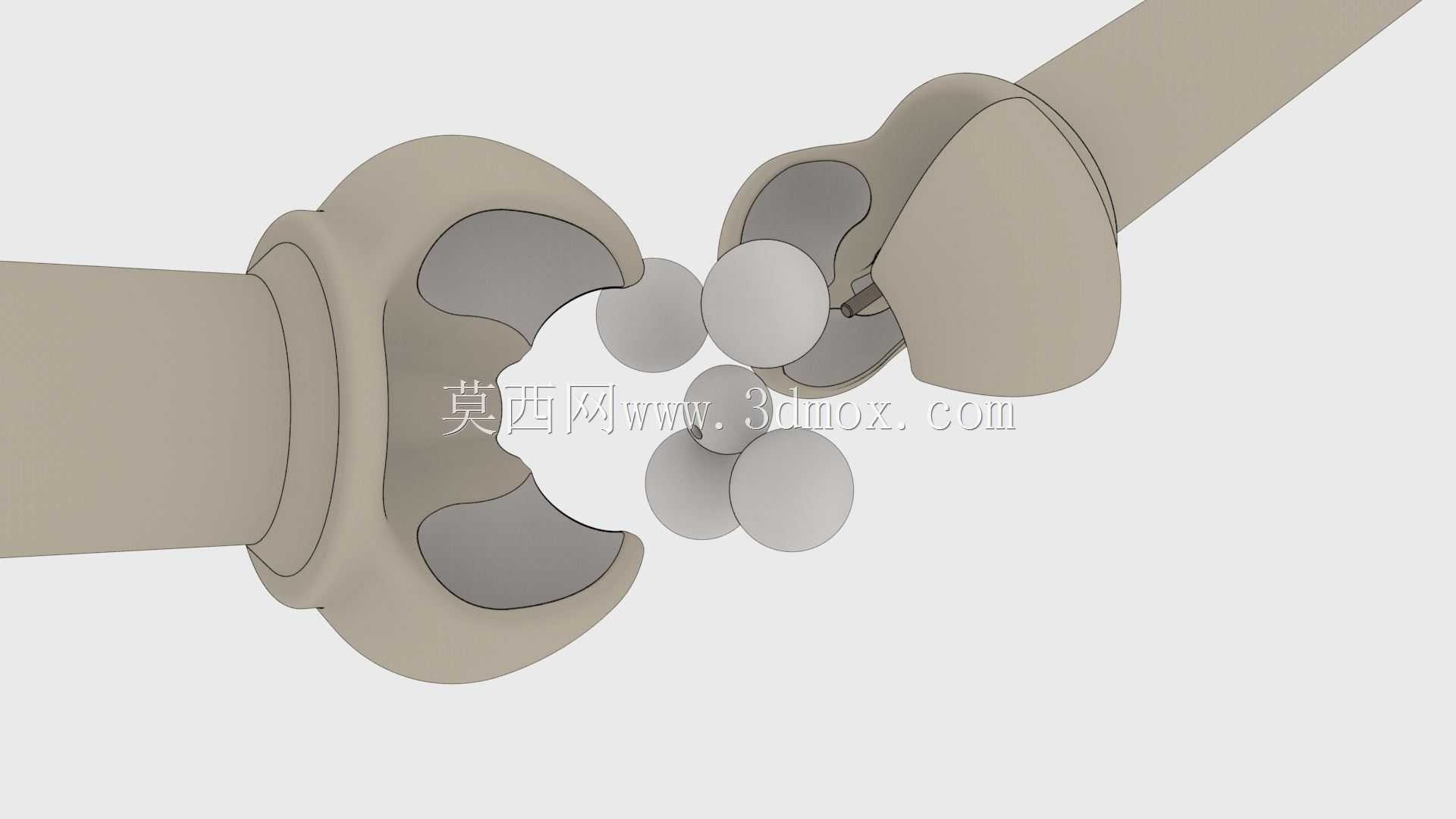

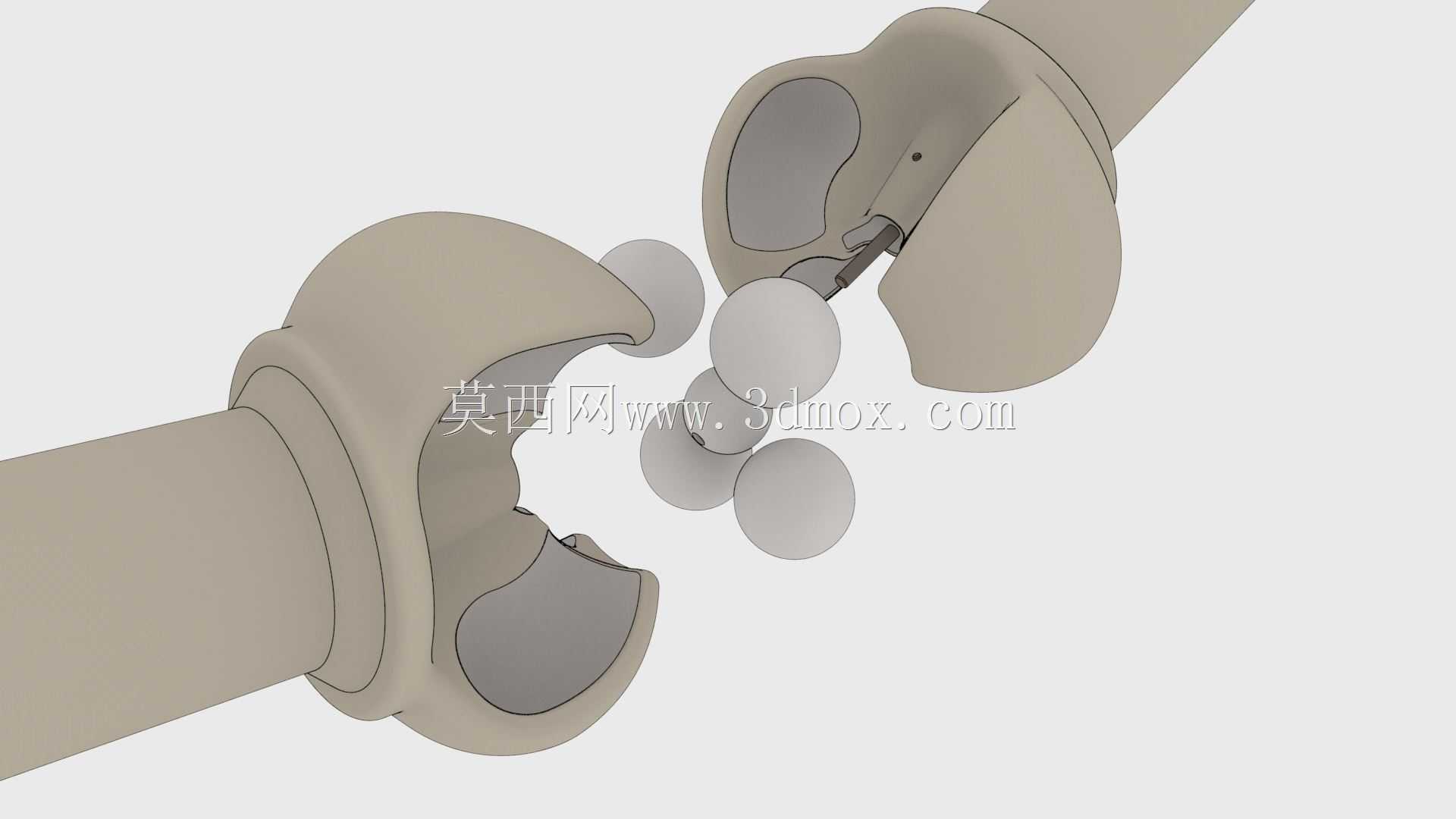

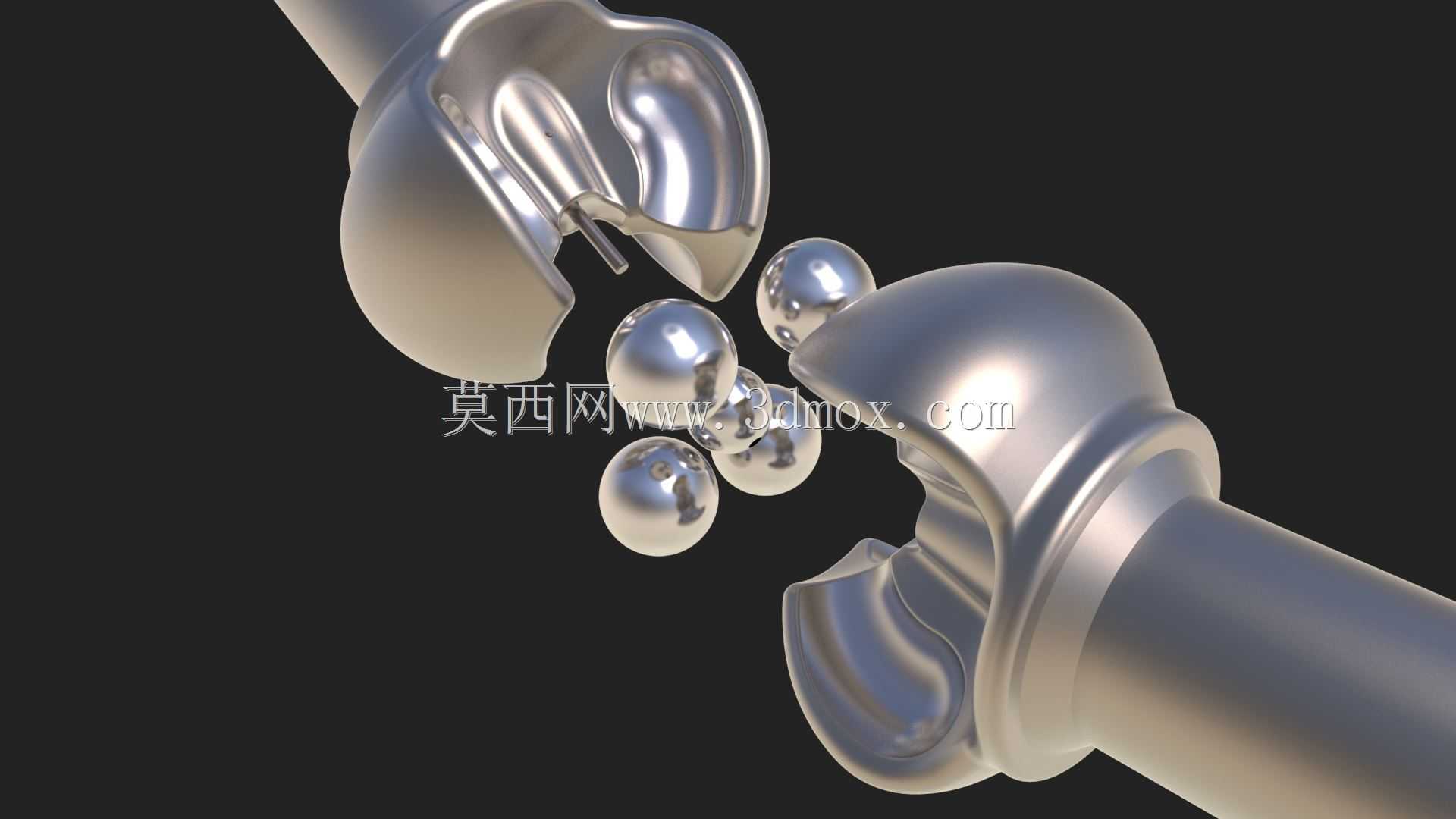

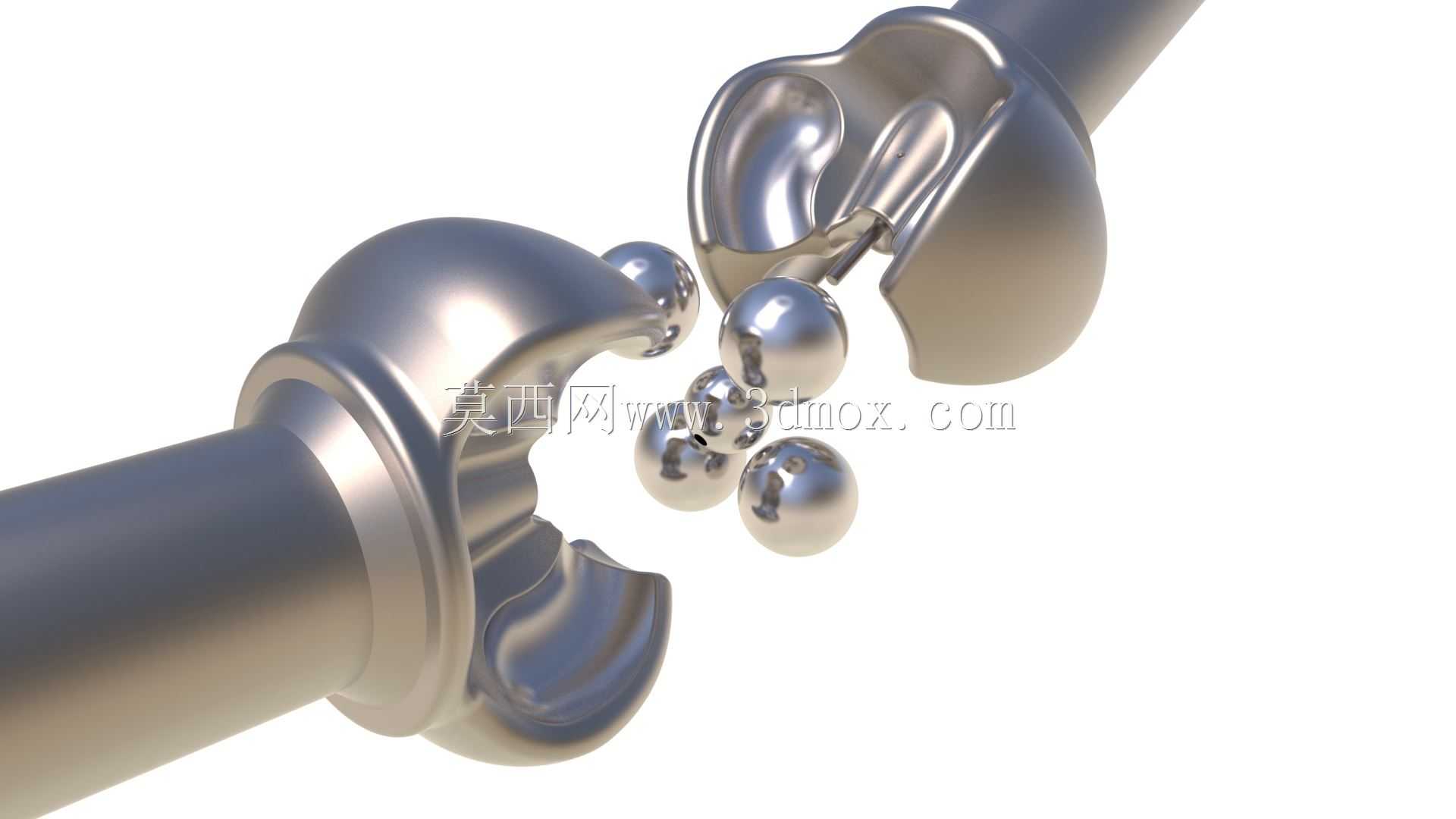

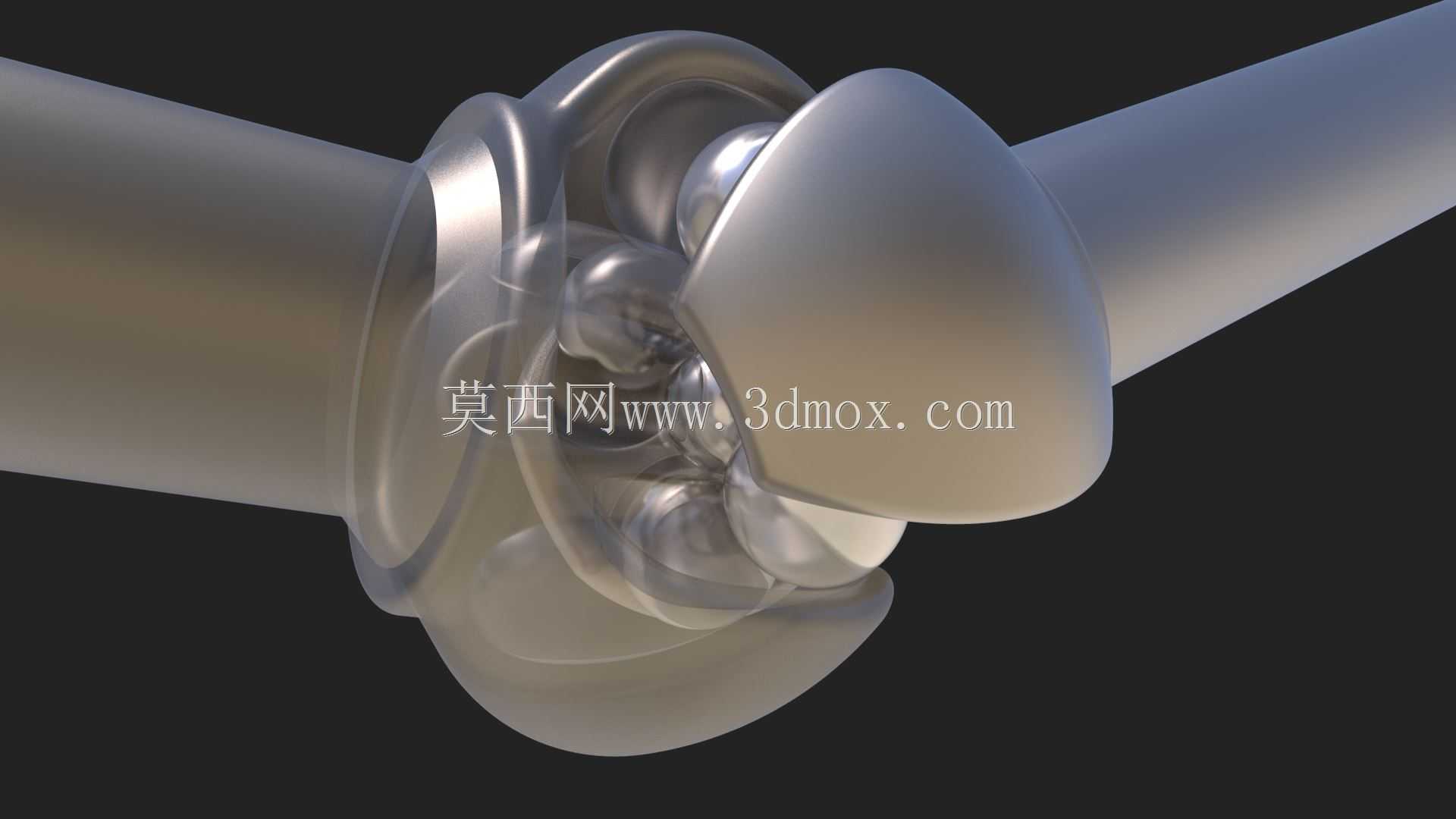

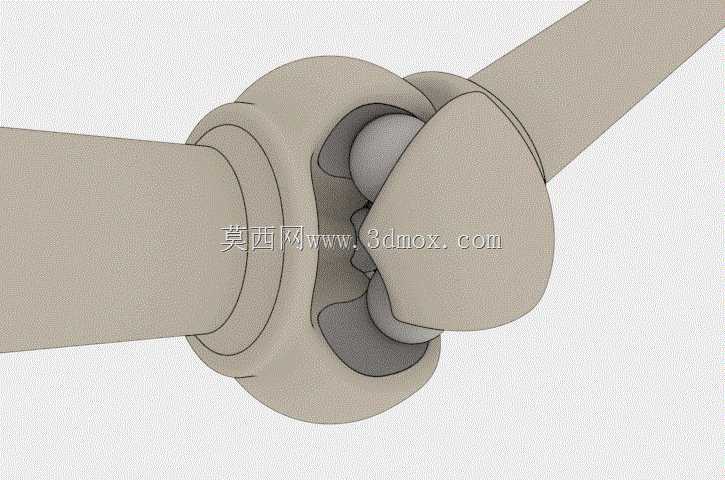

该接头整体采用对称式球轭组配结构，由两个结构完全一致的球轭作为主体连接构件，四个定位钢球均匀布置于球轭的圆形滚道内，其中两个钢球承担扭矩传递的核心作用，另外两个钢球负责加载预紧并衔接接头两端，可在加载方向发生改变时自动消除传动间隙，避免传动过程中出现齿隙、顿挫的问题。不同于传统球笼式等速万向节的结构设计，该接头无需额外设置保持架来约束钢球位置，中心球嵌套于外圈的销位上完成旋转定位，同时作为其余四个传动钢球的定位基准，大幅简化了内部构件的组成，降低了装配复杂度。

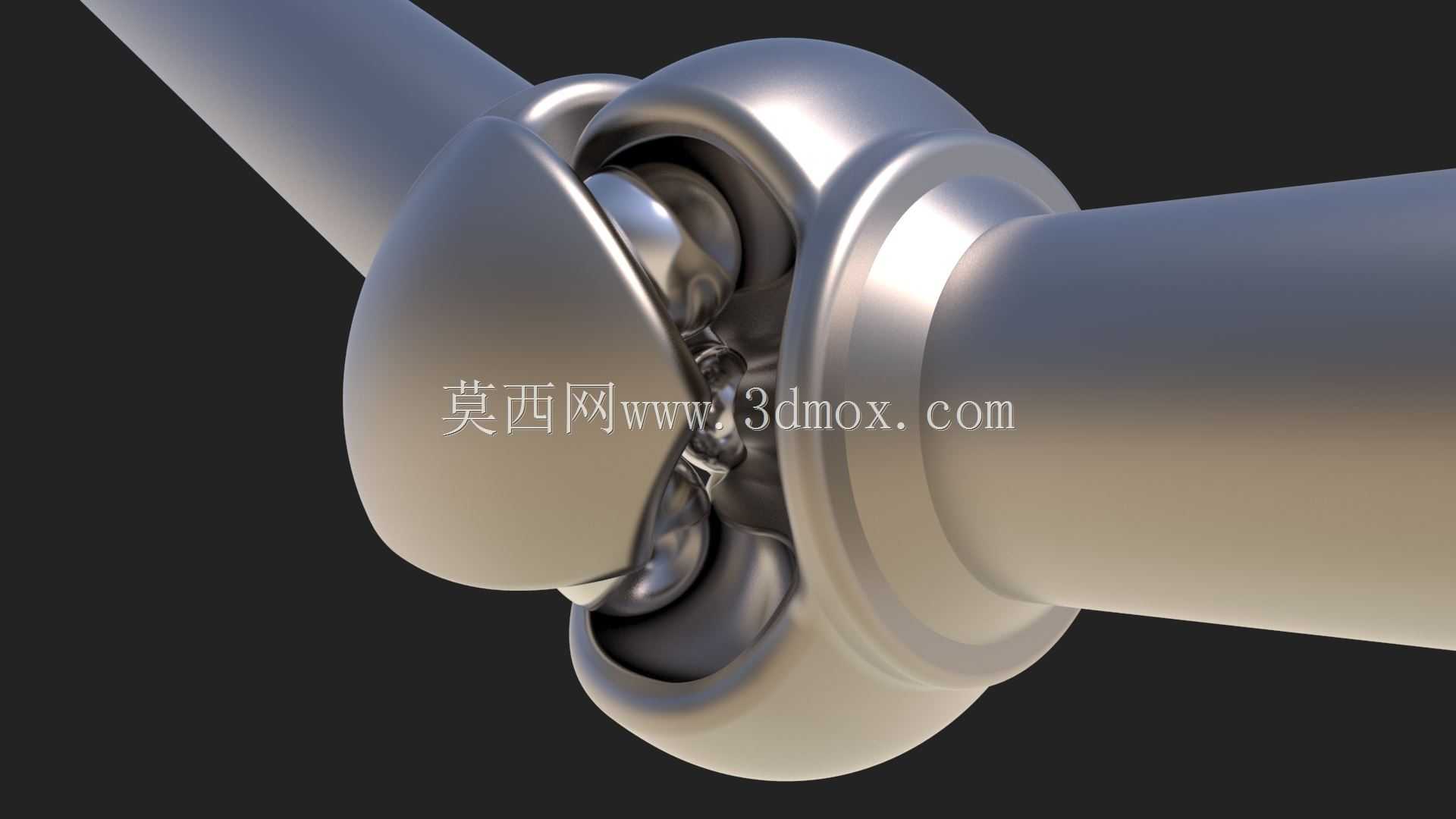

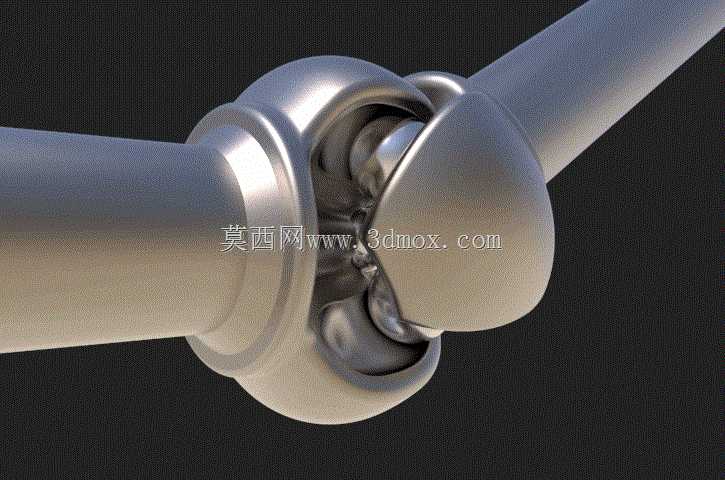

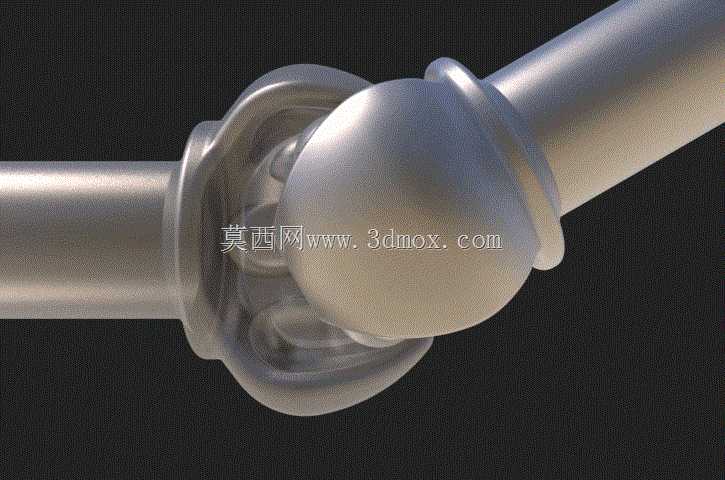

在功能特性上，该接头可实现最大150度的轴间夹角传动，当两轴处于同轴180度状态时，传动钢球位于与轴线呈90度夹角的平面内；当从动轴相对驱动轴产生角度偏移时，钢球会自动沿滚道移动对应角度，始终保持钢球所在平面平分两轴的夹角，以此保障输入与输出端的等速传动，例如当从动轴相对驱动轴偏移30度时，钢球会同步沿同一方向移动15度，让传动平面与两轴的夹角保持75度的平分状态，完全满足等速传动的几何约束要求。

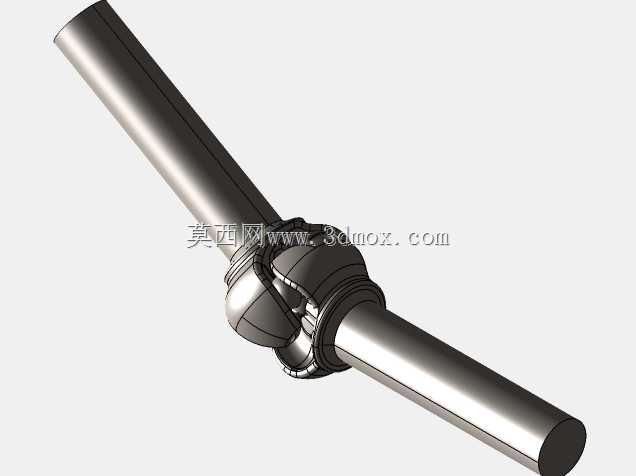

从安装边界来看，该接头两端为等直径的圆柱轴段，可直接与配套的轴套、联轴器进行衔接，整体径向轮廓为球形包覆结构，安装时需预留足够的径向摆动空间，避免轴角摆动时与周边构件发生干涉；轴段长度可根据实际安装需求进行适配调整，滚道与钢球的配合精度直接影响传动间隙与使用寿命，装配时需保证滚道表面的光洁度与钢球的圆度公差，保障预紧加载后钢球可沿滚道顺畅滑动，无卡滞、松旷问题。该结构整体尺寸紧凑，传动效率高，角度补偿范围大，适合用于对传动平稳性、角度补偿能力有较高要求的中低扭矩传动场景，可有效补偿安装过程中的轴系同轴度误差，吸收传动过程中的角度偏移量，延长整套传动系统的使用寿命。
