电脑CPU散热用排气扇结构设计

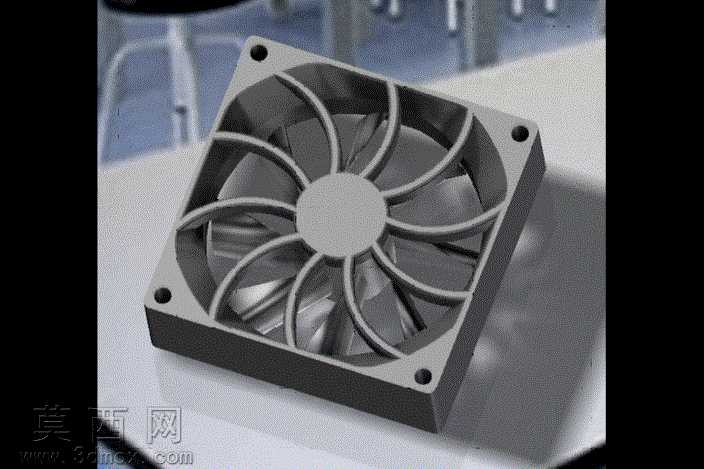

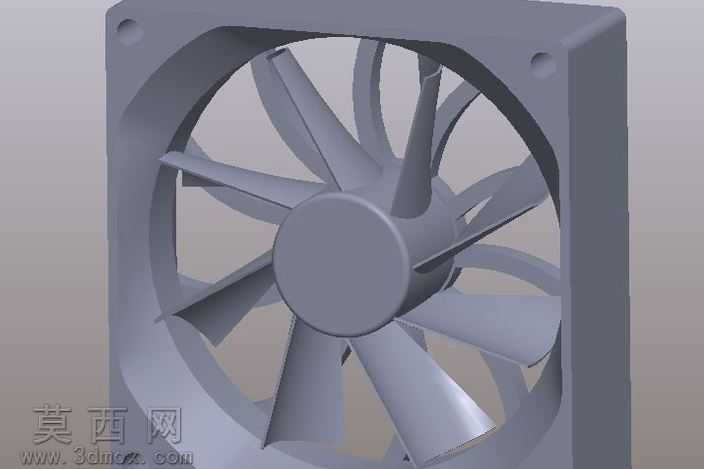

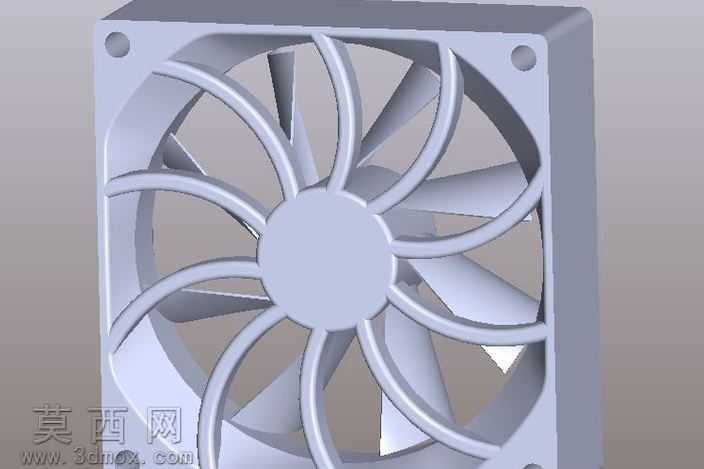

本作品为电脑CPU散热配套的排气风扇三维结构设计，建模过程依托三维参数化设计软件完成，全程采用实体建模逻辑搭建整体结构，从外框基准定位开始逐步细化各部分特征。首先构建方形安装外框，在框体对角位置预留标准安装孔位，孔位尺寸匹配常规电脑机箱、CPU散热模组的安装间距，外框边缘做微小倒角处理，既避免安装时的锐边磕碰，也符合实际注塑生产的脱模工艺要求。外框内部的风道区域做平滑过渡处理，减少气流通过时的风阻损耗。扇叶部分是整个设计的核心，采用多叶片弧形曲面设计，每片扇叶的曲面从轮毂中心向外缘逐步调整倾斜角度，建模时通过引导线放样生成连续平滑的叶片曲面，保证叶片表面无曲率突变，既能够在旋转时稳定推动气流定向流动，也能降低叶片旋转过程中产生的紊流噪音。中心轮毂部分做圆弧过渡衔接，与扇叶根部平滑连接，避免应力集中问题，轮毂中心预留轴孔装配位，可匹配标准散热风扇的电机转轴尺寸。整体模型采用统一的哑光工程塑料材质进行渲染预览，还原ABS材质的细腻质感，渲染时调整光照角度突出扇叶曲面的弧度变化与外框的结构细节，清晰展示各部件的装配关系。设计过程中充分考虑实际使用需求，扇叶与外框内壁预留均匀的装配间隙，既保证扇叶旋转时不会与外框发生剐蹭，也避免间隙过大造成气流回流损失。整体结构完全按照实际量产散热风扇的尺寸比例进行建模，各部分壁厚均匀，符合注塑成型的工艺要求，可直接用于结构验证、散热仿真分析，也可作为相关产品设计的参考原型，帮助设计者快速理解轴流排气风扇的结构逻辑与气流设计要点，为后续的产品优化、开模生产提供可靠的三维数据支撑。
