电脑CPU散热风扇与外框结构三维设计

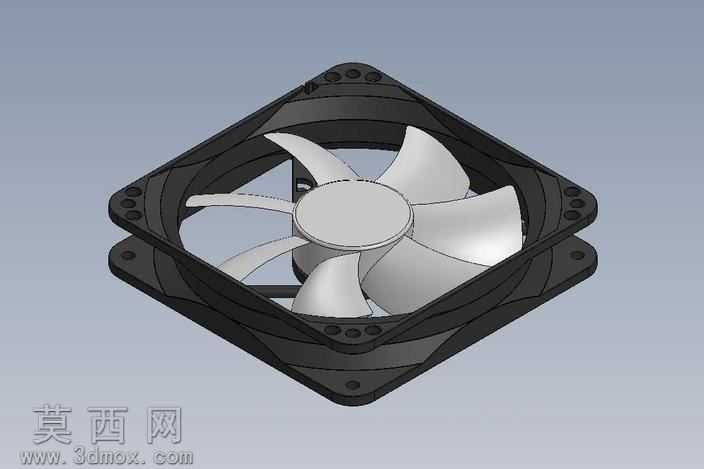

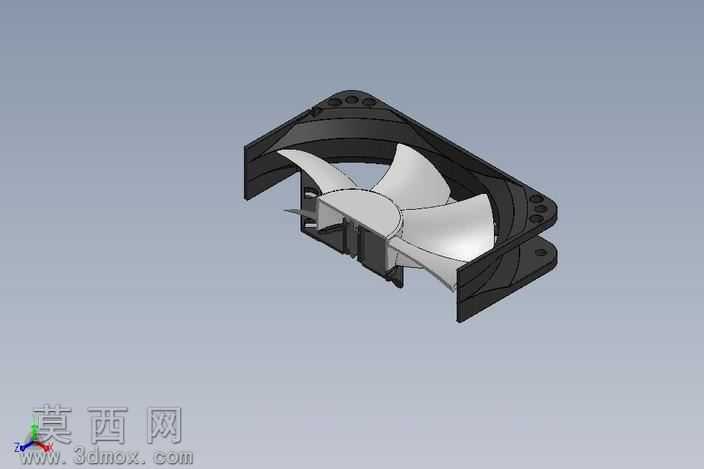

本作品为电脑CPU散热用轴流风扇与配套外框的三维设计模型，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分核心零部件逐一完成特征构建，再通过装配约束完成整体组合，完整还原了风冷散热风扇的典型结构与细节特征。模型构建过程中，首先完成风扇外框的主体结构设计：外框采用方形圆角的整体轮廓，四角预留标准安装孔位，孔位周边做加厚凸台处理以提升安装结构强度，外框内侧设置双层限位筋条，既可以固定内部扇体的安装位置，也能减少扇叶转动过程中的气流泄漏，外框表面做哑光磨砂质感的材质设定，还原工程塑料材质的真实视觉效果，边角处做圆弧过渡处理，避免尖锐棱角带来的安装划伤风险。扇叶部分采用七叶后掠式轴流叶片设计，每片叶片的曲面经过参数化放样构建，从叶根到叶梢的弦长、扭转角做渐变处理，叶根位置做加厚圆角过渡，降低叶片高速转动时的应力集中风险，叶片表面设置光滑亮面的塑料材质，还原扇叶光滑表面降低风阻的设计特性；扇叶中心的轮毂部分做圆弧凸起造型，既可以引导中心区域气流向四周扩散，也能遮盖内部的转子结构，提升整体外观的完整性。整体装配过程中严格对齐扇叶与外框的同轴度，预留合理的转动间隙，既避免扇叶转动时与外框发生剐蹭，也尽可能缩小间隙提升风压表现。渲染阶段采用柔和的工业产品展示光源，通过多角度打光突出叶片曲面的弧度特征与外框的结构细节，材质区分上通过粗糙度参数的差异区分外框的哑光工程塑料与扇叶的高光硬质塑料质感，让整体模型的视觉表现更贴近真实量产散热风扇的效果。设计过程中充分考虑了电脑机箱内狭小安装空间的适配性，外框厚度、安装孔距均遵循行业通用的120mm风扇规格标准，可直接适配常规CPU风冷散热器、机箱散热位的安装需求，结构设计上兼顾了气流通过效率与结构耐用性，叶片的曲面造型经过优化，能够在较低转速下实现足够的通风量，同时降低转动过程中的紊流噪音。
