科幻主题绝地武士光剑剑柄三维设计作品

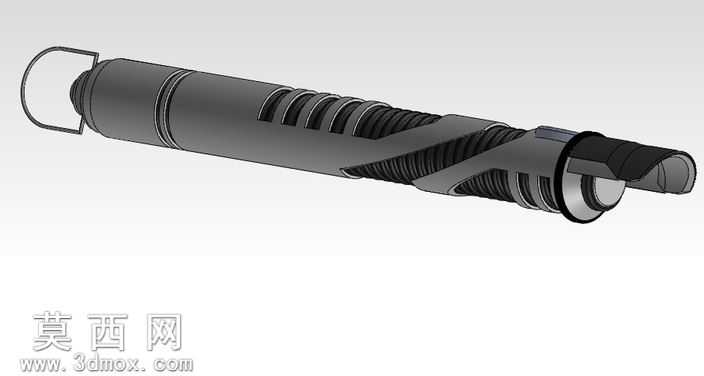

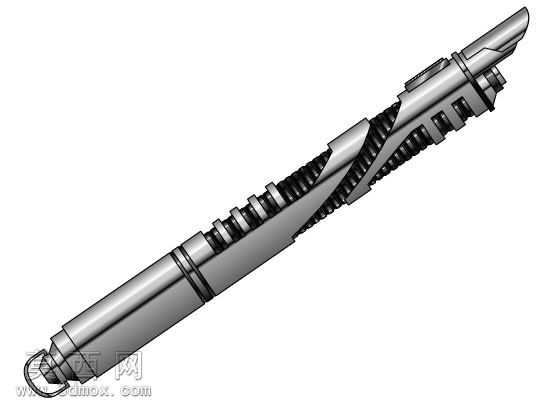

本作品为科幻影视IP衍生的光剑剑柄三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，整体以圆柱基体为核心造型基础，沿轴向拆分出握持段、调节段、发射端基座三个核心功能区域，各段衔接处做了圆角过渡处理避免尖锐棱角，还原影视道具的金属质感握持体验。建模过程中优先还原内部嵌套的弹簧传动结构，通过螺旋扫描命令生成等节距压缩弹簧，弹簧与外部套筒的间隙控制在0.2mm，既保证结构可视化效果，也符合机械装配的合理公差范围；外部调节段设计了多组等距排布的矩形防滑凸棱，凸棱边缘做0.3mm倒角处理，同时在套筒表面设计螺旋走向的开槽结构，通过拉伸切除命令生成贯通式槽位，槽位边缘做曲面顺滑处理，模拟真实道具的机械调节结构。材质渲染阶段，主体握持段采用哑光磨砂金属材质，调节凸棱与发射端采用亮面镀铬金属材质，弹簧部件采用发黑弹簧钢材质，通过材质粗糙度、金属度参数的差异化调整，区分不同部件的质感层次，渲染时添加柔和环境光，突出金属表面的光影反射效果，避免过强反光造成结构细节丢失。设计思路上以影视原作光剑的视觉特征为核心，在不破坏整体造型辨识度的前提下优化了内部结构的合理性，将原作中虚化的能量发射结构转化为可直观查看的机械嵌套结构，既满足影视周边爱好者的外观还原需求，也可作为机械结构教学的演示案例，模型各部件均为独立可编辑实体，支持后续拆分打印、结构改装等二次创作，整体造型比例协调，细节刻画兼顾视觉表现力与机械合理性，没有冗余的装饰结构，每一处凸棱、开槽、挂环结构都对应真实道具的功能设定，尾部挂环采用圆钢弯曲造型，与主体尾部做一体化连接处理，保证结构的完整性。
