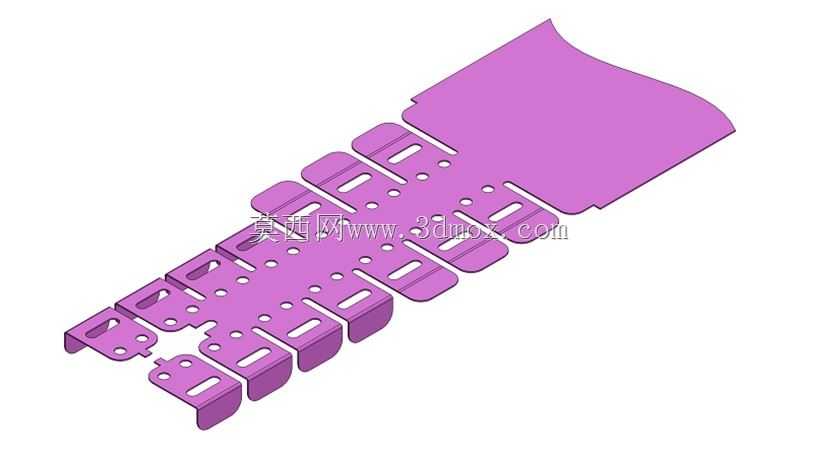

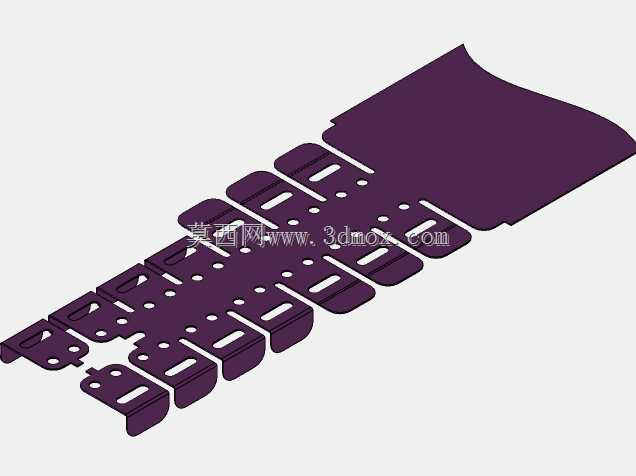

多工位级进冲压料带结构设计

该结构为精密五金冲压生产用级进模料带载体，主要应用于电子接插件、小型五金结构件的连续大批量冲压生产场景，适配高速冲床的连续自动化作业工况，可在单次料带步进送料过程中依次完成冲裁、弯曲、成型、切边等多道冲压工序，全程无需人工周转工件，能够大幅提升薄型五金零件的生产效率与成型一致性，有效降低单工序生产带来的定位误差与周转损耗。料带整体采用单侧载体+双侧辅助定位的结构设计，沿送料方向依次排布各工位的工艺孔、冲裁轮廓与成型工位，初始工位先冲制定位导正孔，为后续所有工位提供统一的定位基准，保证每一次步进送料的位置精度控制在微米级范围内，避免多工位累积误差导致的零件尺寸超差。料带的各工位之间预留了足够的搭边宽度，既能够保证料带在高速步进过程中的结构强度，避免送料过程中出现料带拉扯变形、断裂的问题，也为各工位的凸模、凹模安装预留了足够的结构空间，方便模具的加工装配与后期维护调整。料带上的型孔排布完全匹配零件的成型顺序，先完成零件上各安装孔、定位槽的冲裁，再逐步完成局部的折弯、打凸等成型工序，最后在末端工位完成成品与料带的分离，所有成型工序的变形量都经过分步拆解，避免单次成型变形量过大导致的零件开裂、回弹超差问题。料带的整体宽度适配常规窄型送料机的安装边界，送进步距匹配标准高速冲床的送料参数，无需对现有冲压设备进行额外改造即可直接适配生产，料带的搭边尺寸经过优化，在保证送料强度的前提下尽可能压缩工艺废料占比，能够有效提升原材料利用率，降低大批量生产的材料成本。料带上的定位孔位置与成型工位的相对位置经过反复校验，保证各工位的成型位置精准对应，弯曲工位的料带预留了回弹补偿余量，能够抵消薄料冲压成型后的回弹变形，保证最终成型零件的尺寸精度符合设计要求。
