多工位连续冲压级进模结构设计

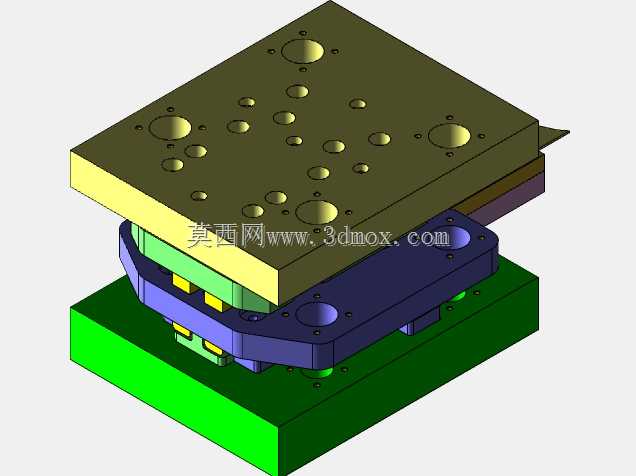

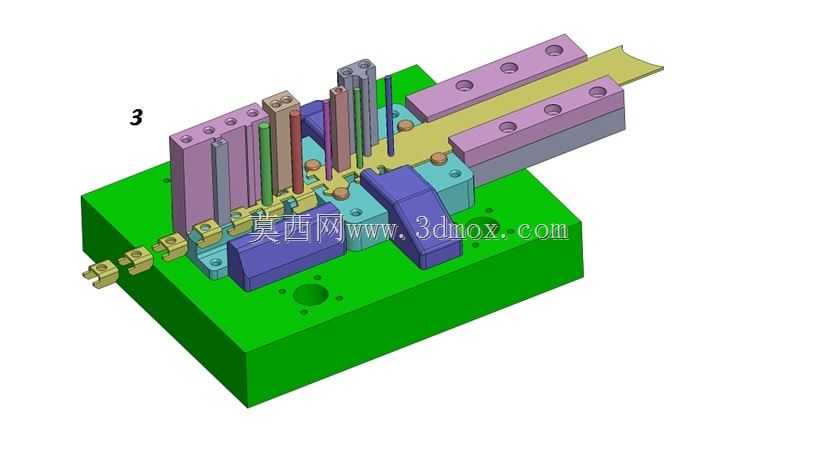

该套级进模结构面向五金零部件大批量连续冲压生产场景设计，主要应用于电子接插件、小型五金端子、家电五金配件等需要多工序连续成型的零件加工环节，能够在单台压力机的单次行程内，通过带料的连续送进，依次完成冲裁、弯曲、成型、落料等多道冲压工序，全程无需人工周转半成品，可大幅提升小尺寸复杂五金件的生产效率与成型一致性。整套模具采用下模座固定、上模随压力机滑块往复运动的经典冷冲模架构，下模座采用整体式加厚绿色模座结构，为整套模具提供稳定的安装基准，模座上预留了标准的压力机安装槽与定位销孔，可适配主流开式单点压力机的安装接口，安装边界可覆盖常规中小吨位压力机的工作台面尺寸，无需额外改装即可完成装夹调试。模具内部沿带料送进方向依次排布多组独立工位，不同工位分别设置对应功能的凸模与凹模镶块，包括冲导正孔工位、冲外形余料工位、多次弯曲成型工位、整形工位以及最终落料工位，各工位之间通过导正销与抬料钉实现带料的精确定位与顺畅送进，避免带料在工位间传递时出现偏移导致的成型尺寸超差。上模部分设置有多组独立的凸模固定座，不同功能的凸模通过压板与紧固件独立固定，便于后续针对易损冲头进行快速更换维护，同时设置有等高套筒与卸料弹簧，为卸料板提供均匀稳定的卸料力，确保冲压完成后带料能够平稳脱离凸模，避免带料随凸模上行出现变形。模具的送料导向部分设置有双侧导料板，对金属带料的两侧进行全程限位，同时在关键工位设置有浮升导料销，将完成冲压的带料抬升至凹模面以上，避免带料送进过程中与凹模表面的成型凸起发生剐蹭，保障带料送进的顺畅性。整套模具的成型组件采用镶拼式结构设计，将易磨损的刃口部分与成型部分设计为独立镶件，无需更换整套模仁即可完成磨损部位的维修更换，有效降低模具的长期维护成本，同时各工位的成型行程经过精准匹配，确保各工序的成型力不会相互干扰，避免带料在成型过程中出现拉扯变形，保障最终冲压零件的尺寸精度与形位公差满足批量生产要求。
