集装箱用直角加固ISO角件结构设计

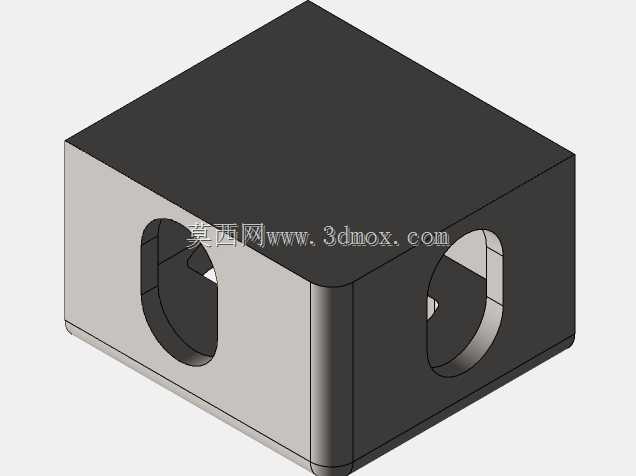

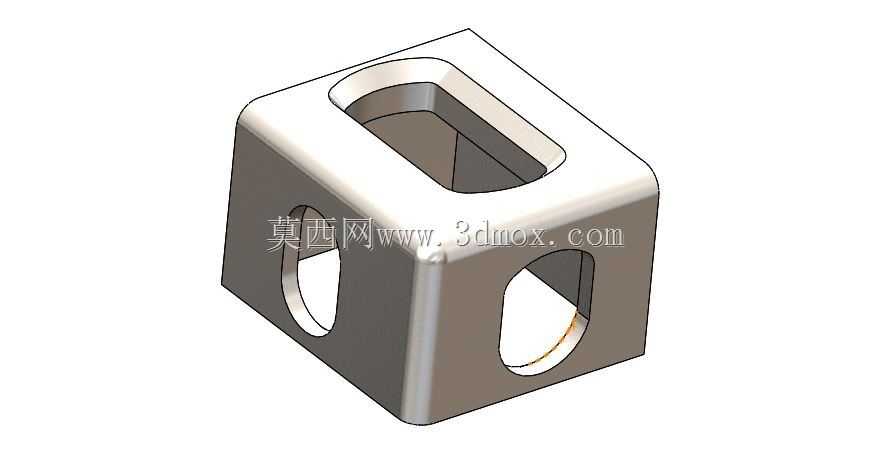

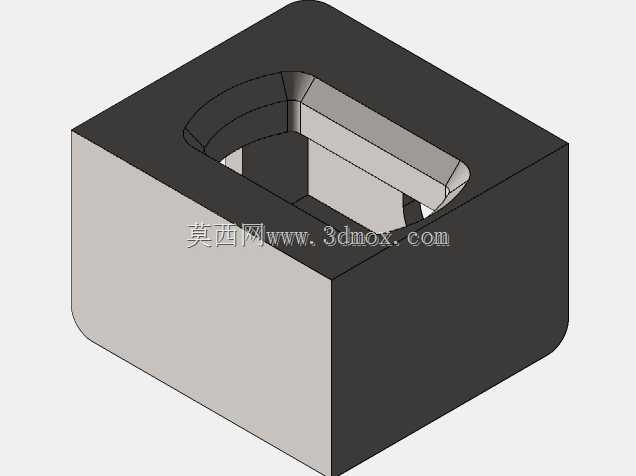

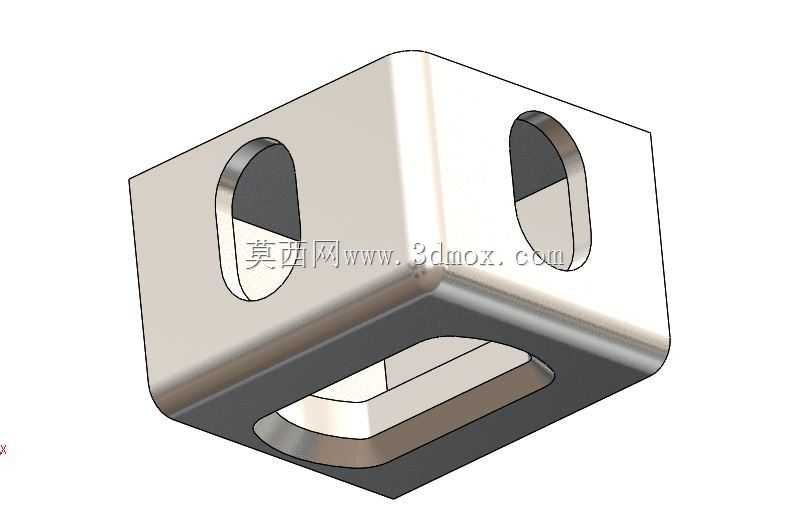

这款角件是针对集装箱、金属周转篮、车载储物框架等框体类结构设计的直角连接加固部件，主要应用在框体结构的垂直棱边交汇位置，承担相邻壁板的连接定位、载荷分散、结构强化作用，在物流周转容器、车载储物箱体、工业物料篮、定制化金属箱柜的生产组装场景中广泛使用，能够有效解决框体直角位置易变形、连接强度不足、安装对位困难的常见问题。从功能特性来看，该角件采用三面贴合的直角结构设计，能够同时与框体交汇的三个垂直面完全贴合，相比传统的平面角码，接触面积提升两倍以上，受力时可以将单点载荷均匀分散到三个相邻壁板上，避免局部应力集中导致的壁板弯折、连接松脱问题。角件的两个垂直立面分别设计了长圆形安装孔，这类孔位可以兼容一定范围内的安装位置偏差，在现场组装时不需要极高的打孔精度就能顺利对位安装，降低了组装过程中的对位难度，同时长圆孔也预留了热胀冷缩的位移余量，在温差较大的户外使用场景下，不会因为材料热胀冷缩产生的内应力导致连接部位开裂。角件的底面设计了方形镂空结构，一方面可以减轻角件自身重量，降低整体结构的负重，另一方面镂空位置可以作为捆扎固定的穿绳位，在物流运输过程中，捆扎带可以穿过该镂空位置将箱体与运输载体绑定，避免运输过程中箱体移位。从设计思路来看，这款角件采用一体化冲压折弯成型工艺，整体没有拼接焊缝，结构强度远高于焊接组合的角件，所有棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升角件的抗疲劳寿命，在反复承受颠簸载荷的使用场景下，不容易出现开裂失效问题。在安装边界方面，该角件的直角内边尺寸适配常规2-3mm厚度的金属板材框体，安装时只需要将角件卡在框体的直角外侧，使用螺栓或者抽芯铆钉穿过立面的长圆孔与壁板固定即可，不需要额外的焊接工序，既可以用于新箱体的生产组装，也可以用于老旧破损箱体的直角位置加固修复，替换损坏的原有角件时不需要对箱体结构做额外改动，适配性较强。在实际使用中，这类角件不仅可以用于标准集装箱的边角加固，也可以灵活应用在自制储物篮、车载工具箱、工业物料周转箱、户外设备防护框架的直角位置，根据框体的尺寸大小选择对应规格的角件，在每个直角位置安装一个，就可以大幅提升整个框体的结构刚性，减少框体在承重、吊装、运输过程中的变形量，延长框体结构的使用寿命。
