框架式ISO标准罐式储运油舱结构设计

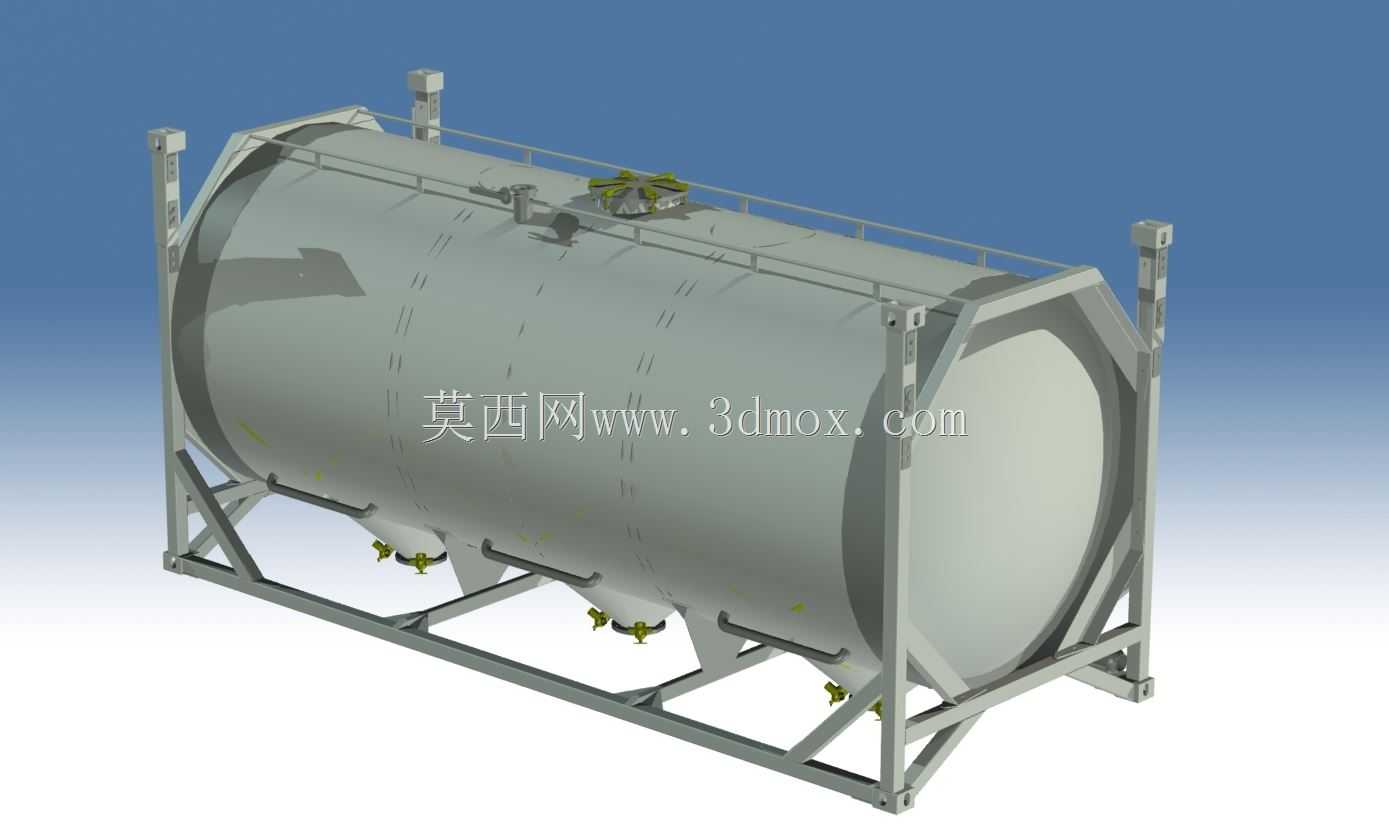

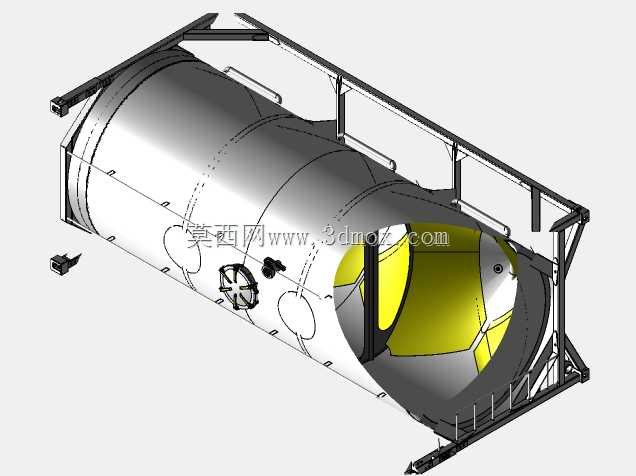

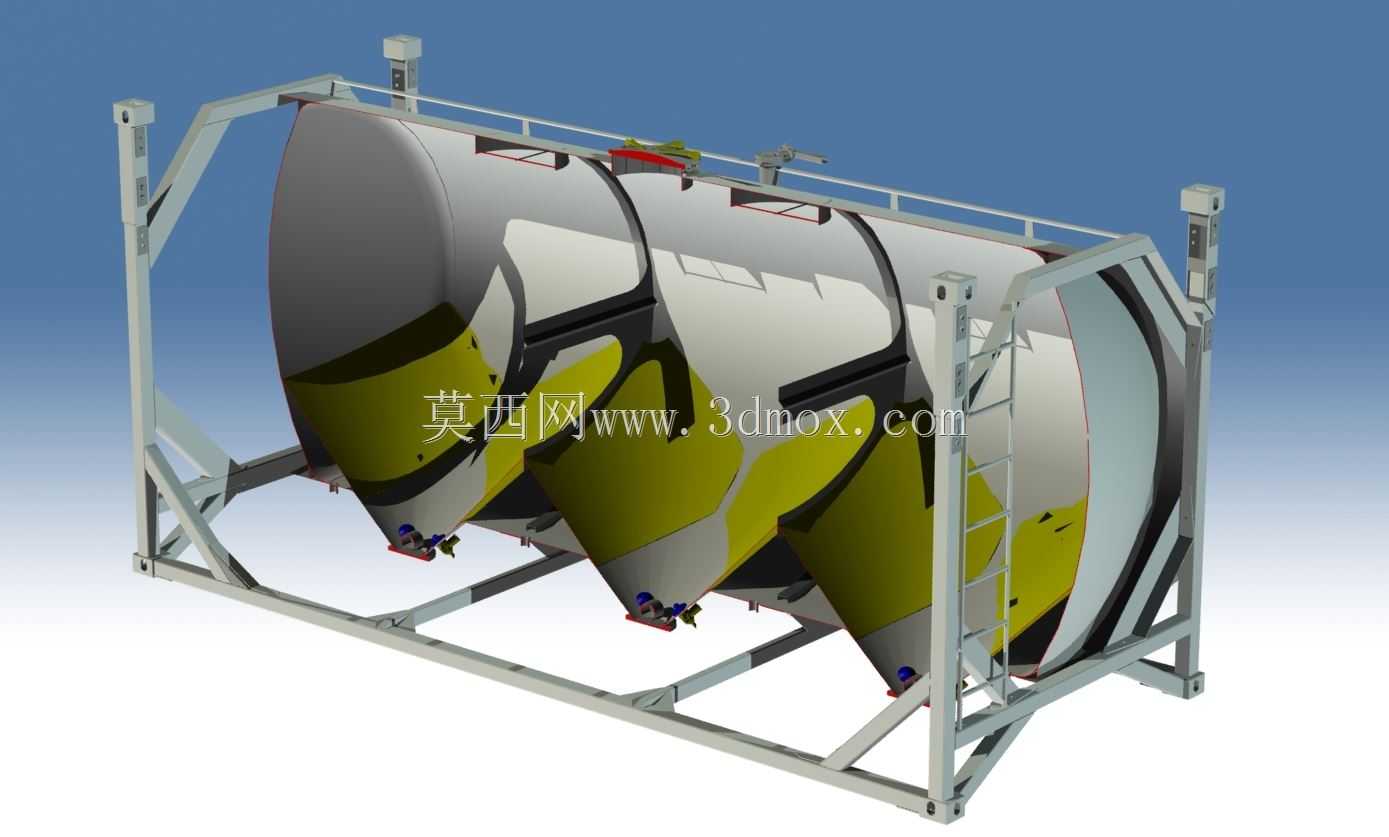

该款框架式ISO标准油舱主要面向国际多式联运场景下的液态油料运输需求，适配公路、铁路、海运等多种运输方式的标准载具接口，可直接吊装至标准集装箱运输车架、铁路平车以及集装箱船货舱位，无需额外定制适配工装，能够大幅降低跨运输方式转运的换装成本，提升油料长途配送的周转效率。设备核心用途为储运符合ISO运输规范的轻质燃油、润滑油及部分非强腐蚀性液态化工油品，可满足大宗油料跨区域调拨、工地临时油料补给、偏远站点油料配送等场景的密闭储运需求，全程实现油料与外界环境的隔离，避免运输过程中出现洒漏、挥发、杂质混入等问题。产品采用三锥底卧式罐体组合结构，三个独立锥底储舱共用外部承载框架，每个储舱底部设置独立卸料口，可实现不同品类油料的分舱储存与单独卸料，避免混油风险；锥底结构设计能够让舱内油料在卸料时依靠重力自然汇集至出料口，大幅降低舱内残液存量，减少卸料后的清舱工作量。外部框架采用高强度型钢焊接成型，完全匹配ISO标准集装箱的角件位置与吊装尺寸，框架顶部设置带护栏的操作平台与爬梯，方便作业人员登舱完成阀门操作、液位检查、日常检修等作业；框架边角位置设置标准集装箱角件，可兼容所有标准集装箱的吊装、锁固、堆码工装，满足多层堆码存放的强度要求。设计过程中优先考虑储运安全性与结构可靠性，罐体采用圆弧过渡曲面设计，降低液态油料在运输过程中产生的晃动冲击对罐体结构的影响，框架与罐体之间设置柔性缓冲支撑结构，吸收运输过程中来自路面、轨道、海浪的振动载荷，避免罐体与框架硬连接位置出现应力集中开裂的问题。外形尺寸完全遵循ISO标准集装箱的边界要求，整体外廓尺寸与20英尺标准集装箱保持一致，可直接适配现有所有标准集装箱的载具、吊装设备、堆场货位，无需对现有物流基础设施进行改造；安装时仅需通过标准锁具将框架底部角件与载具锁固即可完成固定，顶部角件可满足空舱或重舱状态下的吊装、堆码作业要求，整体结构兼顾了运输适配性、使用便捷性与运行安全性。
