巴哈赛车转向操纵机构总成结构设计

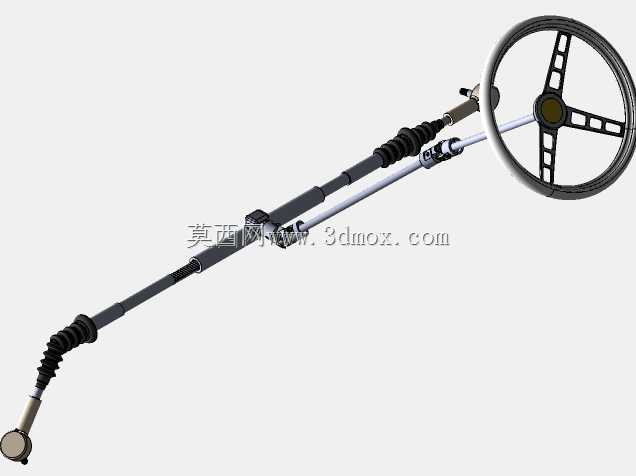

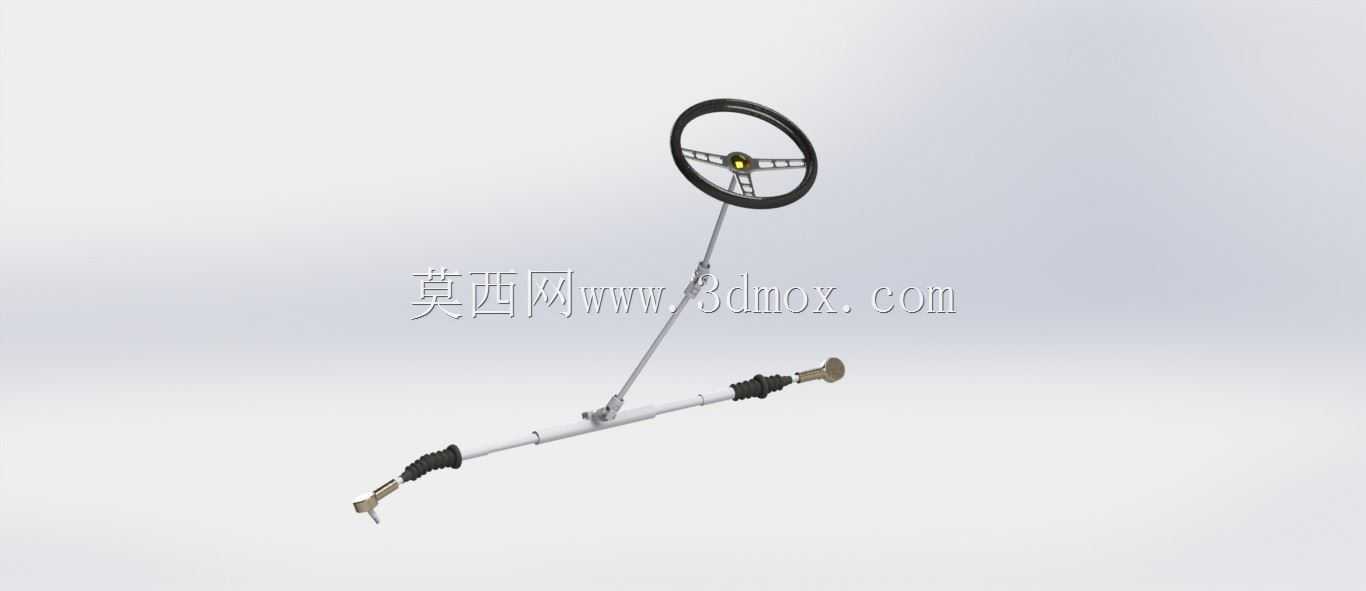

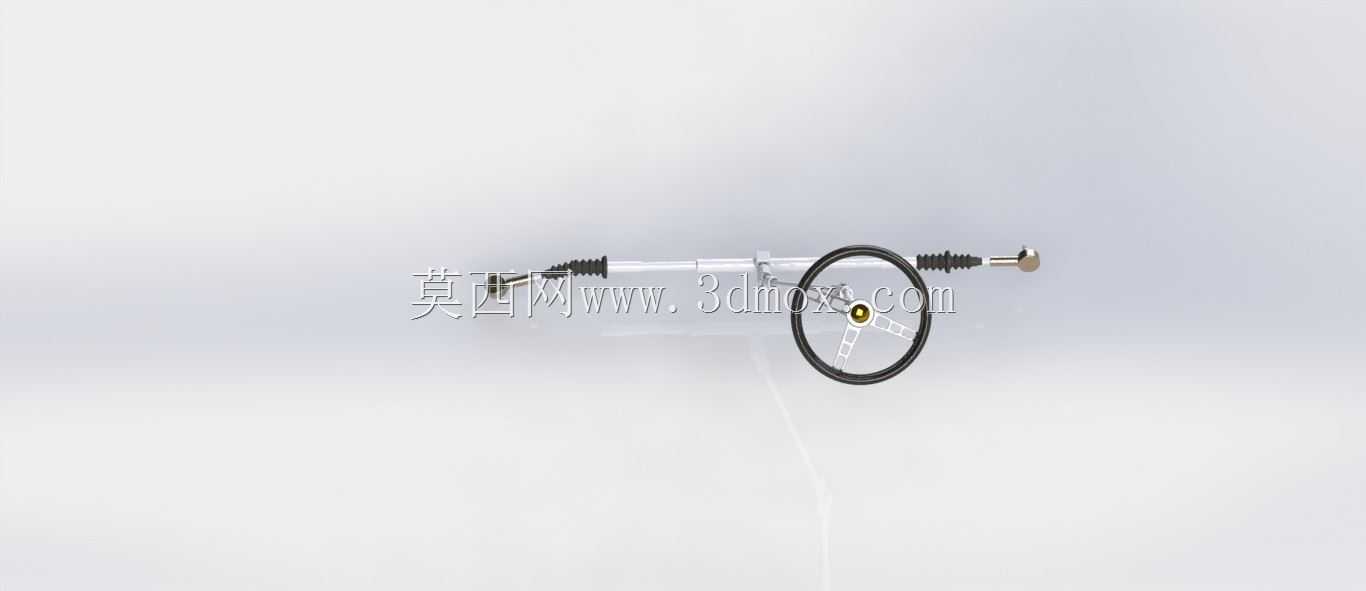

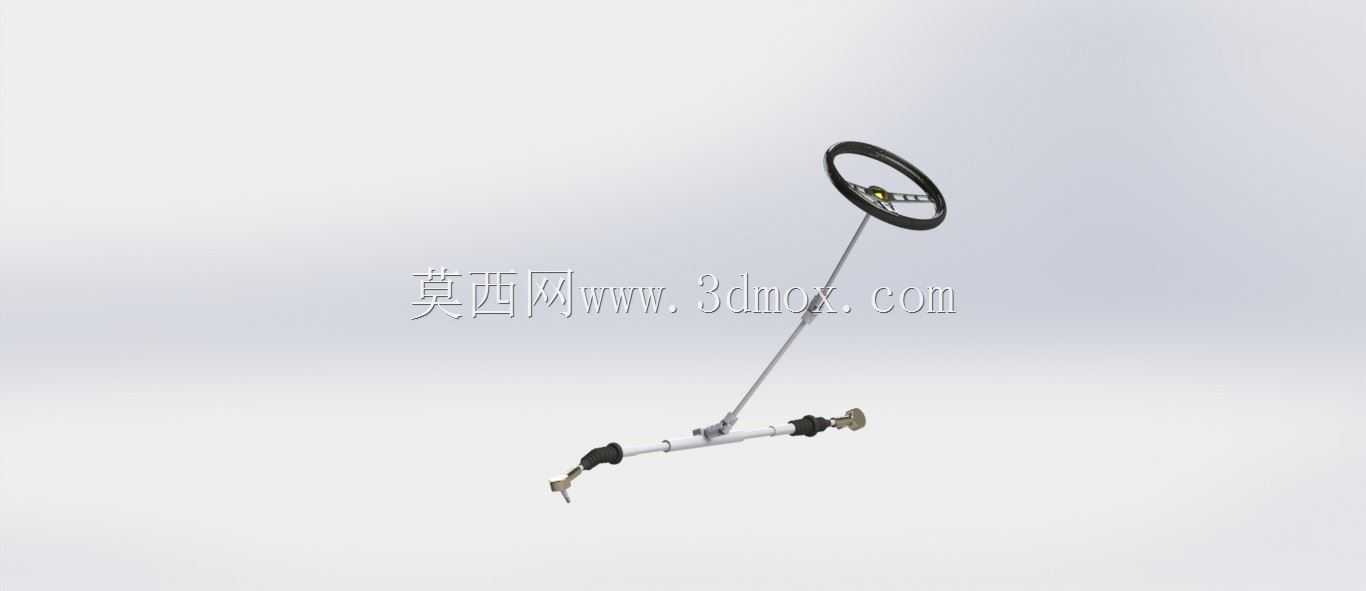

这套转向操纵机构是专为小型越野巴哈赛车开发的核心操控部件，主要应用于非道路越野赛事的小型全地形赛车、业余改装越野卡丁车以及场地竞技巴哈车辆的转向系统搭建，承担着将驾驶员的转向操作力矩精准传递至转向轮、实现车辆行驶方向控制的核心功能，直接决定车辆在复杂越野路况下的操控响应精度与驾驶安全性。从功能特性来看，整套机构采用转向柱直连转向拉杆的传动布局，方向盘采用镂空轻量化环形设计，轮圈表面做防滑适配处理，能够在颠簸越野路况下为驾驶员提供稳定的握持摩擦力，避免剧烈震动下出现脱手风险；转向柱采用分段式刚性连接结构，中间设置角度调节适配位，可根据不同驾驶员的坐姿习惯、驾驶舱布局调整倾斜角度，兼顾不同身高驾驶者的操作舒适度；下部的横拉杆总成两端配备可调式球头结构，可通过调整拉杆长度实现前轮前束参数的精准校准，匹配不同的底盘调校设定，球头部位采用防尘密封结构设计，能够阻挡越野场景下的泥沙、灰尘进入铰接部位，降低行驶过程中的部件磨损，延长机构的使用寿命。在设计思路上，整套结构优先兼顾轻量化与结构强度，转向柱主体采用中空管材设计，在保证抗扭、抗弯强度满足越野冲击载荷要求的前提下，尽可能降低部件自重，减少车头前部的簧下质量占比，提升车辆在颠簸路面的行驶循迹性；各铰接点的位置经过运动学仿真校核，确保转向过程中左右轮的转角关系符合阿克曼转向几何特性，减少转向过程中的轮胎滑动磨损，同时避免转向机构与悬架、车架部件出现运动干涉。从安装边界来看，方向盘的握持直径适配常规赛车方向盘的通用安装尺寸，转向柱上部预留标准花键连接位，可直接适配通用快拆方向盘基座；下部横拉杆的两端球头采用标准锥面连接结构，可直接匹配巴哈赛车通用的转向节安装接口，转向柱中部预留两个固定安装点位，可通过焊接或螺栓连接的方式固定在赛车驾驶舱前部的车架横梁上，整套机构的纵向安装长度可通过转向柱的伸缩调节适配不同轴距的小型巴哈车架，横向拉杆的长度调节范围覆盖多数小型越野赛车的前轮轮距设定，无需额外做结构修改即可完成装车适配，能够满足多数巴哈赛车改装、赛事原型车搭建的转向系统使用需求。
