法式咖啡冲煮器具套装结构设计

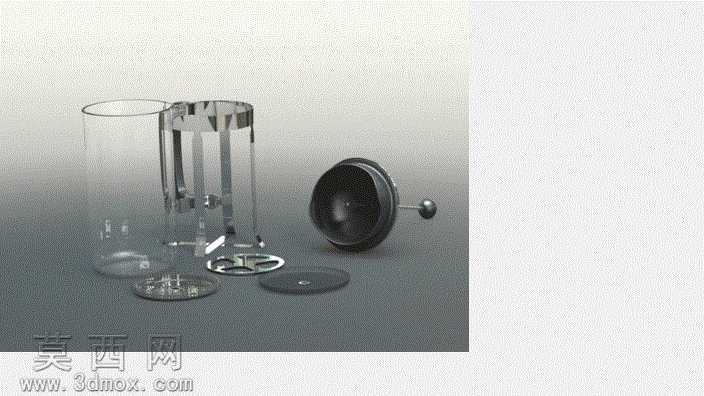

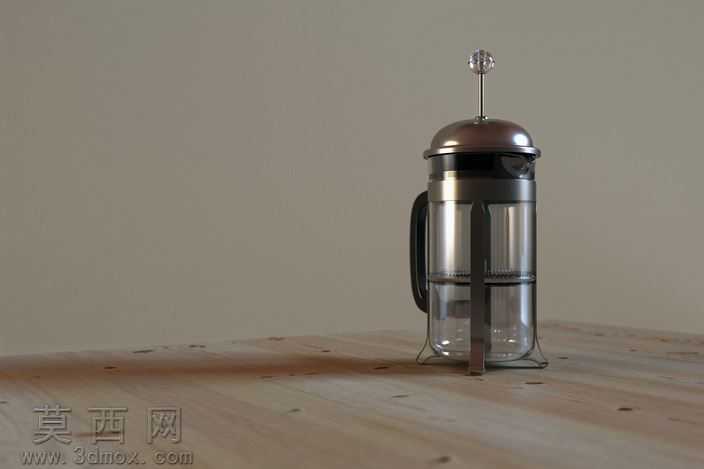

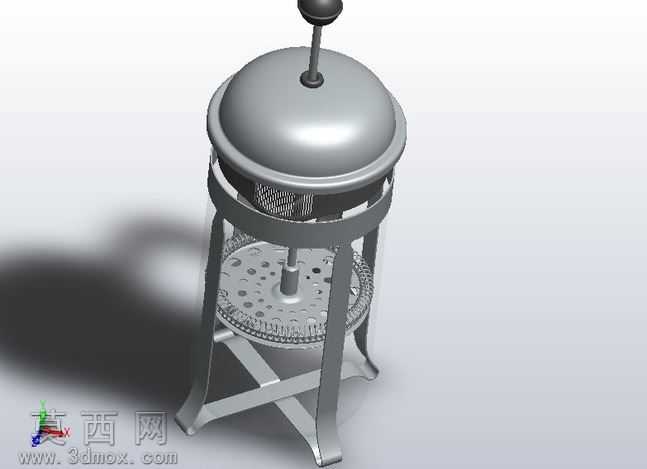

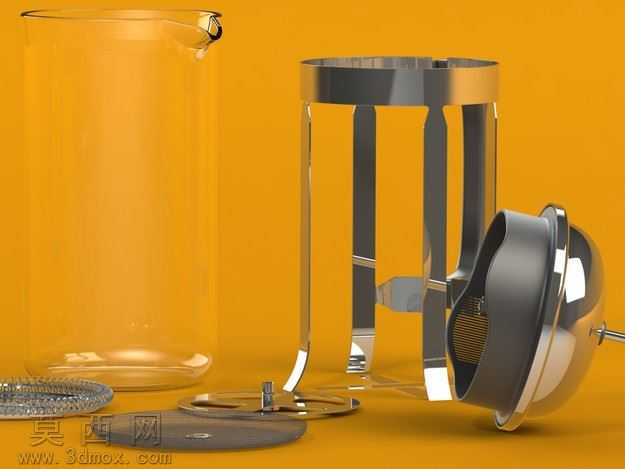

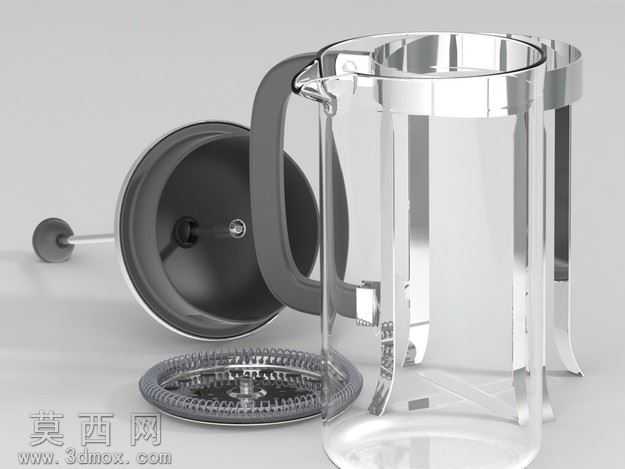

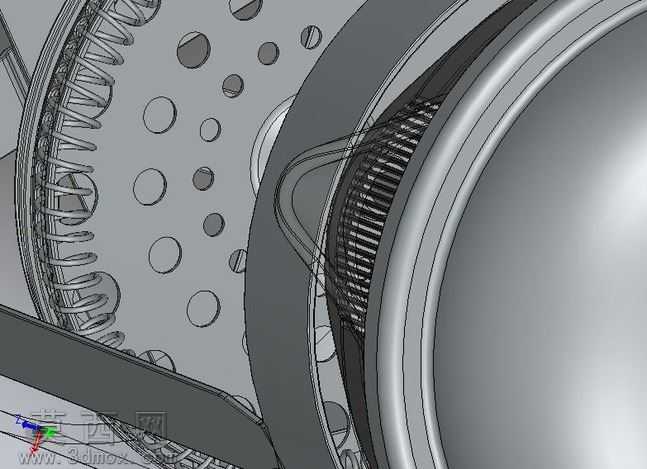

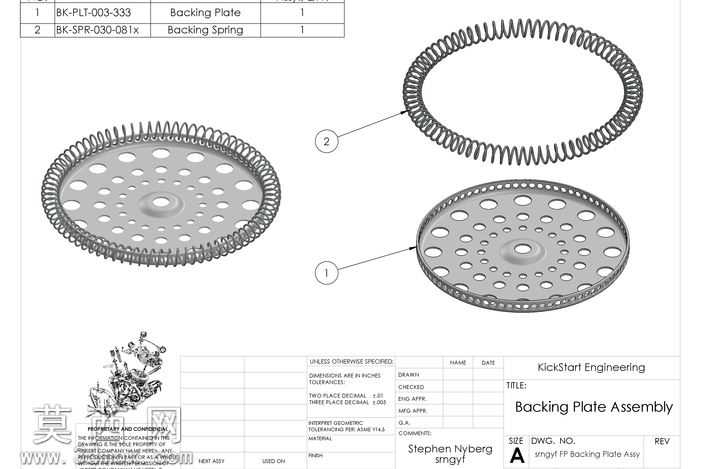

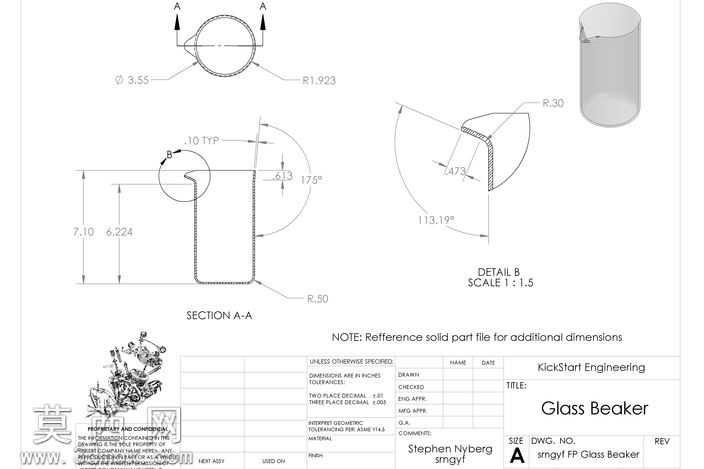

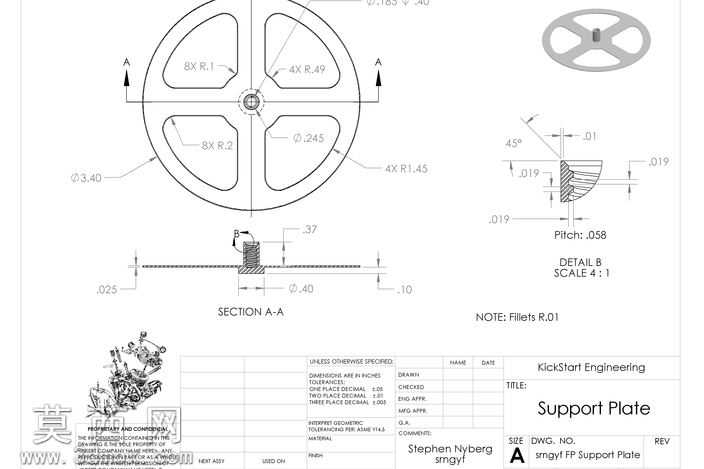

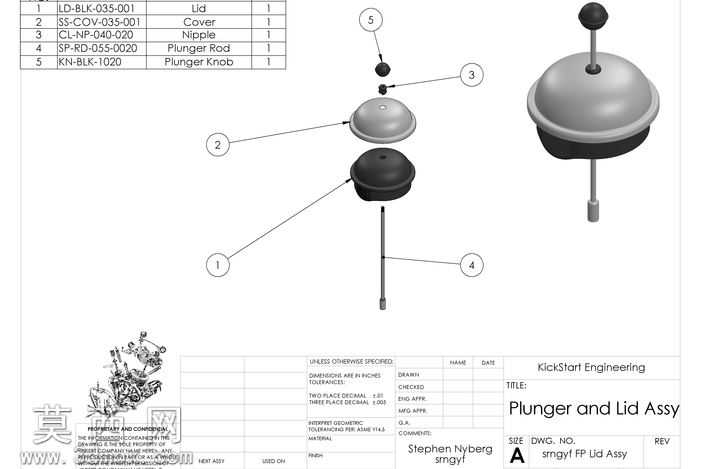

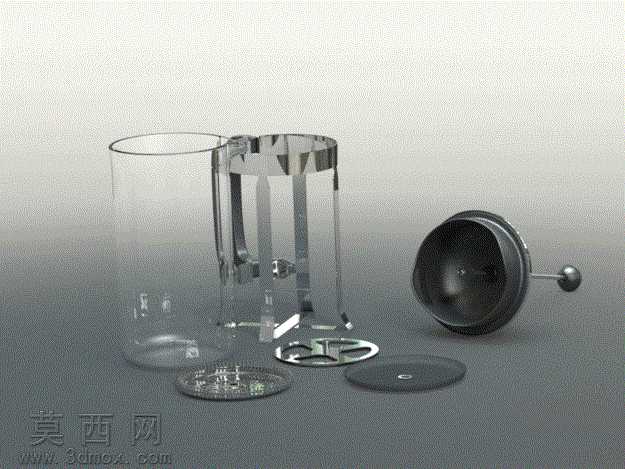

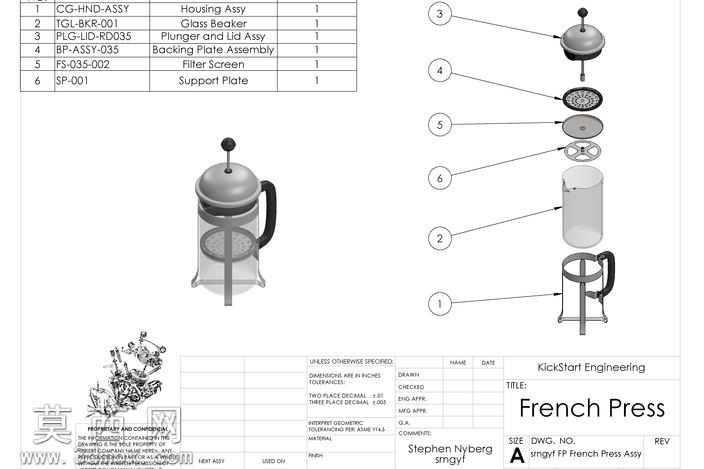

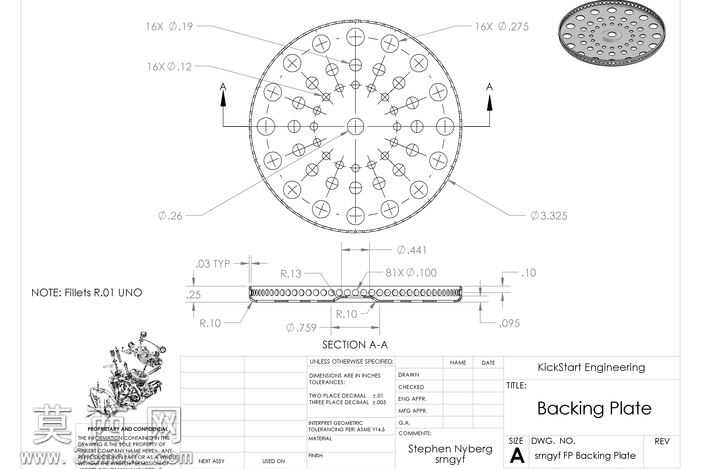

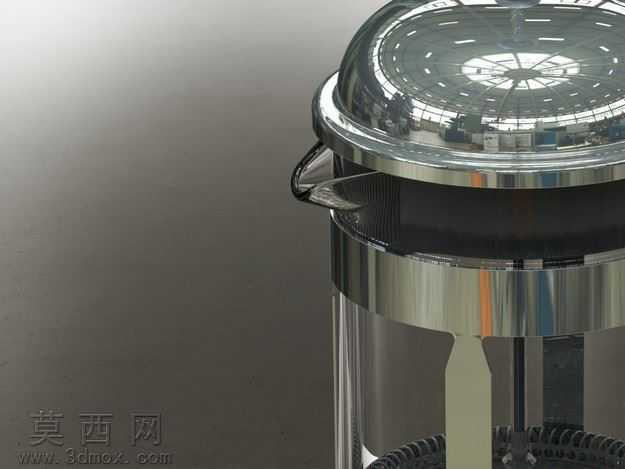

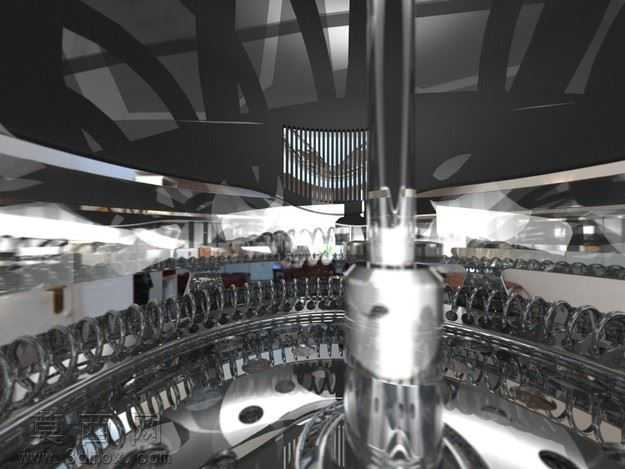

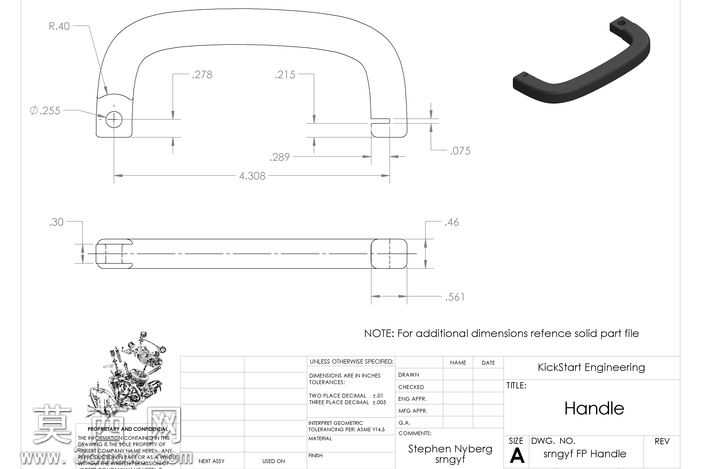

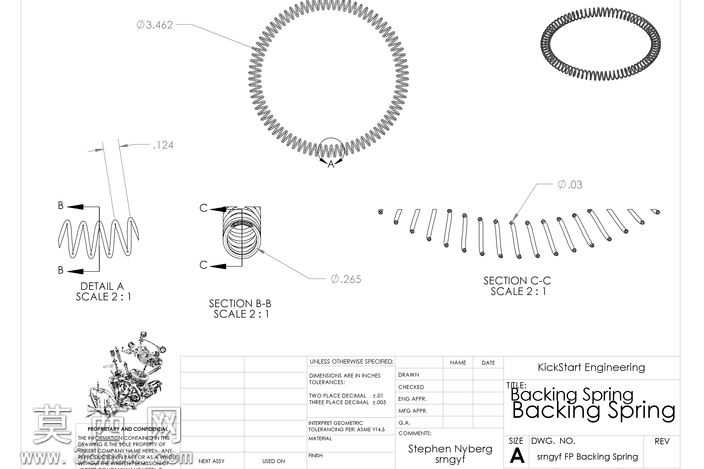

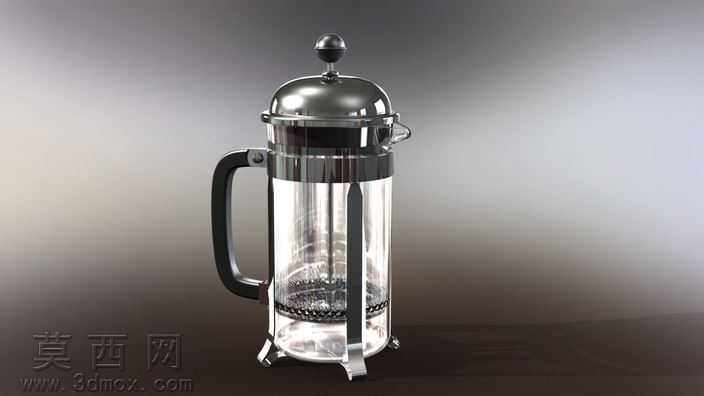

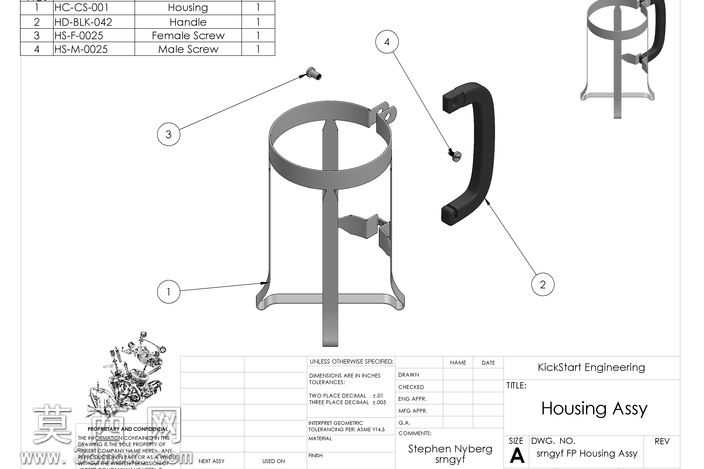

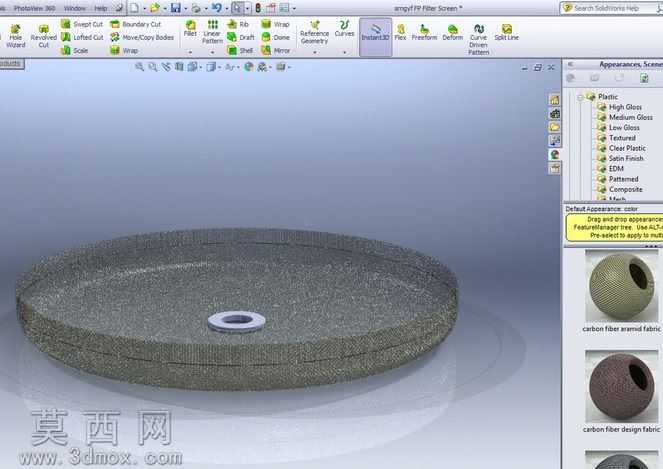

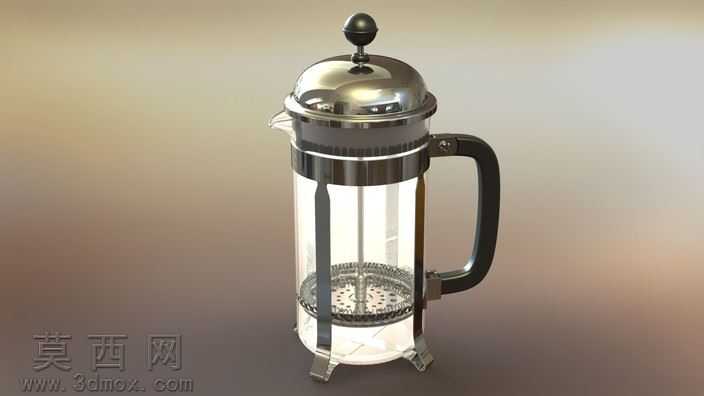

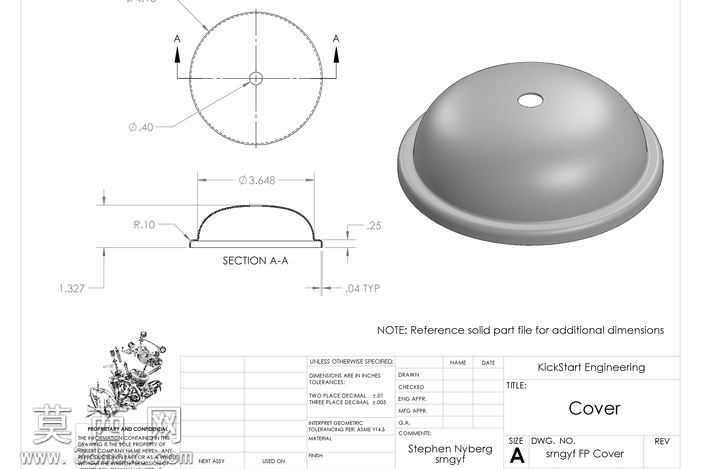

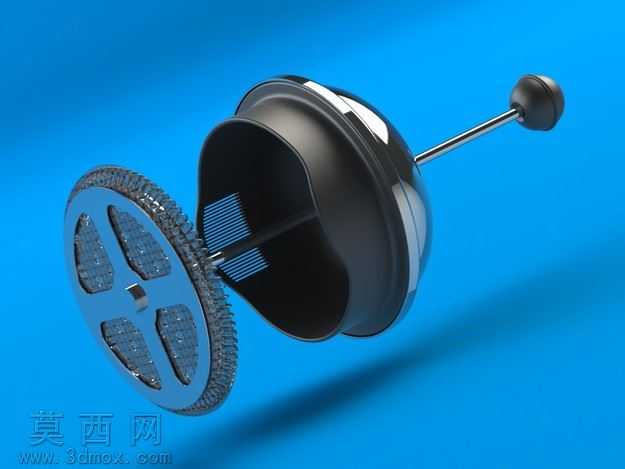

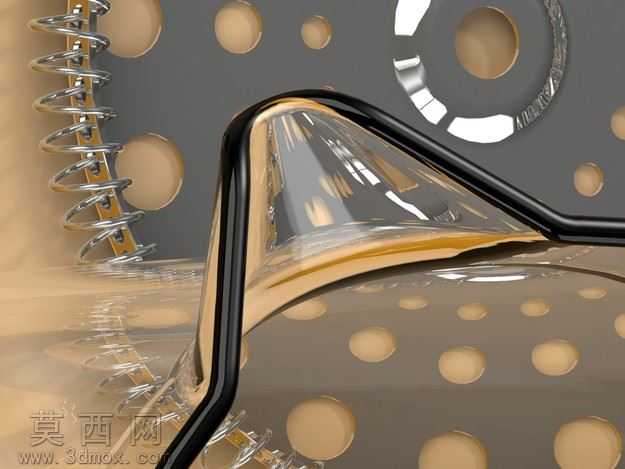

本作品为法式咖啡冲煮器具套装的三维建模设计，采用SolidWorks完成全参数化零件建模与整体装配，完整还原了手冲法压咖啡器具的全部结构细节。建模过程中首先对整套器具进行功能模块拆分，分别完成透明玻璃冲煮杯身、金属压杆组件、滤压滤网、密封胶圈、顶盖旋扣、配套接碟等独立零件的建模，针对玻璃材质的杯身，建模时严格把控杯壁厚度的均匀性，还原高硼硅玻璃通透薄壁的结构特征，杯口做圆滑卷边处理，杯底做加厚防滑结构设计，保证结构合理性与真实使用场景的匹配度。针对金属材质的压杆与滤网组件，建模时还原了金属杆件的表面抛光质感结构，滤网部分做细密网孔的阵列特征设计，同时还原压杆与滤网之间的弹簧复位结构，精准呈现弹簧的螺距、线径参数，保证压杆下压、回弹的结构逻辑符合真实产品的运动逻辑。整套模型完成装配后，通过配置功能生成了两种装配状态：其一为滤盖完全压入杯底的冲泡完成状态，其二为滤盖抬升至杯口的待使用状态，同时配套完成对应工程图纸的视图布局，涵盖零件爆炸视图、装配剖视图、关键尺寸标注视图。渲染阶段针对不同零件赋予对应材质：玻璃部件设置高透射率、低粗糙度的透明材质参数，还原玻璃的通透折射效果；金属部件设置高反射、细微磨砂的金属材质，还原不锈钢抛光后的质感；密封胶圈设置哑光黑色橡胶材质，还原橡胶的柔性质感；配套接碟分别设计了金属镀铬与玻璃两种材质方案，满足不同场景的展示需求。整套模型的结构设计完全贴合日常咖啡冲煮的使用逻辑，各零件之间的配合间隙、装配公差均按照日常民用五金产品的设计标准设置，既保证了外观的精致还原度，也具备结构合理性，可用于产品外观展示、结构原理演示、周边文创设计参考等场景。
