机器人竞赛用内抓取式锥形件夹持夹具

　　这款夹具的核心应用场景面向机器人竞技赛事中的锥形物料拾取工位，适配赛事规则下的单工件抓取作业要求，可直接搭载在小型移动机器人或机械臂末端执行端，完成锥形游戏元素的拾取、转移与码放动作。从结构功能来看，夹具采用内撑式抓取逻辑，区别于常规外夹式夹爪，它从锥形工件的顶部内孔伸入，通过下端的分体式卡爪结构向外撑开，贴合锥体内壁实现稳定抓取，单次作业仅针对单个锥形工件，避免多工件干涉导致的拾取失败，适配赛事中分散排布的锥形物料拾取节奏。

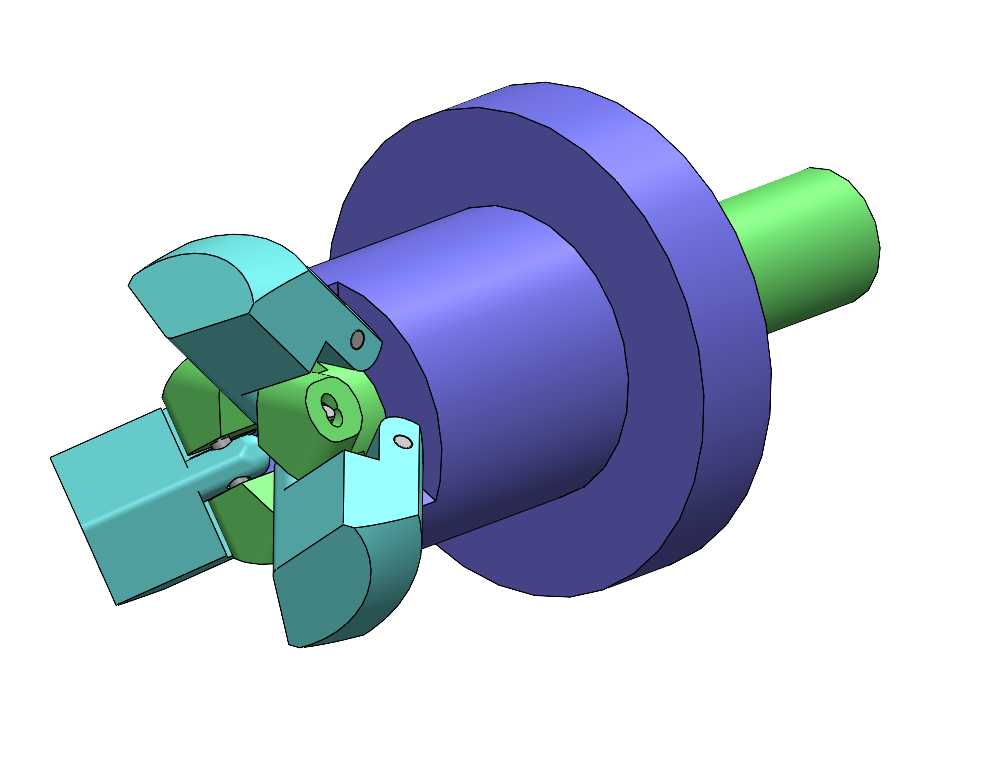

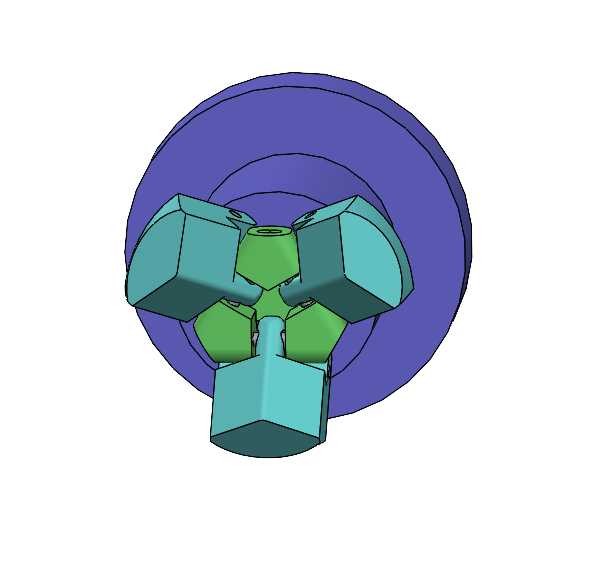

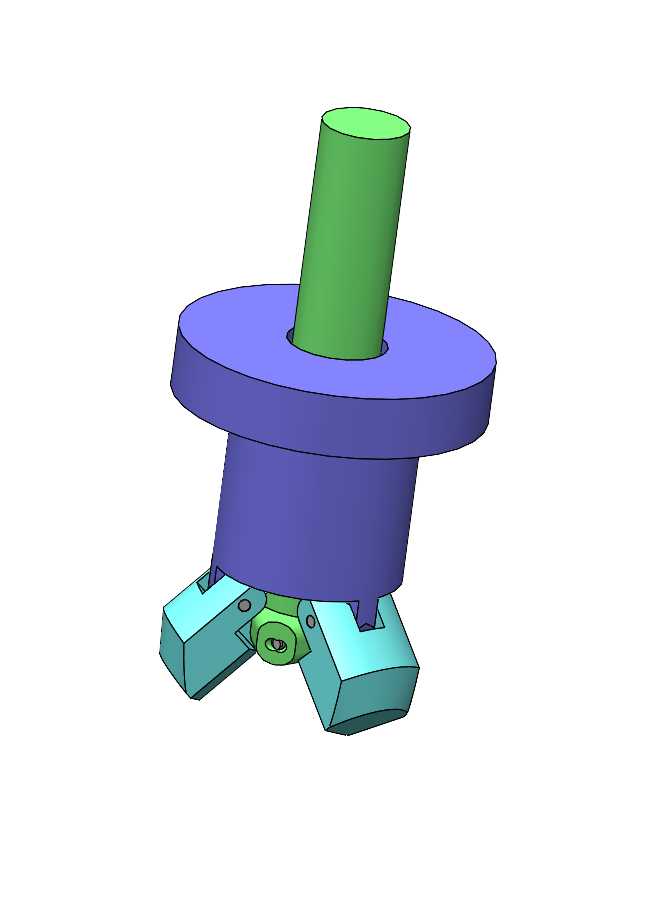

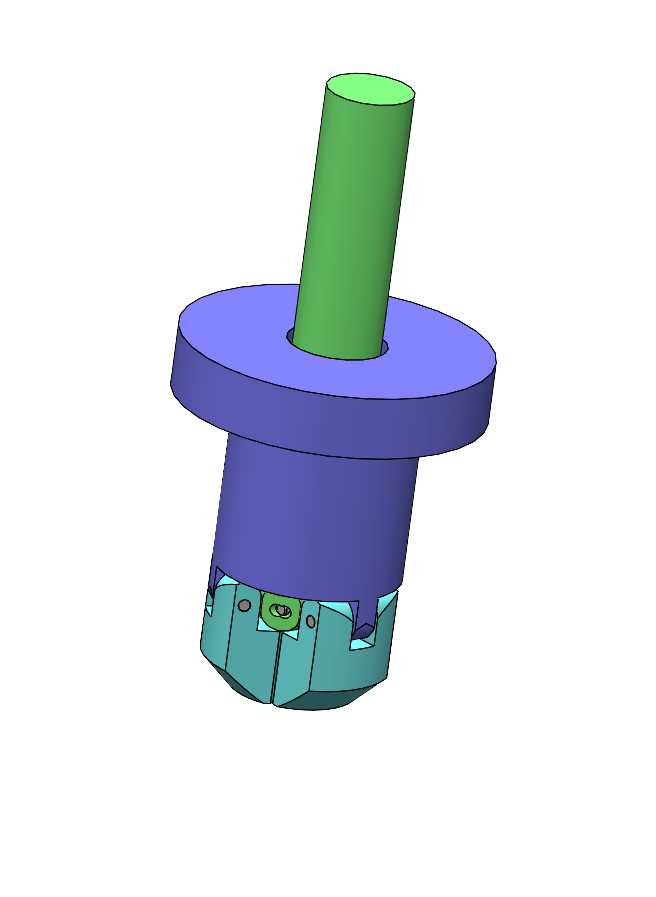

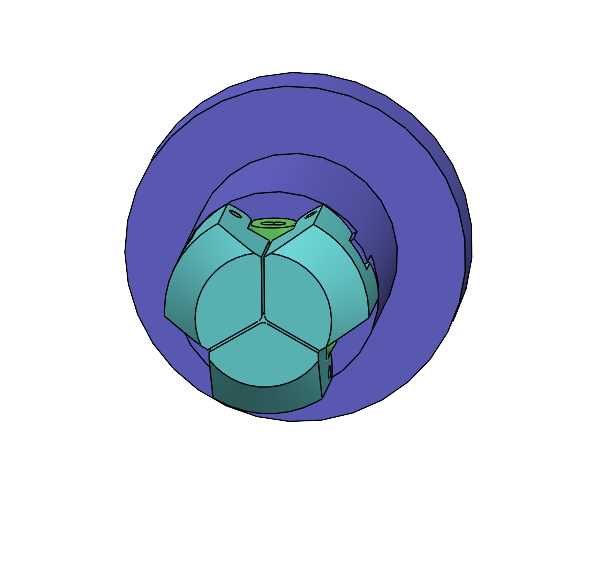

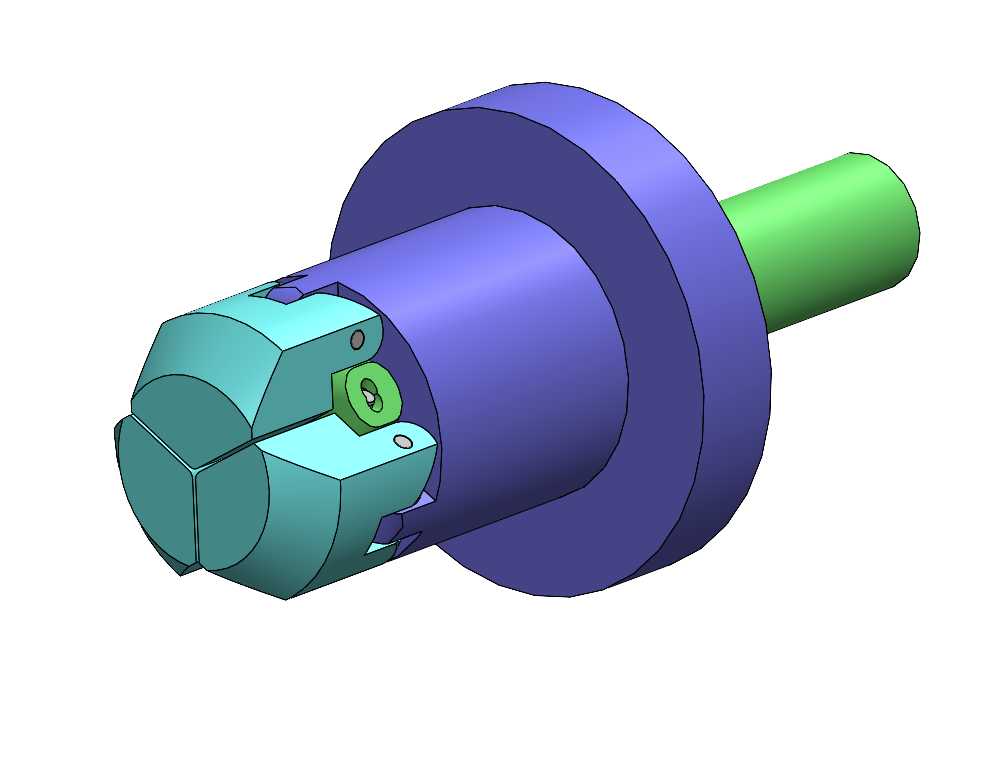

　　设计思路上，整体结构做了分层布局，最上方的绿色圆柱段为末端安装对接段，直径匹配常规小型机器人末端的标准安装孔位，可直接插入锁紧，无需额外设计转接法兰，安装边界控制在直径20mm的圆柱空间内，不会占用过多机器人末端的负载与安装空间。中间的紫色圆盘为限位定位结构，当夹具下行插入锥体内孔到设定深度时，圆盘下端面会抵在锥形工件的上端面，既控制插入深度避免卡爪过伸损伤工件内壁，也能在抓取过程中提供轴向限位，防止工件在转移过程中沿轴向滑脱。下方的紫色圆柱段为卡爪的驱动容纳腔，内置弹性撑开与复位结构，最下端的分体式青绿色卡爪为直接接触工件的执行部分，卡爪的外轮廓做了与锥体内壁匹配的锥度设计，撑开后可与内壁形成面接触，增大接触摩擦力，即使机器人快速移动、转向也不会出现工件掉落的情况。

　　实际使用中，该夹具无需额外配置复杂的驱动源，仅靠机器人下行的插入动作即可触发卡爪的撑开锁紧，上行转移到目标位置后，通过上端的触发结构即可实现卡爪复位松开工件，整套动作逻辑简单，可靠性高，非常适合赛事场景下的高速作业节奏。卡爪部分采用分体式开槽设计，具备一定的弹性变形量，可适配一定尺寸公差范围内的锥形工件，无需针对单个工件做精准的位置对位，降低了机器人视觉定位的精度要求。整体结构的外形轮廓做了圆角过渡处理，没有尖锐外凸结构，避免在赛事作业过程中剐蹭场地或其他参赛设备，各部件的连接采用标准紧固件组装，维护更换便捷，卡爪磨损后可单独拆卸替换，无需更换整套夹具。从安装适配性来看，整体轴向长度控制在紧凑范围内，搭载在小型机器人上不会超出赛事规则的尺寸限制，重心沿安装圆柱的轴线分布，不会给机器人末端带来额外的偏载力矩，运行稳定性更强。
