水平式快速压紧钮扣夹工装夹具结构

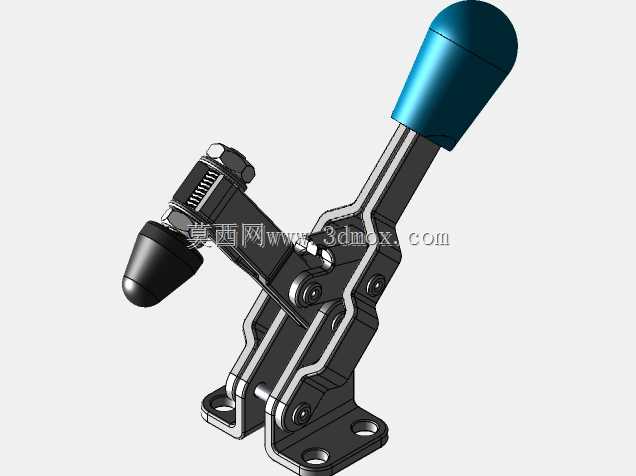

这款水平式快速压紧夹钳是工装夹具领域应用极广的手动压紧构件，在钣金焊接加工工位、小型零部件装配流水线、木质构件胶合固定工序、电子元器件治具定位场景中都能见到它的身影，它的核心作用是在加工或装配过程中，对工件施加稳定可控的压紧力，避免工件受切削力、焊接应力、装配外力作用出现位移、翘曲、错位问题，保障加工精度与装配一致性。从功能特性来看，它采用肘节连杆死点锁止结构设计，操作时仅需扳动带蓝色防滑握套的操作手柄，即可通过连杆机构的力臂放大效应，将人手施加的小握力转化为压头端数百牛的稳定压紧力，当手柄扳动至水平锁止位置时，连杆机构越过力学死点，此时即便工件受振动或反向作用力，夹钳也不会自行松脱，锁止可靠性远高于普通螺旋压紧结构；压头端采用带橡胶缓冲垫的可调式压头，可根据工件厚度差异旋转调整压头伸出长度，橡胶垫既能避免刚性压头刮伤工件表面，也能补偿工件厚度公差带来的压紧间隙，适配不同表面硬度的工件装夹需求。从设计思路来看，这款夹钳采用底座固定式安装结构，底部带两个对称布置的安装孔，可通过螺栓直接固定在工装平台、焊接工作台或者装配治具基板上，安装底座与夹钳主体采用一体化铸钢成型，主体连杆、转轴部位均做了渗碳淬火处理，提升铰接部位的耐磨性能，长期反复扳动使用也不会出现转轴旷量、连杆变形问题；操作手柄的握持角度经过人体工学优化，扳动行程控制在60度范围内，操作人员单手即可完成压紧与松脱操作，单工位装夹耗时不超过1秒，相比传统螺栓压紧结构，装夹效率可提升80%以上，非常适合高频次重复装夹的批量加工场景。在外形尺寸与安装边界上，这款夹钳处于闭合锁止状态时，整体高度不超过120mm，底座横向安装孔距为42mm，纵向安装边距为18mm，压头中心到底座安装面的垂直高度在闭合状态下为75mm，最大开口状态下压头抬起高度可达95mm，可适配厚度在0到70mm范围内的工件装夹；安装时需要在工装基板上预留至少110mm的横向操作空间，避免手柄扳动过程中与周边工装构件、加工刀具发生干涉，压头工作端的作用半径为35mm，布置工装时可根据这个尺寸确定夹钳的安装点位，保障压头能够准确压在工件的刚性支撑部位，避免压紧力作用在工件悬空位置导致工件变形。
