Trava侧向安全侧锁结构设计方案

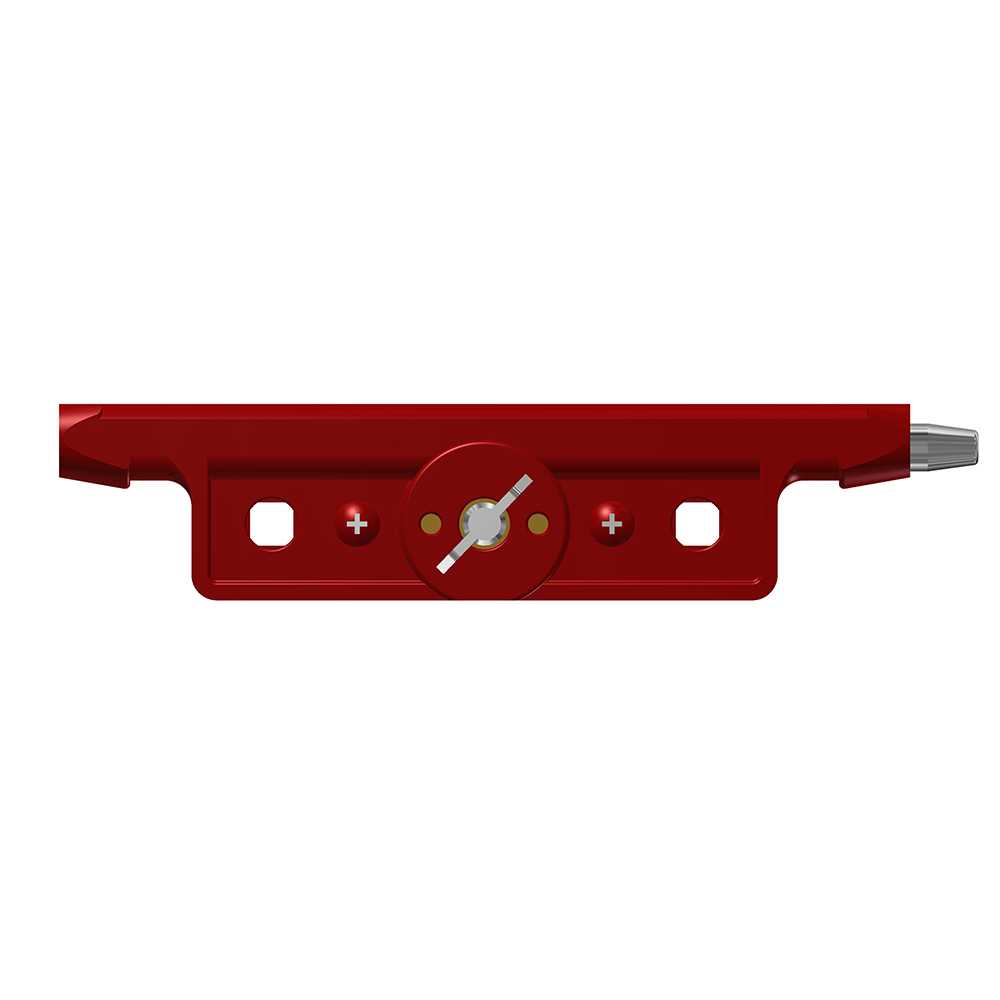

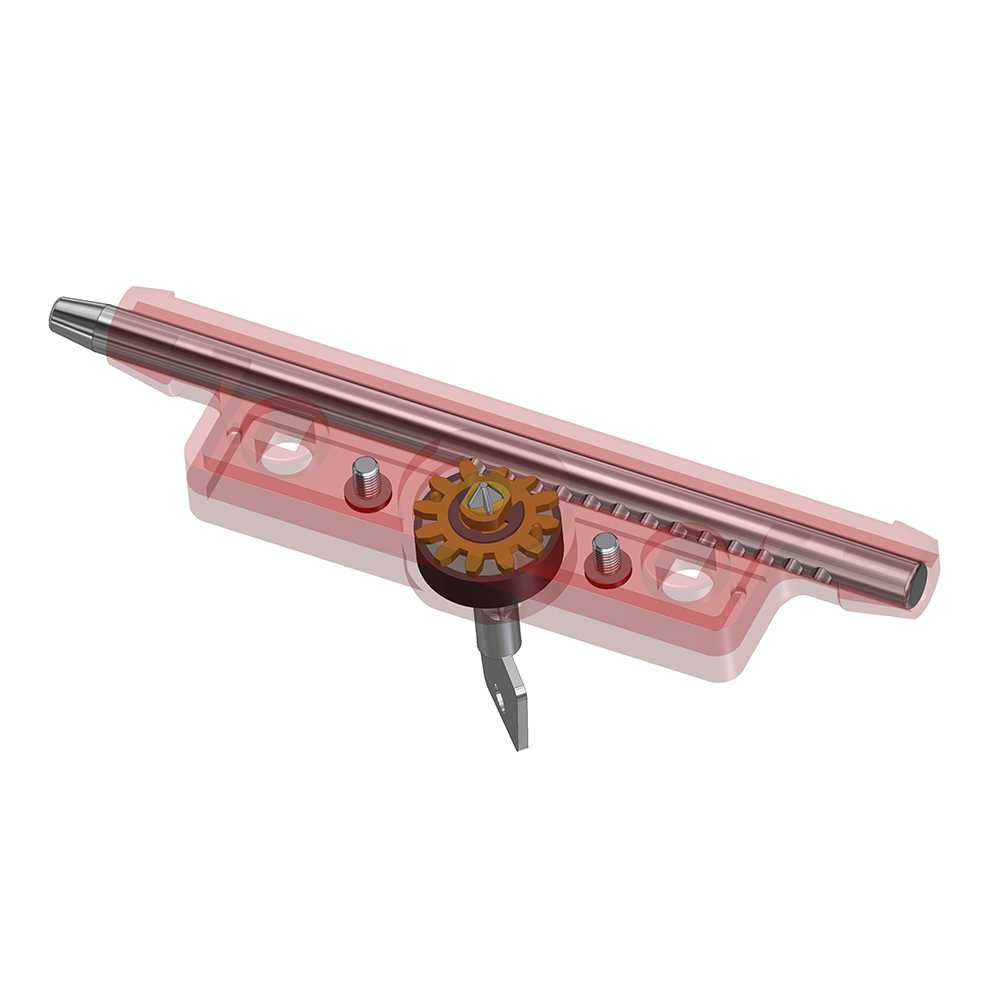

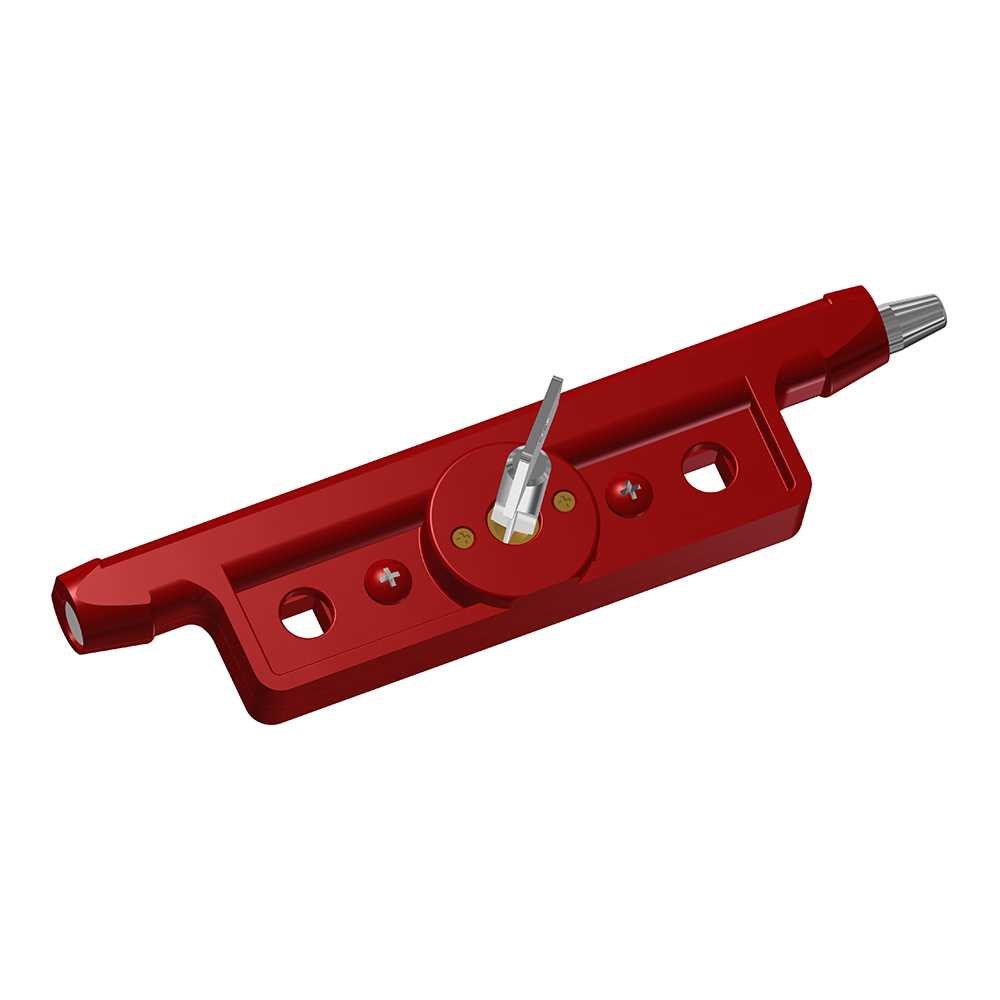

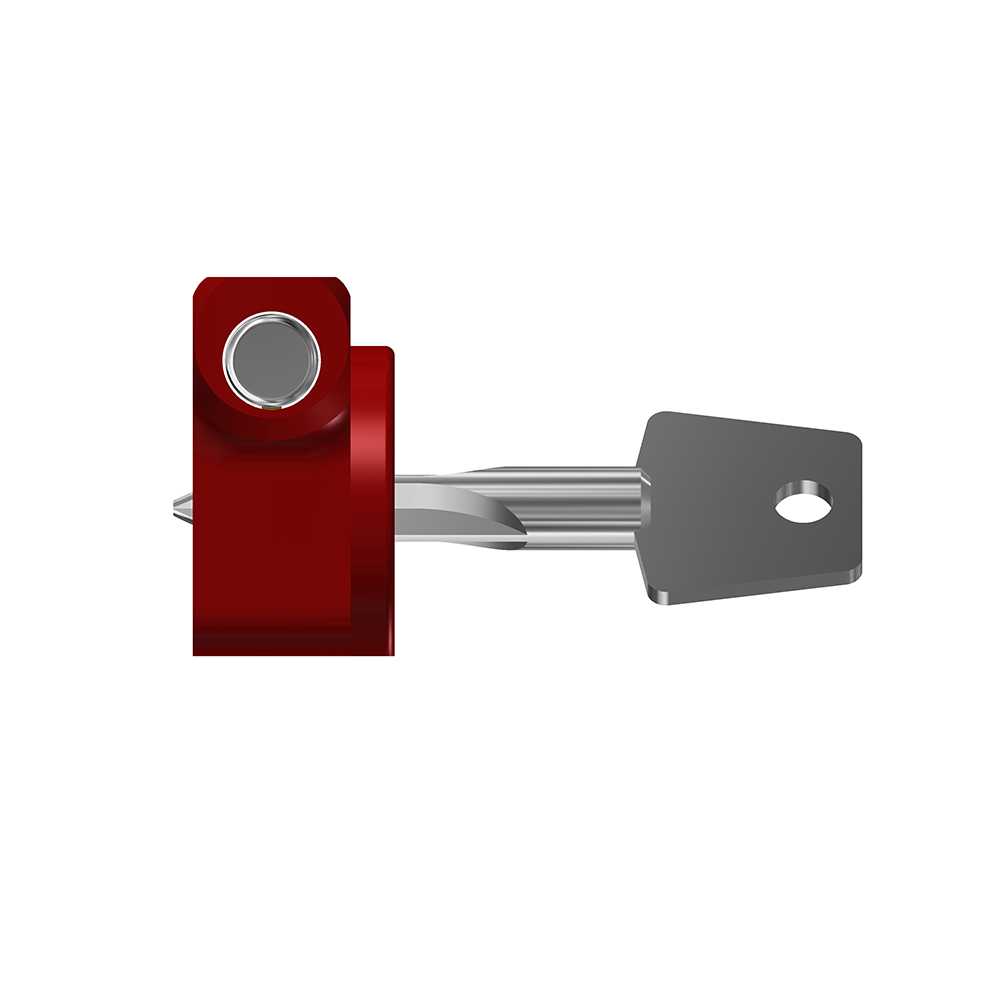

　　这款侧向锁具主要应用于推拉式门窗、工业设备侧开检修门、机柜侧封板的锁闭场景，在日常使用中承担侧向限位与锁止防脱的核心作用，区别于常规正面按压锁具，其侧向驱动的结构形式能够适配安装空间局促、正面无操作余量的装配场景，比如窄边框推拉窗的侧边锁位、自动化生产线侧防护栏的内嵌锁点，都能通过这类结构实现无突出操作端的平整安装效果。从功能特性来看，该锁具采用旋转拨片驱动锁舌伸缩的结构逻辑，中部的金属拨叉作为操作输入端，通过钥匙或者专用工具转动拨叉时，会带动内部的联动片推动端部的锁舌伸出或收回，锁舌伸出时可卡入配套的锁扣座内，实现两个相对滑动部件的位置锁止，收回时则解除限位，允许部件相对滑动。锁体本体采用长条形平板式结构，

　　主体上预留了三个安装固定孔位，两个腰型孔用于调整安装位置补偿装配误差，一个圆孔用于最终定位锁紧，安装时可直接通过螺丝将锁体固定在活动扇的侧边型材槽内，不需要额外做沉台加工，适配常规的欧标槽口型材安装边界。设计过程中优先考虑了操作力矩的传递效率，拨叉与联动片的接触位置做了圆弧过渡处理，避免转动时出现卡滞，锁舌的伸缩行程控制在合理范围内，既保证足够的锁止啮合深度，又不会因为行程过大导致操作转角过大影响使用手感。锁体表面做了喷塑处理，能够适配户外门窗的使用环境，减少潮湿空气对内部金属构件的锈蚀影响，金属拨叉采用不锈钢材质，长期反复转动也不会出现磨损松旷的问题。在结构强度设计上，锁体的承力部位做了局部加厚处理，

　　锁舌伸出状态下能够承受一定的侧向冲击力，避免外力撬动时锁体变形导致锁止失效，同时整体结构没有多余的突出部件，安装完成后锁体表面与型材表面基本齐平，不会出现勾挂衣物、积灰纳污的问题，日常维护只需要定期在联动摩擦位置加注少量润滑脂即可，不需要复杂的拆解保养。针对不同的安装场景，该锁具的安装孔位间距做了标准化设计，能够直接替换同规格的常规侧向锁具，不需要对原有安装位做二次加工，降低了现场更换的施工难度。
