参数化啮合正齿轮传动结构动画演示

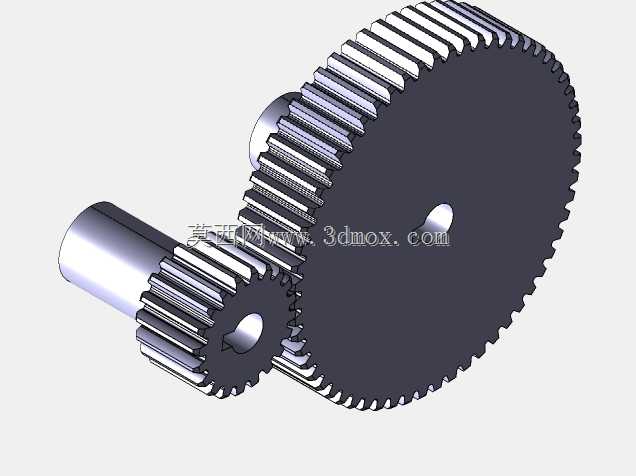

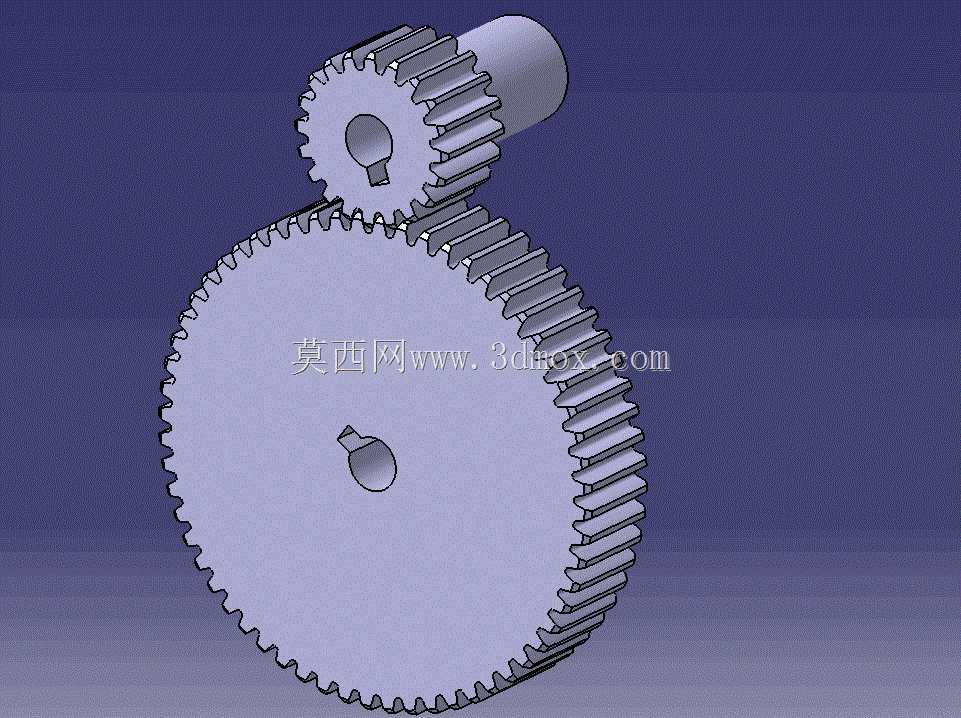

这套参数化正齿轮传动结构，广泛应用于各类需要定传动比动力传递的工业场景中，从轻工业的输送设备、包装机械传动单元，到中小型机床的进给机构、自动化生产线的动力传输工位，都能见到这类直齿圆柱齿轮啮合结构的身影。正齿轮作为平行轴传动中最基础也最可靠的传动部件，核心作用是在两根平行布置的转轴之间传递旋转扭矩，同时按照固定齿数比实现转速的精准匹配，相比其他齿轮传动形式，直齿正齿轮加工难度更低、装配调试更便捷，传动过程中无轴向分力，对支撑轴承的负载要求更友好，非常适合中低速、中等负载的动力传输场景。这套结构采用参数化设计思路搭建，核心参数可根据实际使用需求灵活调整，只需修改模数、齿数、齿宽、轴孔直径等核心参数，就能快速生成适配不同安装空间、不同传动比需求的齿轮副，大幅缩短非标传动机构的设计周期。结构包含两个相互啮合的正齿轮以及配套的安装轴部件，大齿轮作为从动轮可适配更大的扭矩输出需求，小齿轮作为主动轮匹配动力输入端的高转速特性，两个齿轮的齿廓均采用标准渐开线齿形设计，啮合过程中齿面接触均匀，传动平稳无卡滞，动画完整还原了齿轮啮合传动的完整运动过程，可直观展示齿面啮合的接触状态、传动比匹配关系以及部件间的运动干涉情况。在安装边界上，这套齿轮副的中心距严格按照两个齿轮的分度圆半径之和设定，轴孔尺寸可根据配套传动轴的直径灵活调整，齿宽参数匹配常规传动场景的负载需求，齿轮端面与安装轴的轴肩定位面预留了足够的安装间隙，既保证齿轮轴向定位的可靠性，也避免运转过程中与相邻机架部件产生摩擦干涉，整体结构紧凑，可直接集成到各类中小型传动箱体中，也可作为独立传动单元用于开放式的动力传输工位，适配不同行业的定制化传动需求。
