参数化弧齿锥齿轮啮合传动结构设计

项目分类:3D模型 发布时间:2021-05-15 ID:173936
  • 参数化弧齿锥齿轮啮合传动结构设计
  • 参数化弧齿锥齿轮啮合传动结构设计
  • 参数化弧齿锥齿轮啮合传动结构设计
  • 参数化弧齿锥齿轮啮合传动结构设计

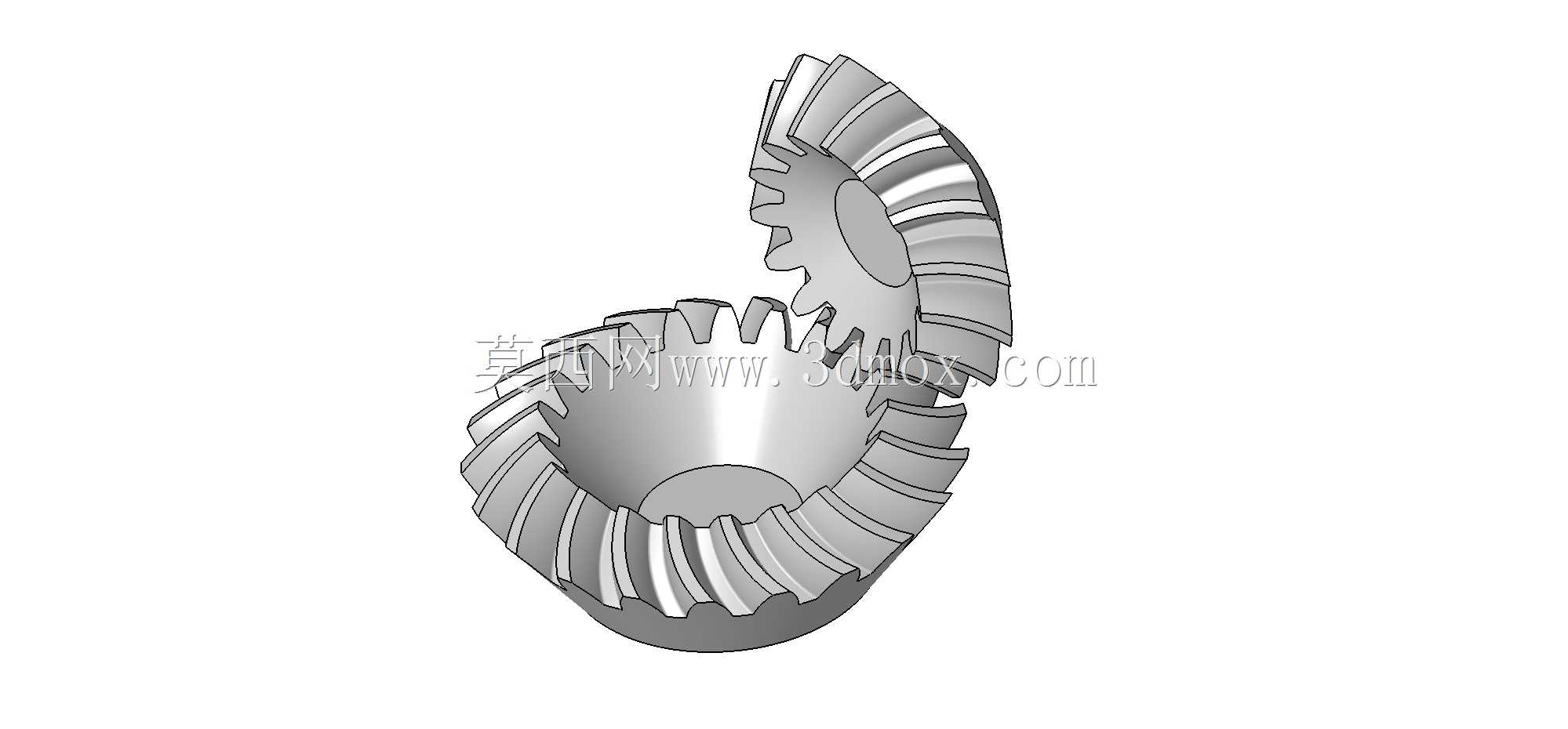

弧齿锥齿轮作为相交轴传动场景中的核心传动部件,广泛应用于汽车驱动桥差速器、矿山采掘设备传动箱、航空航天辅机传动系统、重型机床进给机构以及工程机械的动力传递单元中,这类传动结构能够在两轴呈空间相交的布局下实现稳定的大扭矩动力传输,相比直齿锥齿轮,弧齿结构的重合度更高,传动过程中轮齿逐步进入与退出啮合,冲击载荷更小,运行噪音更低,承载能力更强,尤其适合高负载、高转速的连续作业工况。本次设计的弧齿锥齿轮采用全参数化建模思路,将螺旋齿路径设定为标准圆弧轨迹,内锥与外锥的齿角参数均设置为可编辑变量,设计人员仅需调整模数、齿数、螺旋角、压力角、齿宽等核心参数,即可快速生成不同规格的配对齿轮,无需重复进行齿形绘制与啮合校验,大幅缩短了传动系统的前期设计迭代周期。在功能特性层面,该组齿轮的轮齿沿齿宽方向呈弧形排布,啮合过程中至少有两对轮齿同时参与载荷传递,有效分散了单齿承受的接触应力,齿面接触区经过优化调整,能够避免偏载导致的齿面过早磨损与点蚀失效,配对齿轮的啮合间隙可通过轴向安装位置进行微调,适配不同传动精度要求的装配场景。从安装边界来看,设计过程中预留了标准的轴孔安装位与定位基准面,齿轮的背锥、安装距、轮缘厚度均遵循通用传动件的安装规范,能够直接适配常规的锥齿轮传动箱安装空间,无需对配套的轴承座、箱体连接位进行额外改造。在实际应用中,这类参数化弧齿锥齿轮可直接用于传动方案的虚拟装配校验、运动仿真分析、有限元强度校核环节,也可作为基础模型衍生出不同传动比的配对齿轮组,覆盖从小型精密传动设备到重型工程机械的多场景传动需求,设计时充分考虑了齿轮啮合的侧隙要求与润滑空间,轮齿之间的啮合间隙符合开式与闭式传动的通用标准,既能够保证传动过程的平稳性,也能为润滑油脂留存足够的空间,降低长期运行过程中的齿面磨损速率,提升整套传动机构的使用寿命。
