海绵加工用数控切割设备结构设计

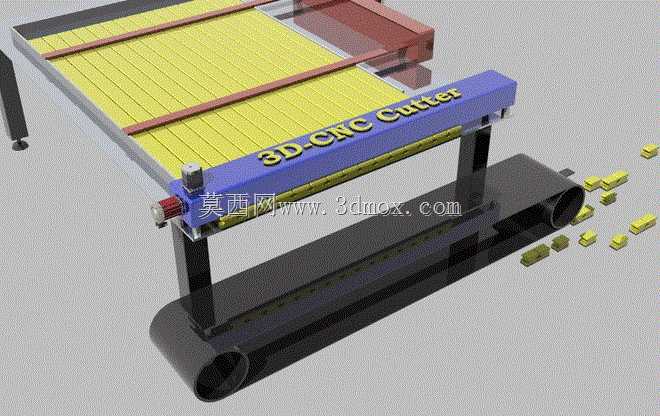

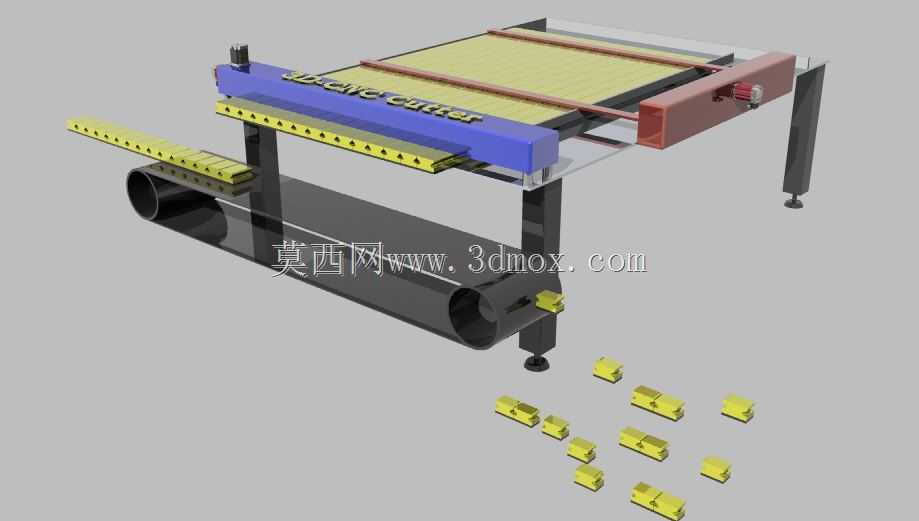

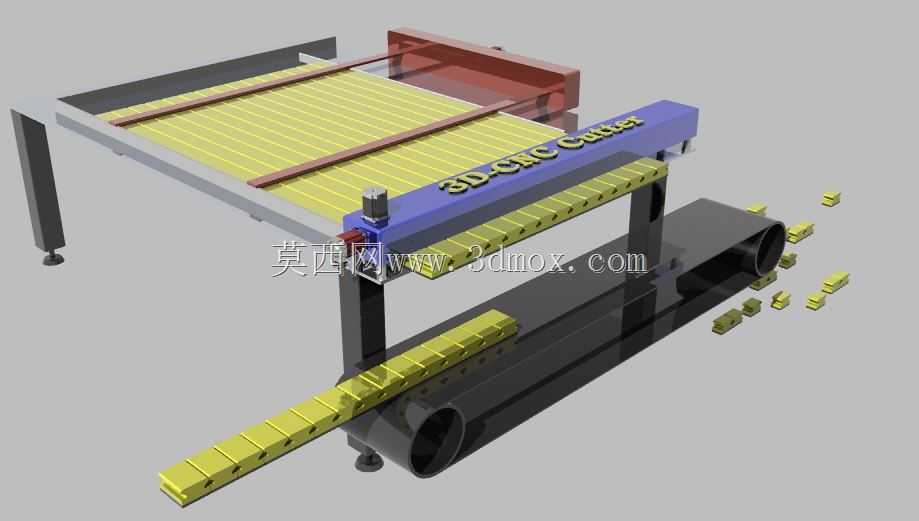

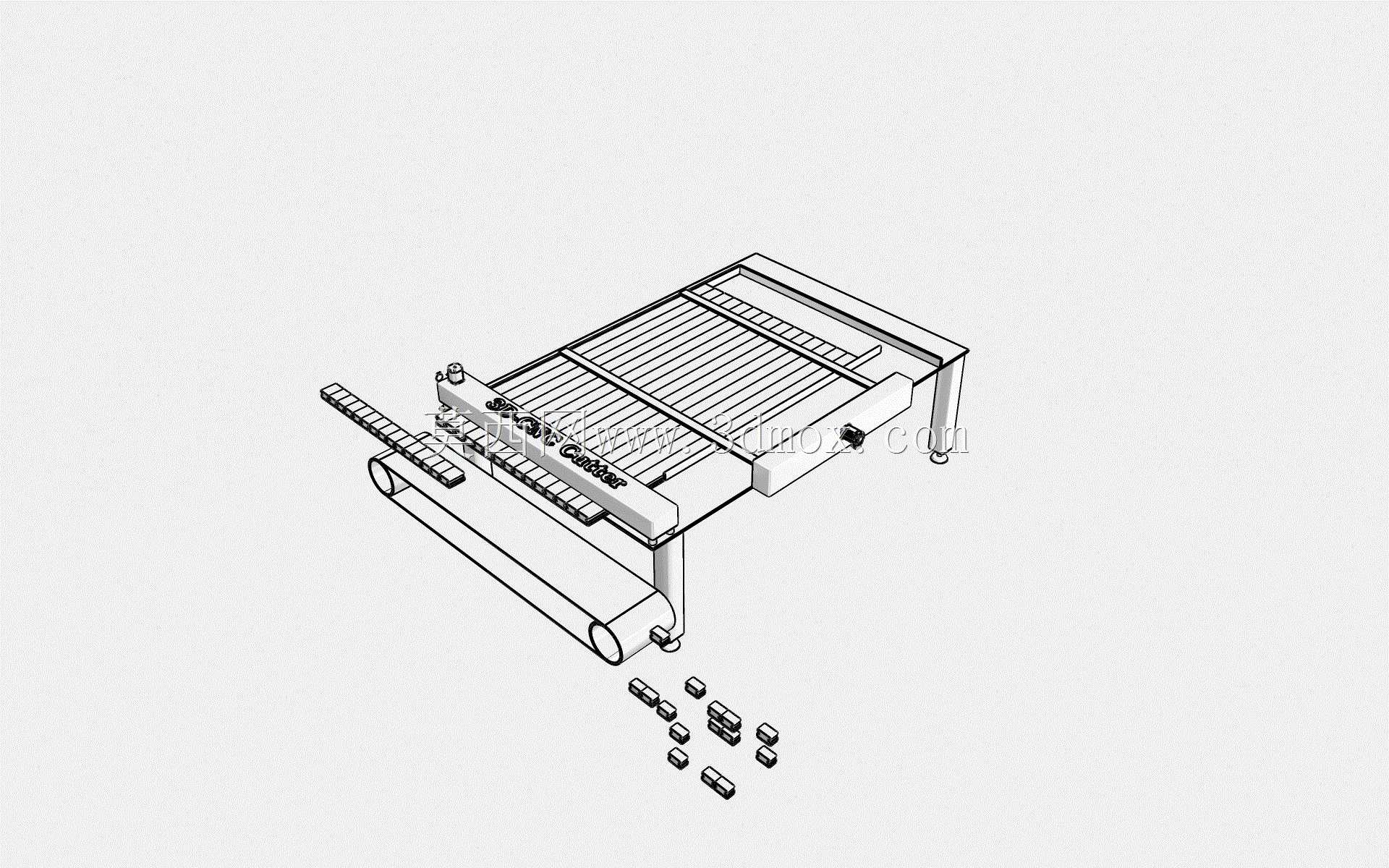

这款数控切割设备主要面向软质聚氨酯泡沫、橡塑海绵、EVA泡棉等柔性片状材料的规模化裁切加工场景，广泛应用于家居软装、汽车内饰、包装缓冲材料、广告耗材生产等行业的加工车间，可替代传统人工裁切与普通模切设备，完成不同规格尺寸的柔性材料定尺裁切、异形轮廓切割作业，有效解决传统加工方式精度差、材料损耗高、换产调试周期长的痛点。设备整体采用龙门跨式布局结构，主体由进料输送平台、横向移动切割横梁、纵向行走机架、裁切执行组件、驱动传动单元几部分构成，进料平台采用密集栅格支撑结构，表面铺设耐磨防滑的黄色防护垫层，能够平稳承托不同厚度的柔性卷材与片材，避免材料输送过程中出现偏移、褶皱问题，平台两侧设置可调式压料挡条，可根据待加工材料的幅宽快速调整限位位置，适配1.2米至2.4米不同幅宽的卷材进料需求。横向切割横梁搭载高精度直线导轨传动结构，可沿纵向机架实现平稳的往复行走，横梁上集成的裁切执行组件可沿横梁做横向移动，配合纵向进给运动可实现平面内任意轨迹的切割作业，设备底部配置的辊式输送结构可实现加工完成材料的自动出料，无需人工手动接料，能够直接对接后续的分拣、包装工序，适配连续化生产线的流转需求。在设计过程中，整体机架采用方管焊接后去应力处理的工艺方案，保证设备长期高速运行过程中不会出现结构变形，切割头位置预留了多类刀具的安装接口，可根据加工材料的属性更换振动刀、圆刀、热切刀等不同裁切组件，满足不同材质的加工需求；设备的安装边界充分考虑车间常规布局需求，整机长度可根据产线需求做模块化拼接，标准款设备占地长度约6米、宽度约3米，设备底部设置可调式支撑脚杯，可适应不同平整度的车间地面安装，无需额外做预埋基础，降低车间部署的改造成本。设备的传动部位全部设置安全防护外罩，切割作业区域配备安全感应装置，人员误入作业范围时设备会自动暂停运行，兼顾加工效率与生产安全，相较于传统切割设备，其裁切精度可控制在±0.5mm以内，材料利用率可提升15%以上，能够满足中小批量定制化订单与大批量标准化订单的灵活加工需求。
