紧凑型铣床BT30主轴结构设计

这款BT30主轴主要面向小型数控铣床、台式精铣设备的核心传动场景，是铣削加工环节直接带动刀具完成切削作业的核心功能部件，承担着传递切削扭矩、保障刀具回转精度、承受铣削轴向与径向载荷的关键作用，在小型精密零件加工、五金件铣削、模具型腔粗精加工等场景中，主轴的性能直接决定了加工件的表面质量、尺寸精度与设备连续运行的稳定性。

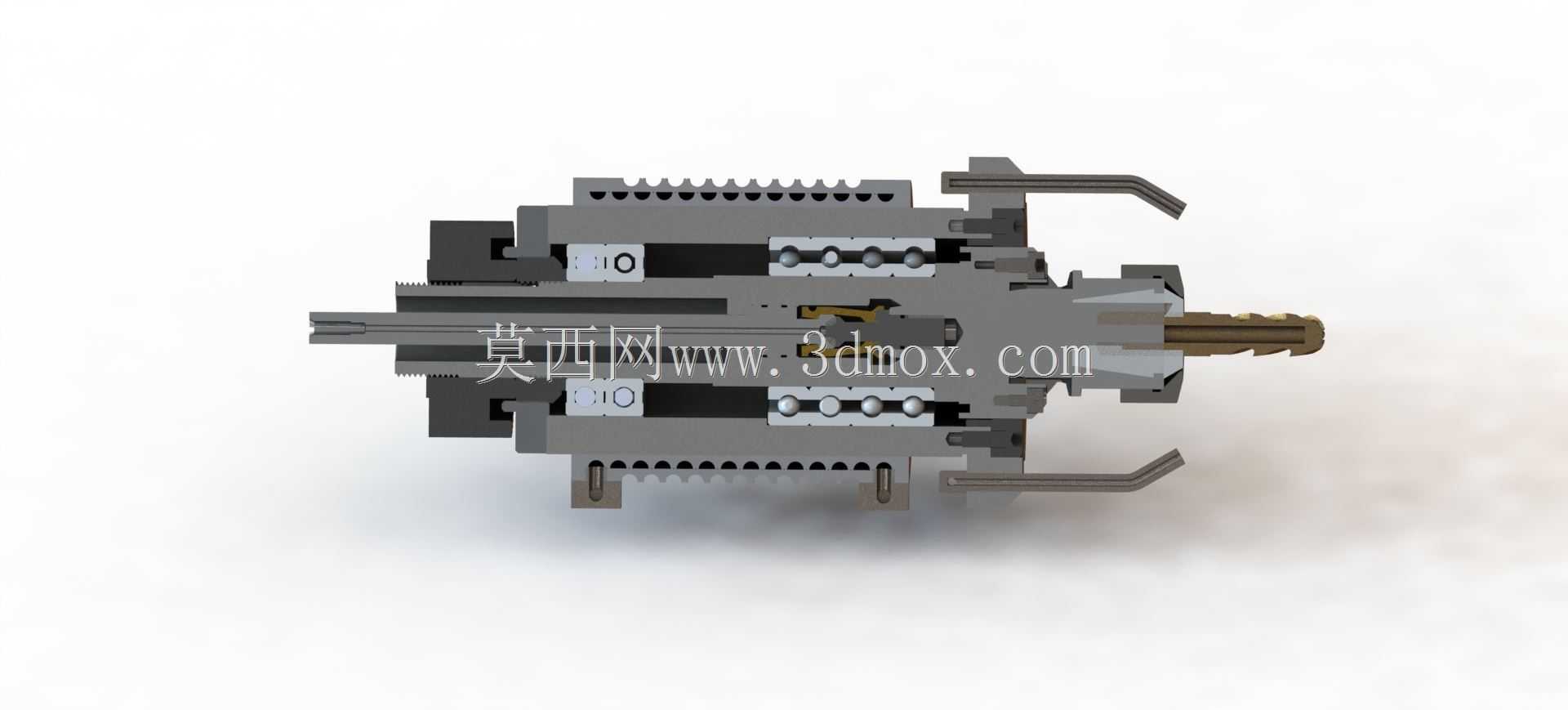

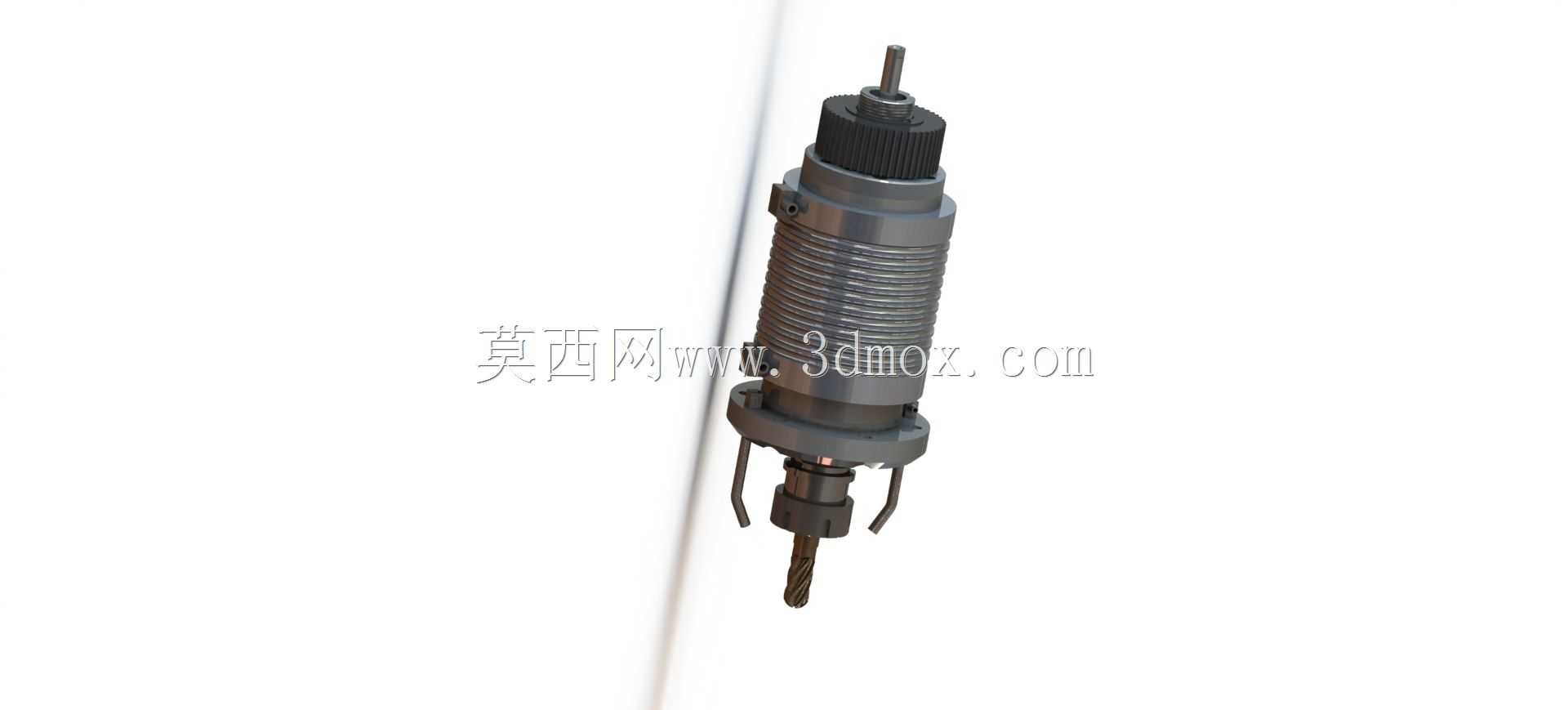

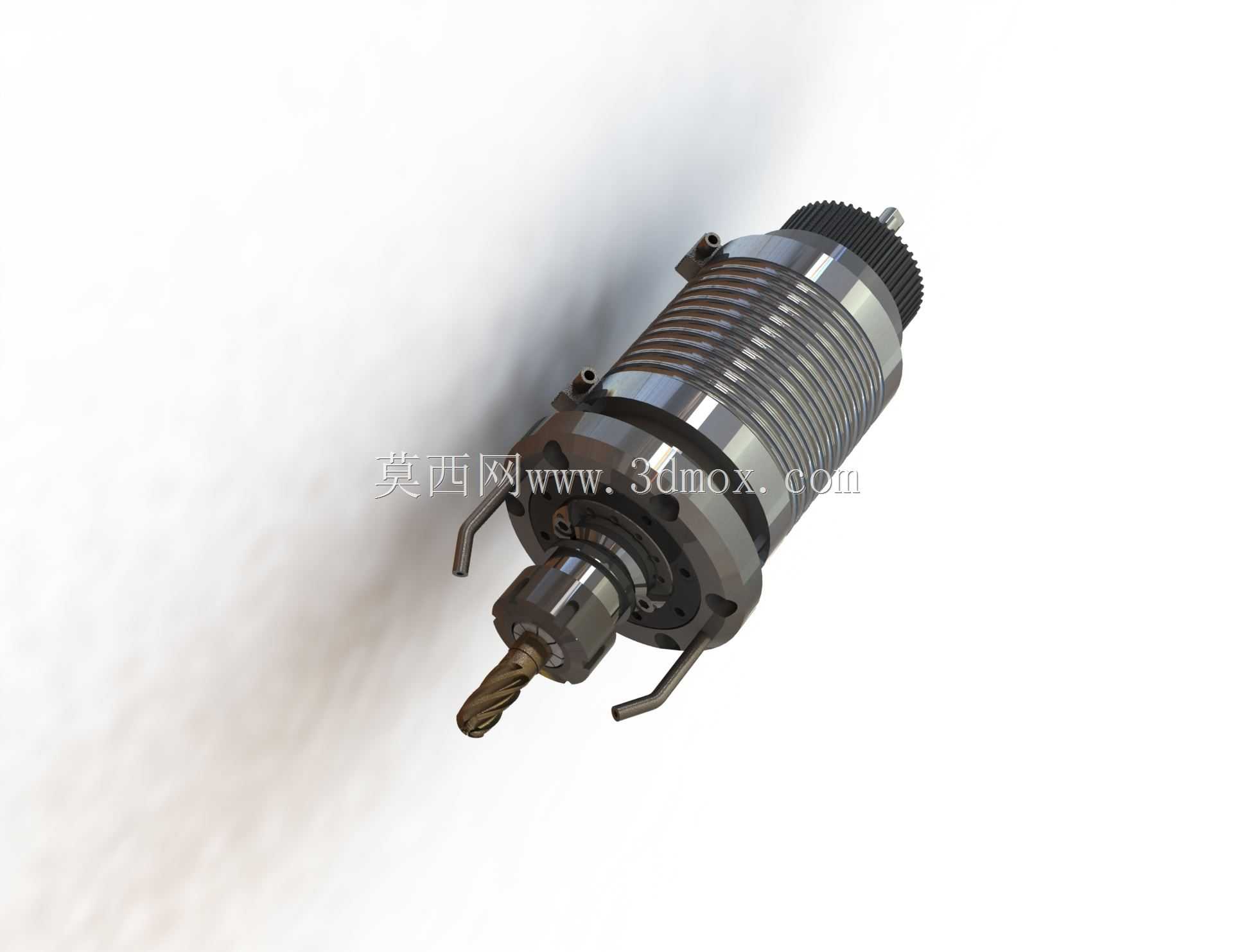

在功能特性设计上，这款主轴采用了紧凑化的结构布局，整体轴向长度控制在172mm，相较于常规同规格BT30主轴大幅缩减了轴向安装占用空间，能够适配机身空间有限的小型铣床、桌面型加工设备的安装需求，同时在紧凑的结构基础上保留了充足的动力传递冗余，可满足常规铣削作业下的扭矩输出要求，保障钢件、铝合金、工程塑料等常见加工材质的切削动力供给。主轴整体采用阶梯式圆柱主体结构，外部设置有散热鳍片结构，能够在主轴高速回转过程中增大散热面积，带走轴承运转、切削传导产生的热量，降低主轴热变形对加工精度的影响；顶部设置有传动连接结构，可适配皮带传动、联轴器直连等多种动力输入方式，下端配备BT30标准刀具夹持接口，搭配对应的拉爪结构可实现标准BT30刀柄的快速装夹与锁紧，保障刀具装夹的同轴度与夹持刚性，避免铣削过程中出现刀具窜动、掉刀等问题。

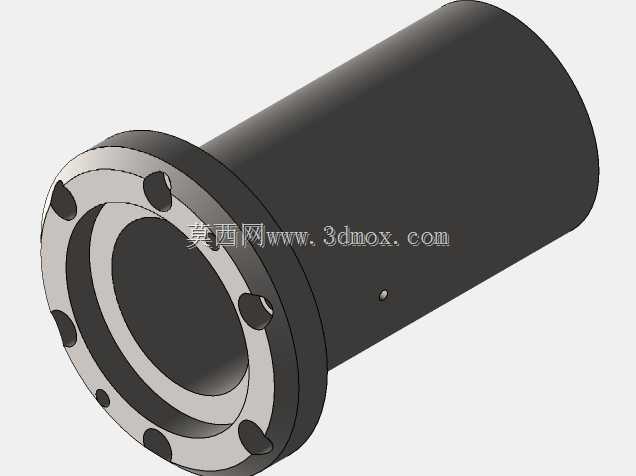

在设计思路层面，这款主轴围绕小型铣床的空间限制与加工需求做了针对性优化，摒弃了传统长主轴的冗余结构设计，在保障主轴刚性、回转精度的前提下尽可能压缩轴向尺寸，让设备整体结构可以做得更加紧凑，同时兼顾主轴的动平衡性能，各回转部件均做了对称化结构处理，可适配中高速铣削的回转要求，降低运转过程中的振动与噪音。在安装边界上，主轴主体为规则圆柱结构，可通过法兰压装、锁紧螺母固定的方式安装在铣床的主轴套筒内，安装配合面加工精度满足通用铣床的安装公差要求，不需要对原有小型铣床的安装结构做大幅改造即可完成适配，下端刀具夹持区域预留了足够的刀柄装卸空间，可配合打刀机构完成自动换刀动作，也可支持手动换刀的简易铣床使用，能够覆盖从简易台式铣床到小型数控加工中心的多种设备配套需求，在有限的空间内实现了强劲的铣削加工能力，兼顾了结构紧凑性与加工实用性。
