BAJA SAE赛事专用越野钢管赛车结构设计

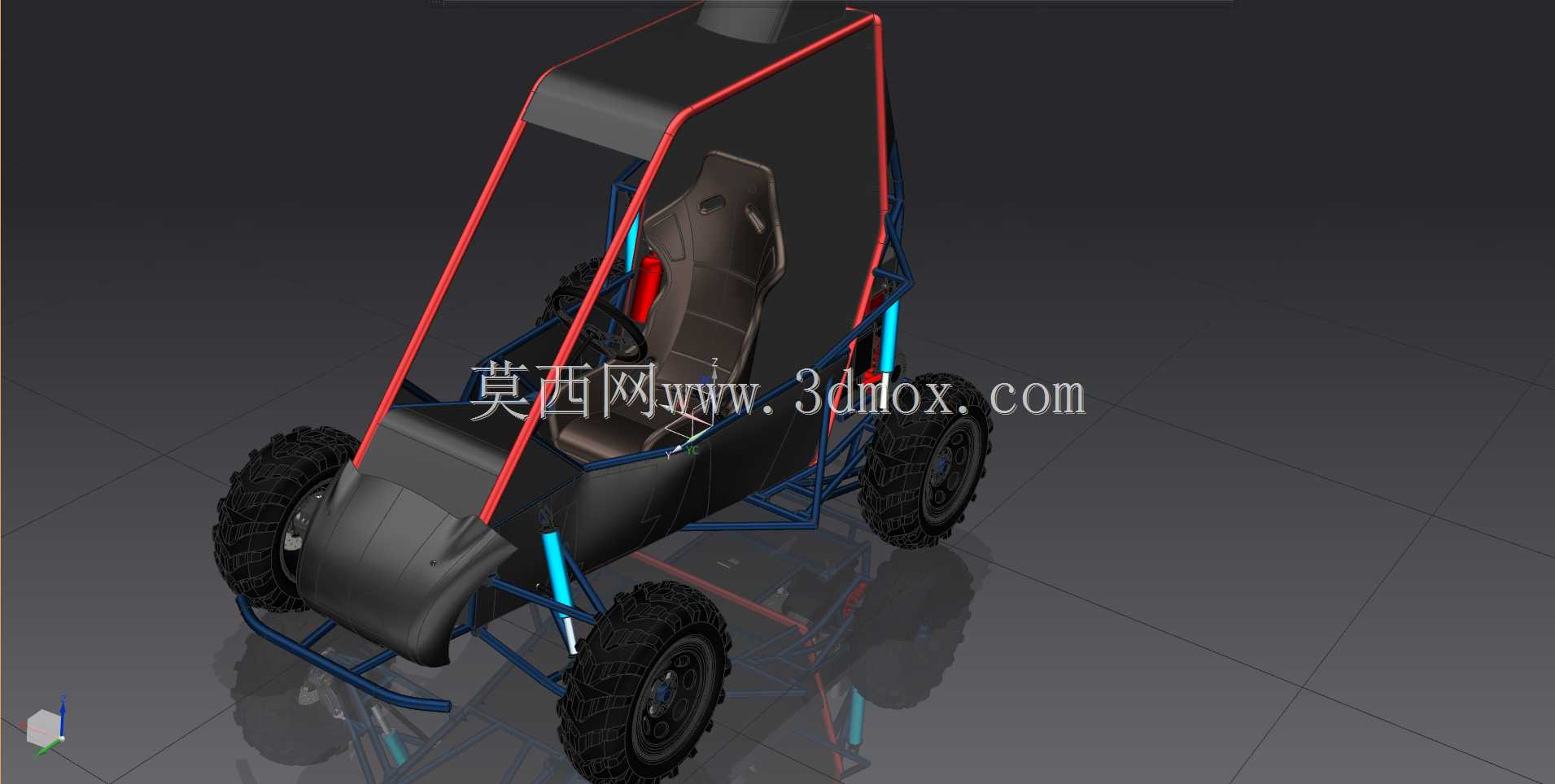

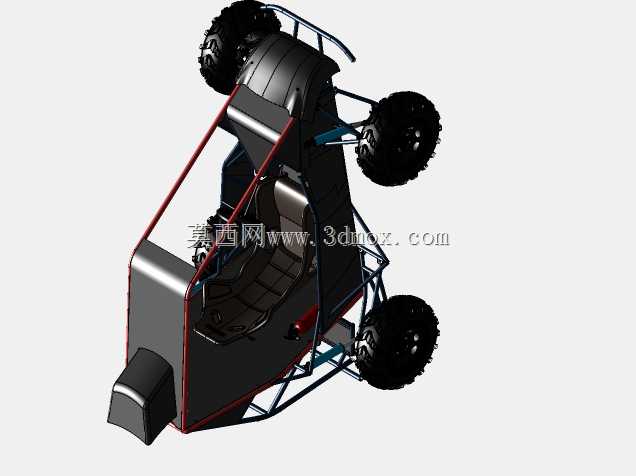

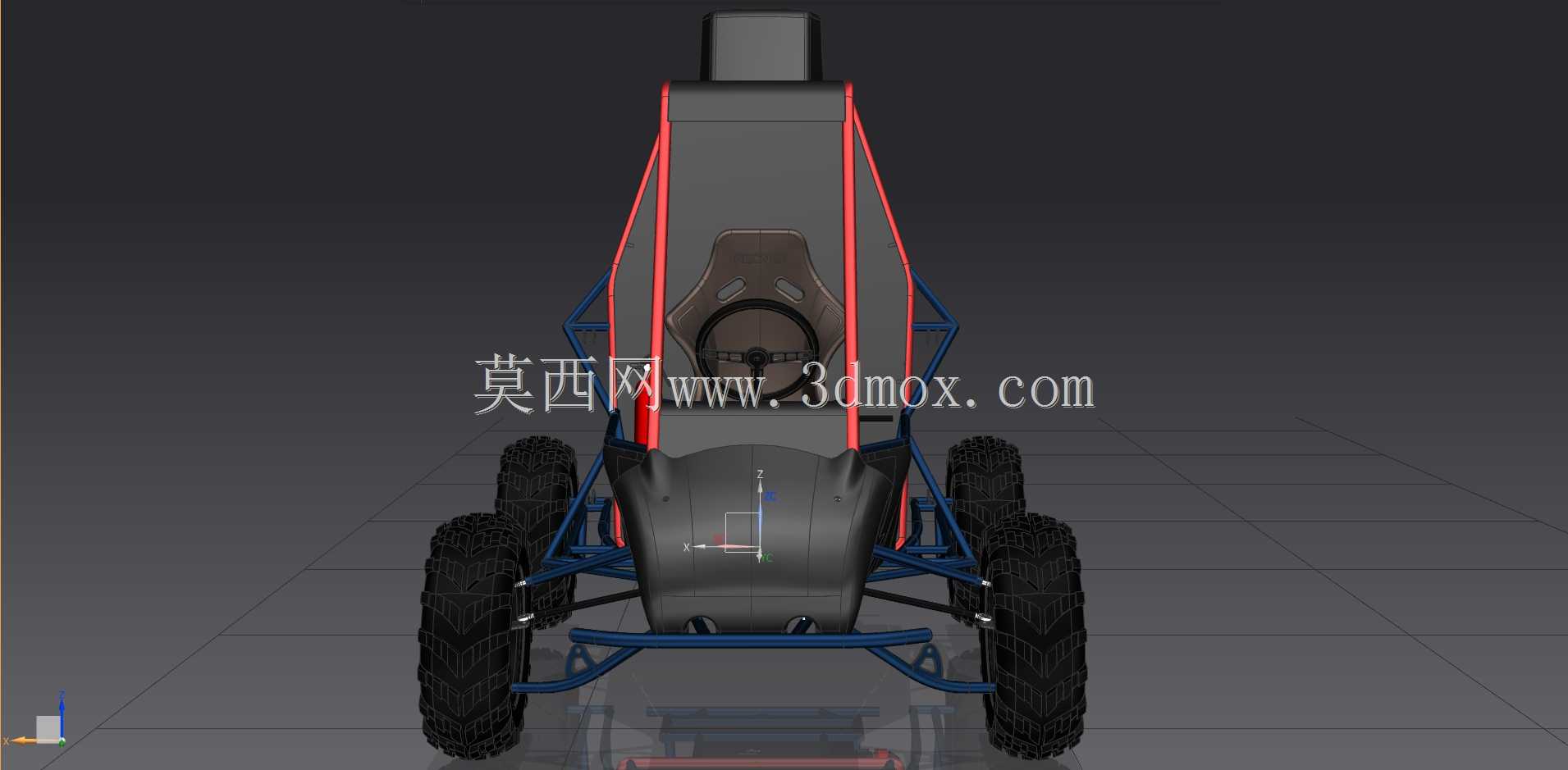

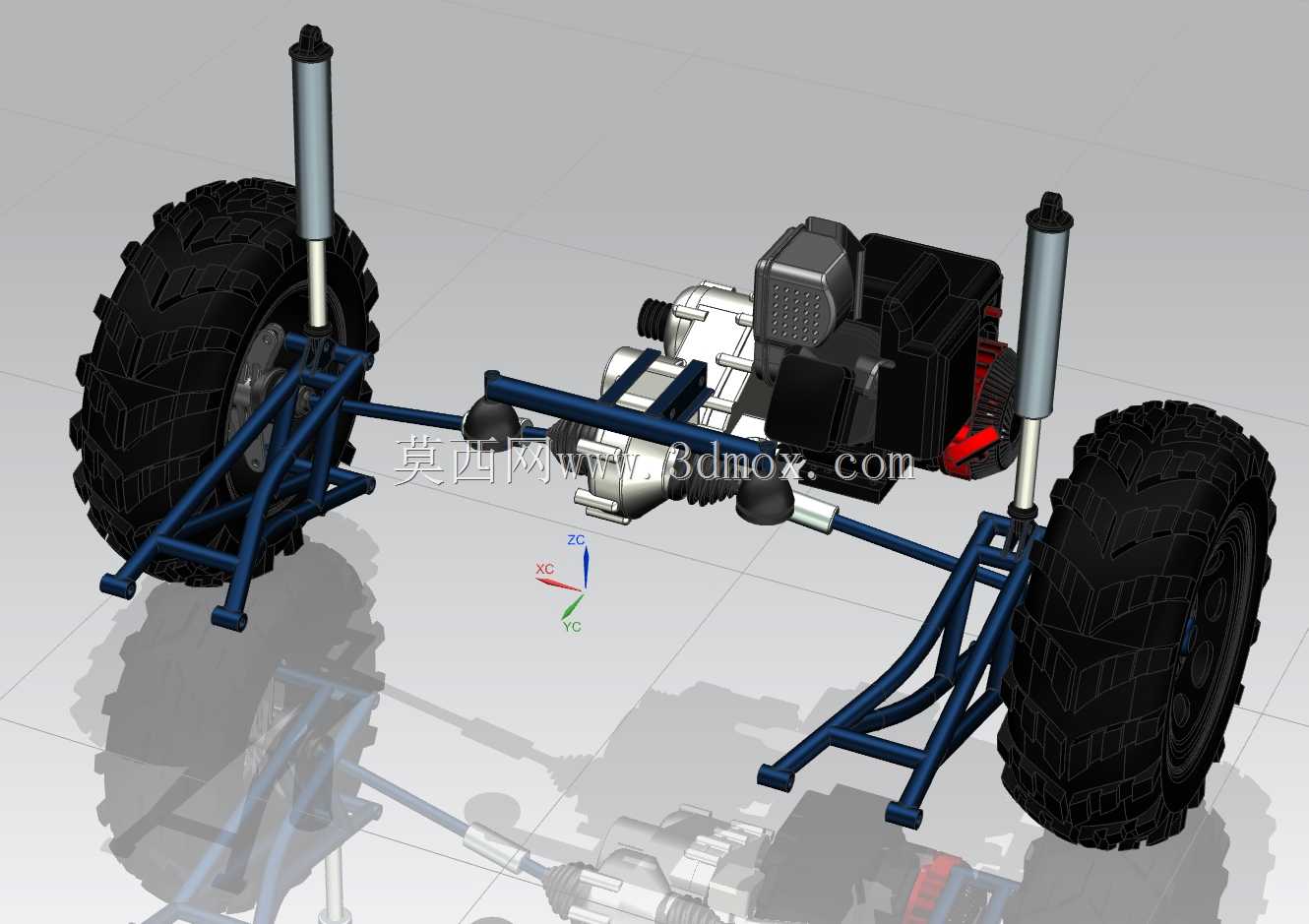

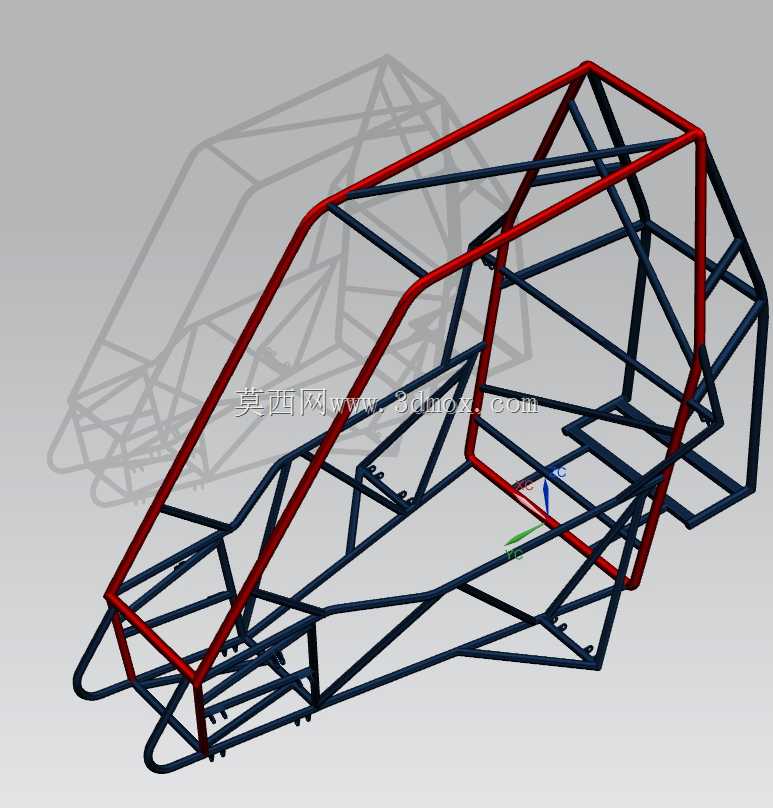

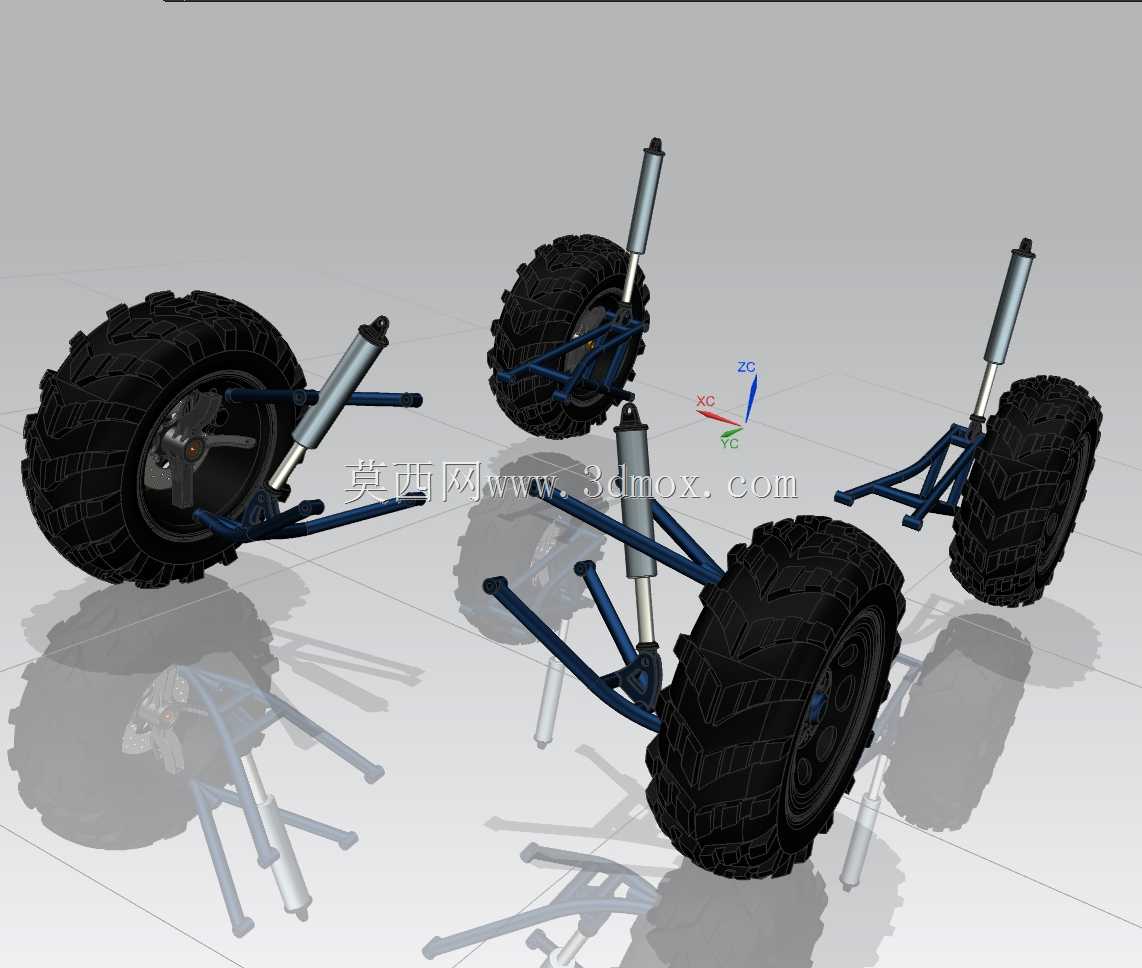

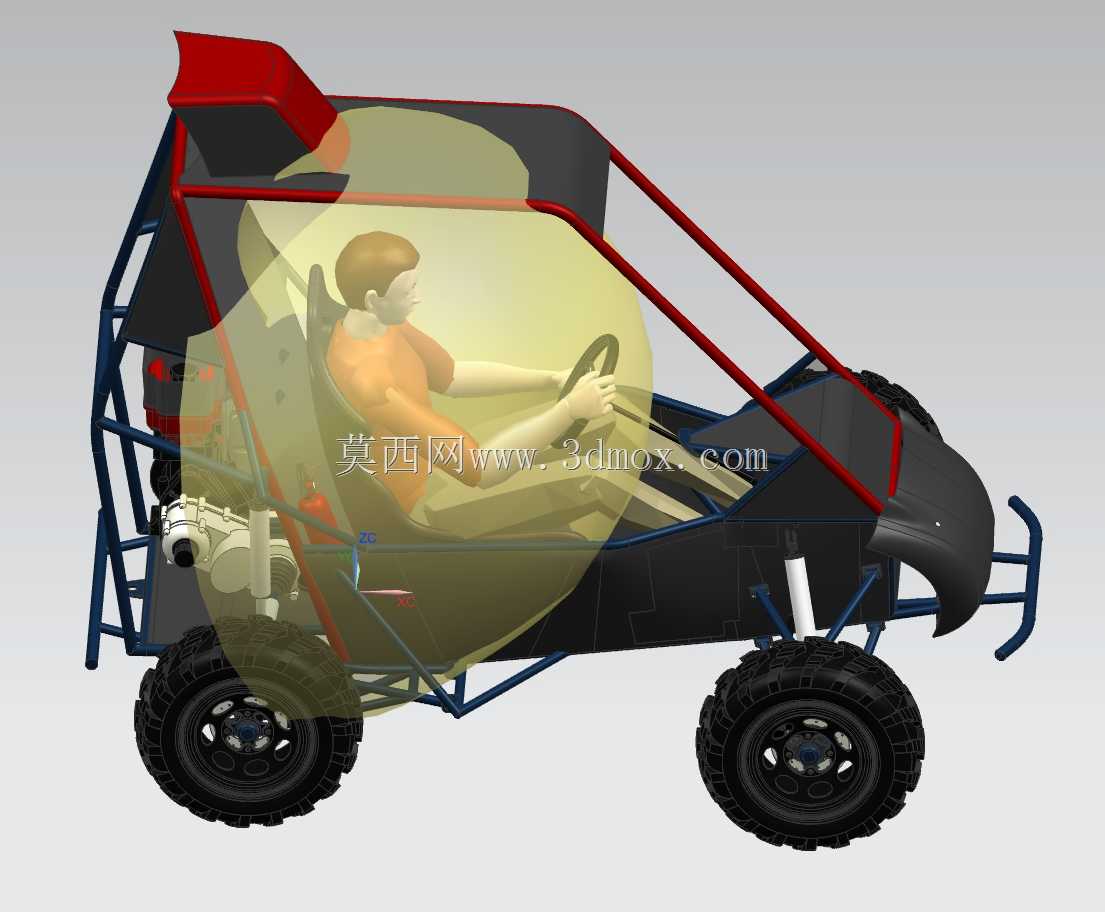

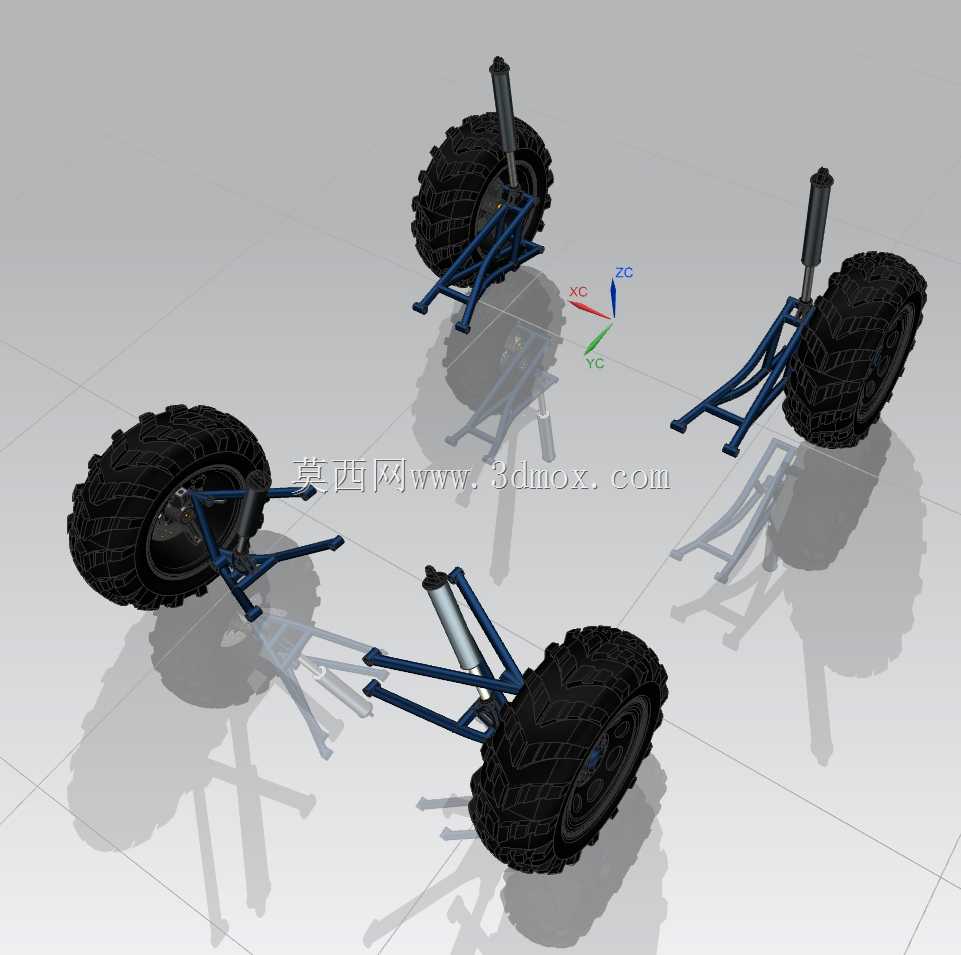

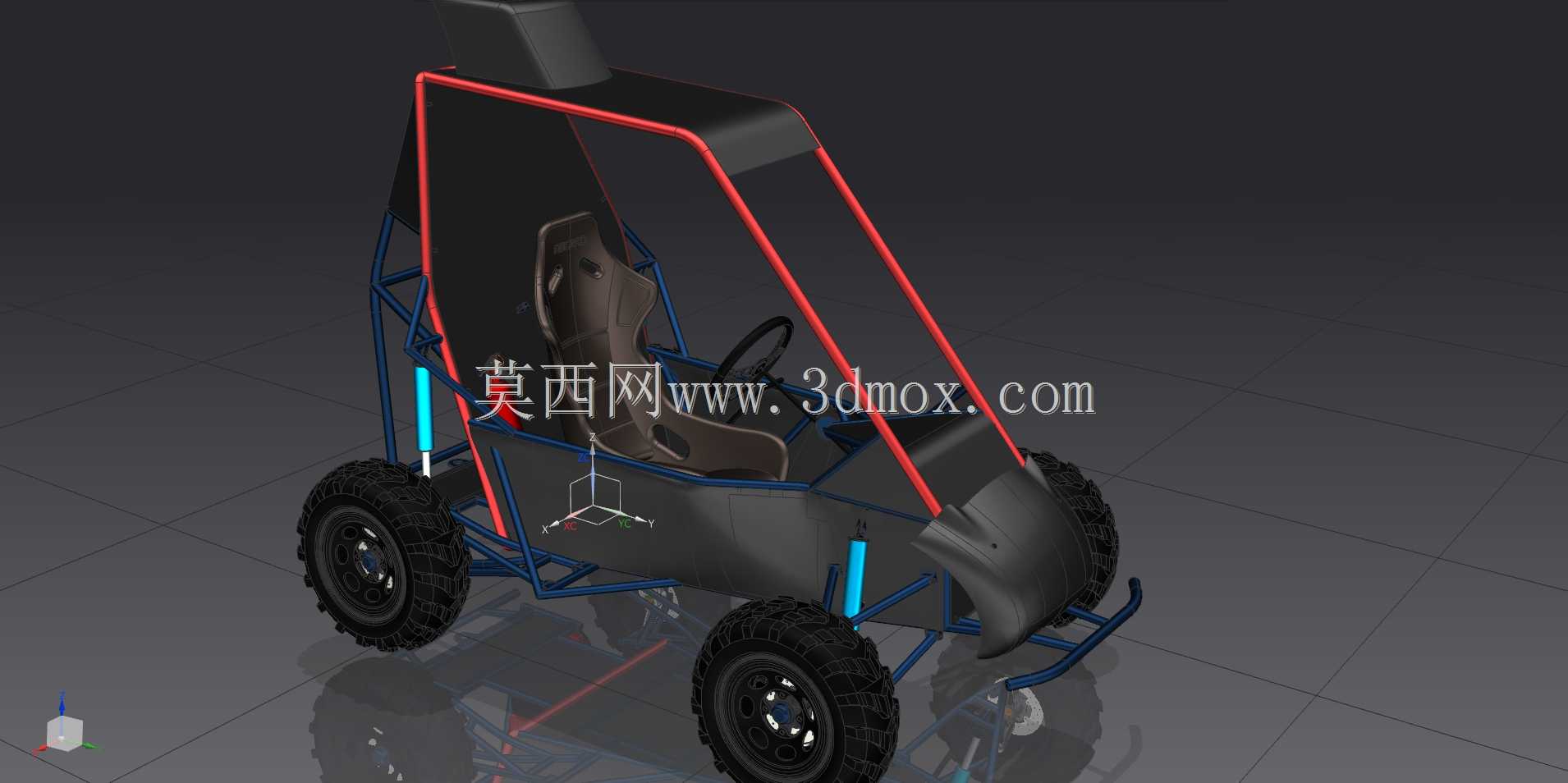

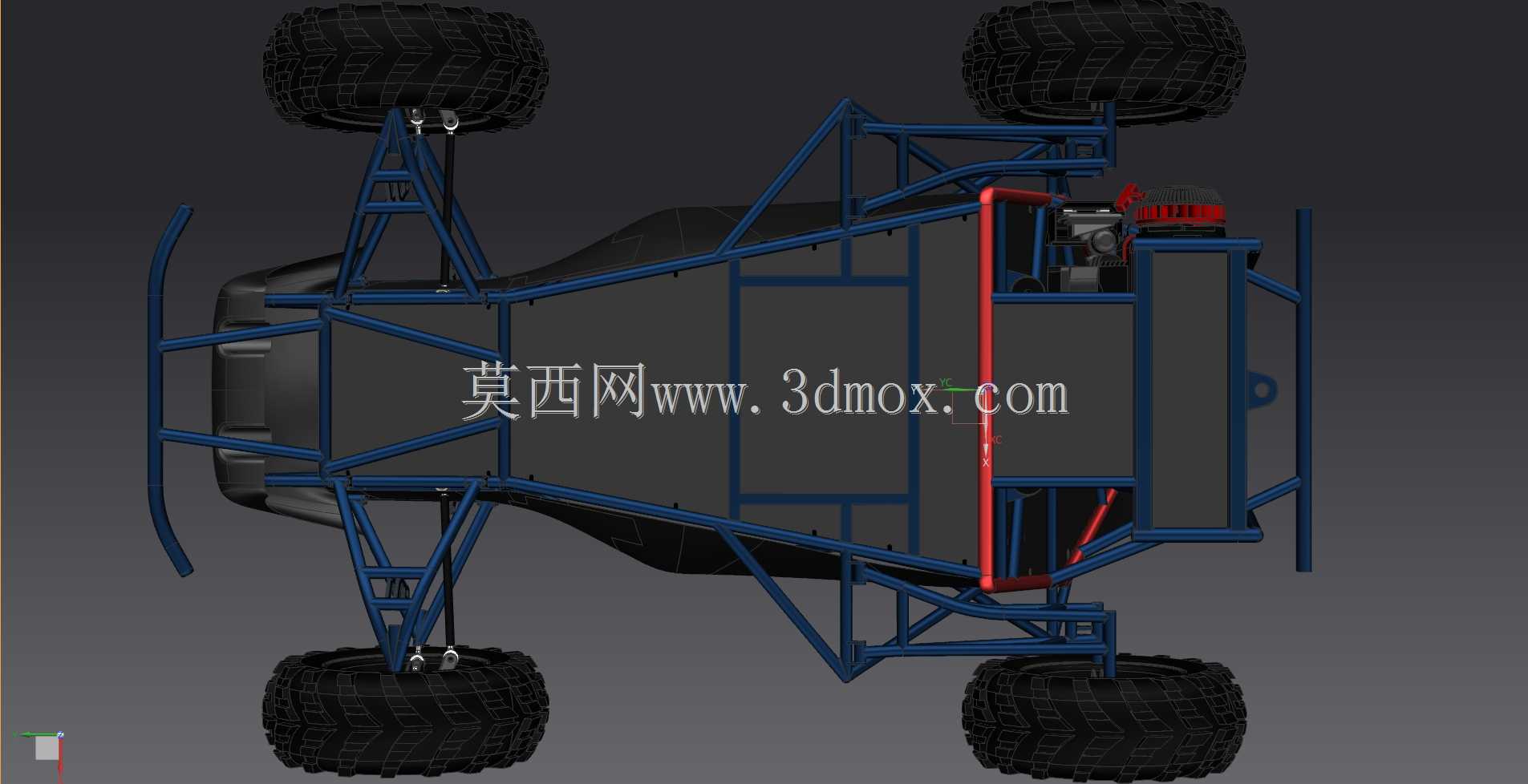

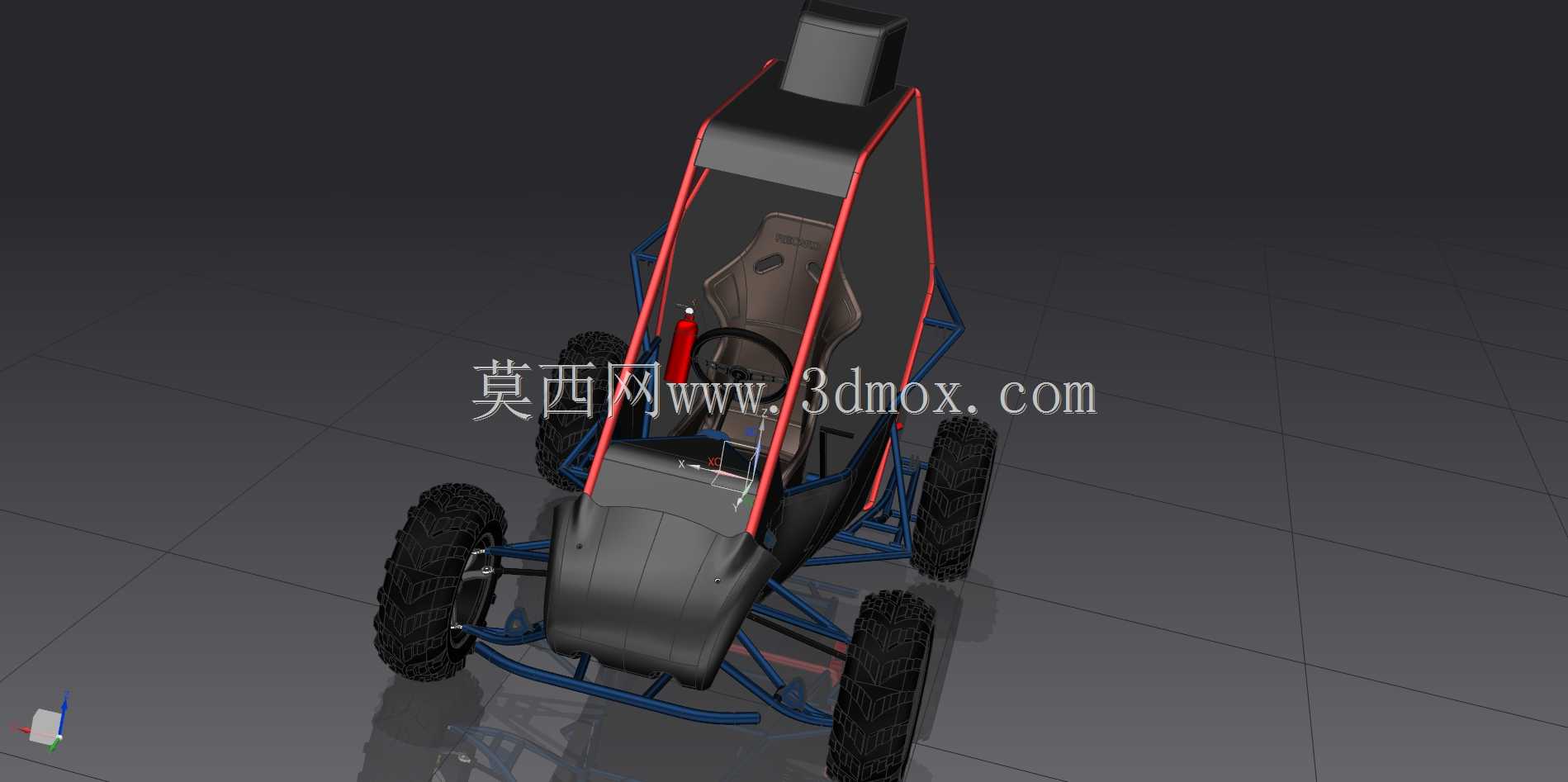

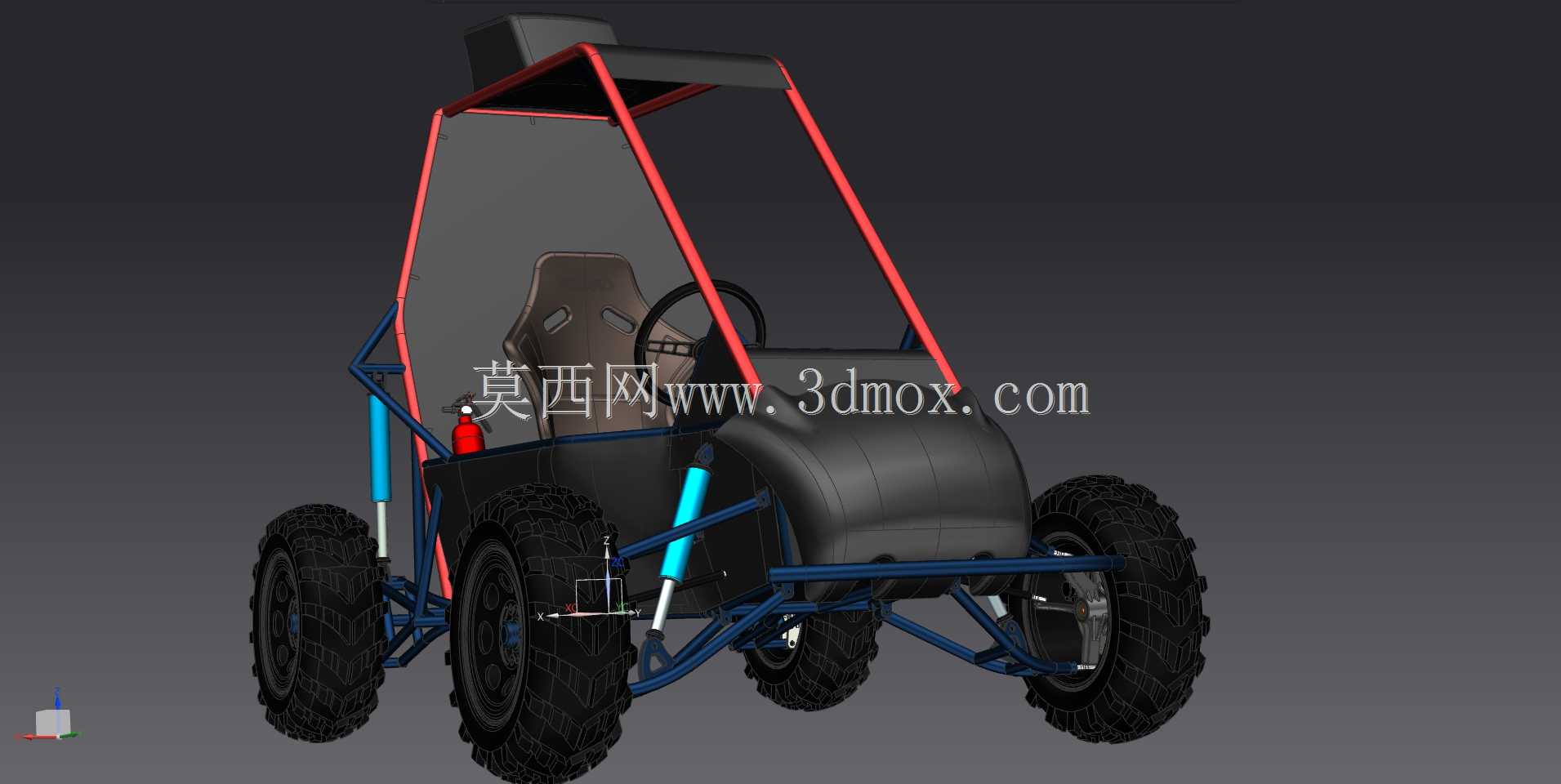

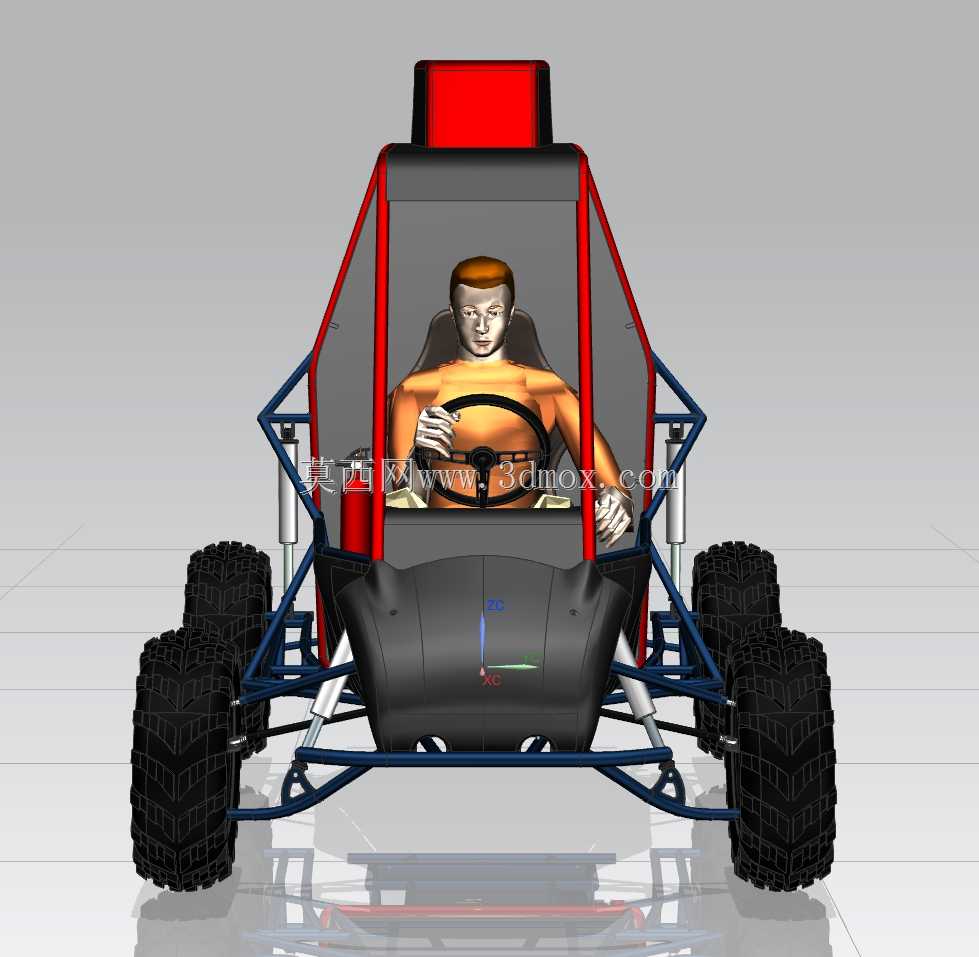

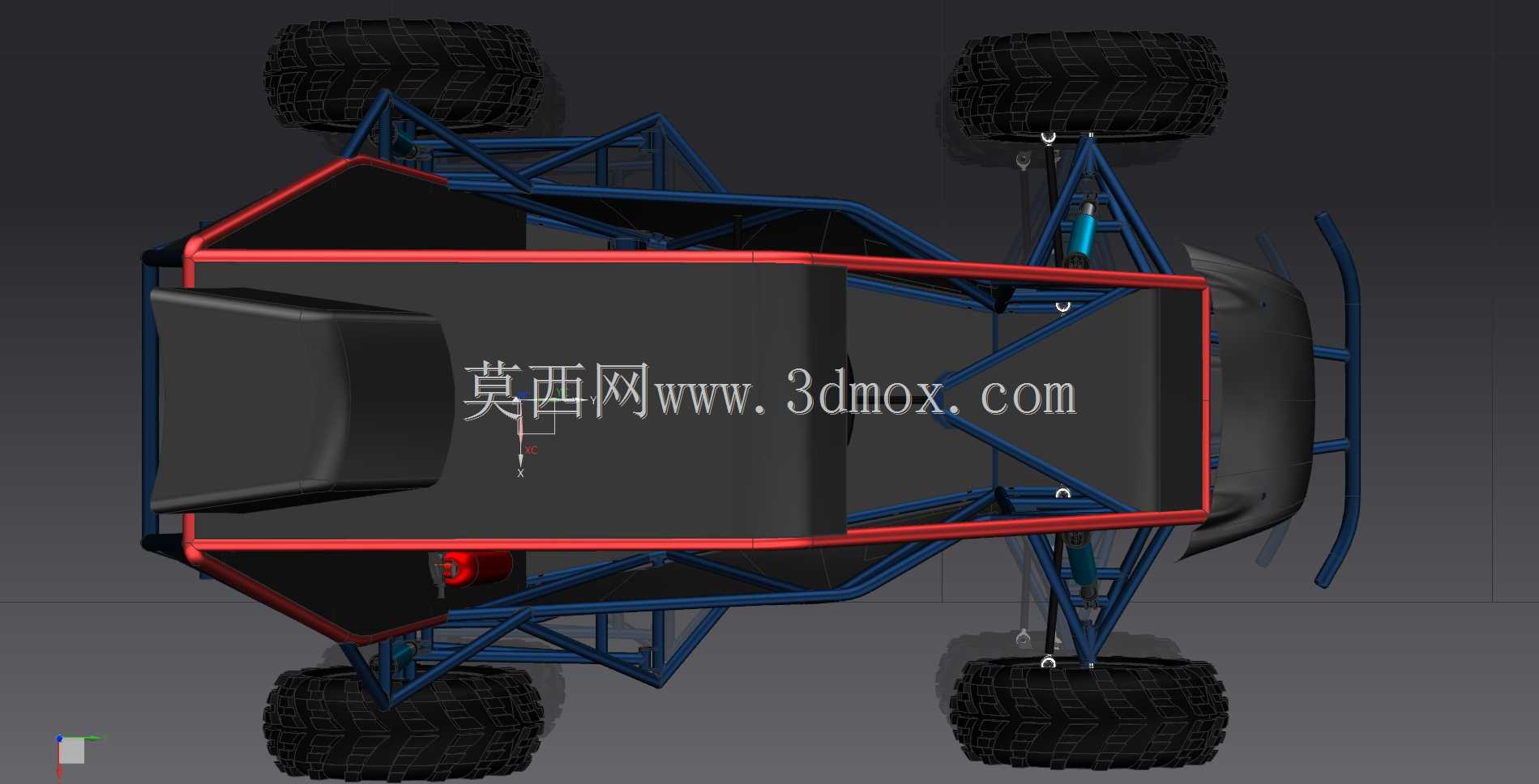

这款越野钢管赛车主要面向SAE BAJA系列学生越野赛事场景打造，可适配非铺装路面、泥泞坑洼、陡坡起伏等复杂越野竞赛路况，能够满足赛事中高速穿越、障碍攀爬、耐久行驶等核心使用需求，是专为小型越野竞技场景开发的单人驾驶越野车辆。车辆采用开放式钢管桁架式车架结构，核心受力框架采用高强度钢管弯折焊接成型，红色涂装的上部防滚架结构完全包裹驾驶舱区域，能够在车辆发生翻滚、侧向撞击时为驾乘人员提供充足的生存空间，防滚架的管型走向经过受力路径优化，在保证结构强度的前提下尽可能削减冗余管材重量，实现整车轻量化与结构刚性的平衡。车辆前部配备大行程双叉臂式独立悬架结构，蓝色涂装的螺旋弹簧与阻尼减震器采用倾斜布置方式，可在车轮受到路面冲击时提供充足的缓冲行程，有效过滤越野路面的颠簸震动，保证轮胎与地面的贴合度，提升恶劣路况下的抓地表现；四个车轮均采用大颗粒深花纹越野轮胎，胎块高度充足、胎壁厚度较大，可在松软泥土、砂石路面提供足够的摩擦力，同时抵御碎石撞击对轮胎的损伤。驾驶舱区域采用极简布置方案，仅保留单体式赛车座椅、三幅式赛车方向盘、基础操控机构，座椅采用包裹式设计可在激烈驾驶时固定驾驶员姿态，驾驶舱侧部预留了灭火器安装位，满足赛事安全规范要求；车身覆盖件采用轻量化硬质板材打造，仅覆盖前部动力舱与车身侧部区域，在阻挡行驶中飞溅泥水的同时不会额外增加过多整车重量。整车的安装边界经过紧凑化设计，轴距与轮距参数适配小型越野赛事的通过性要求，接近角与离去角经过优化，可轻松应对大坡度坡道与垂直障碍，车架底部的钢管排布平整，避免越野过程中托底对核心结构造成损伤；转向机构采用前置布置方案，转向拉杆与悬架摆臂的运动行程经过匹配校核，保证大行程悬架压缩过程中转向参数不会出现异常波动，制动系统与传动系统的布置均贴合车架主结构，降低整车重心高度，提升激烈驾驶时的侧倾稳定性。整车设计完全遵循BAJA赛事的规则要求，剔除了所有非必要的装饰性结构，所有结构设计均服务于越野性能、结构安全与轻量化目标，可直接作为BAJA赛事参赛车辆的结构设计参考，也可用于小型全地形越野车辆的开发验证。
