摩托车后悬架多体动力学试验装置结构

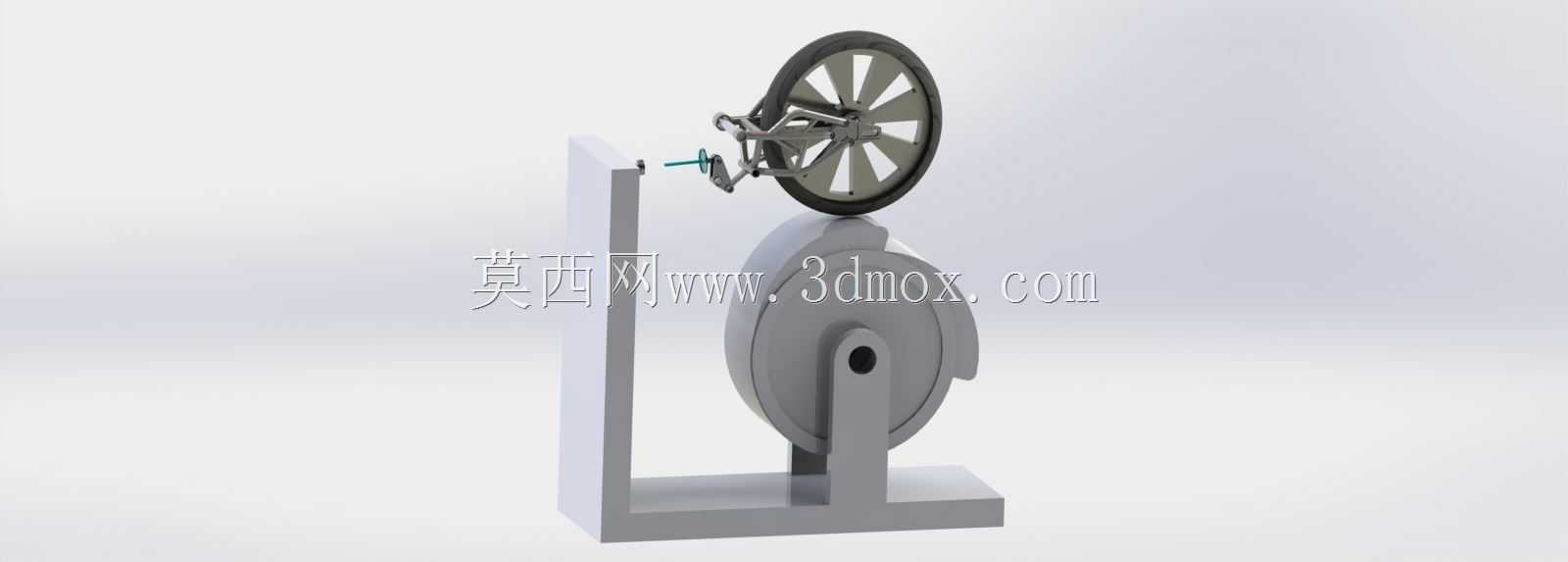

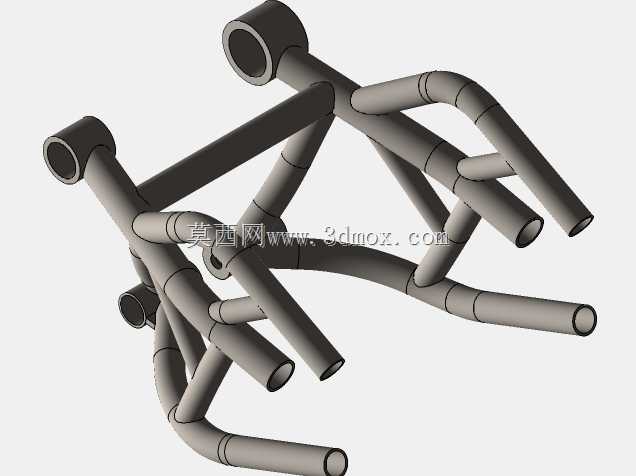

在两轮摩托车的研发验证环节，后悬架系统的性能表现直接决定了车辆行驶的滤震效果、操控极限与骑乘舒适度，这套试验装置正是面向后悬架性能验证场景打造的专用测试工装，主要用于实验室环境下模拟摩托车后轮在不同路面激励下的动态响应，采集后悬架摆臂运动轨迹、减震器阻尼反馈、连接点受力变化等核心数据，为悬架参数调校、结构强度优化提供可靠的实测支撑。装置整体围绕摩托车后轮与后悬架总成的安装边界设计，核心承载结构采用立式刚性立柱作为安装基准，立柱上预留多组可调安装位，可适配不同轴距、不同悬架行程的摩托车型后总成固定需求，安装时可根据实车的后摇臂铰接点高度、后轮中心距调整固定位置，最大程度还原实车的装配姿态，避免安装偏差带来的测试数据失真。测试端直接对接摩托车后轮总成，配套的模拟激励轮可输出不同频率、不同幅值的垂向跳动输入，模拟铺装路面颠簸、非铺装路面冲击、过减速带等多种真实行驶工况，装置的连接结构完全复刻实车的后摇臂、减震器下支点、后轮轴的配合关系，所有铰接位置均预留传感器安装接口，可同步布置位移传感器、力传感器、加速度传感器，实时采集悬架运动过程中的各项动态参数。设计过程中充分考虑了多体动力学仿真与实测的对标需求，装置的运动副约束完全匹配实车的自由度设置，后轮可随悬架跳动实现绕轴转动、随摇臂上下摆动的真实运动状态，不会额外增加多余约束影响测试结果，整体安装边界紧凑，可直接固定于实验室的水平测试台面上，不需要额外改造场地基础，测试过程中可通过调整激励参数，复现不同载重、不同行驶速度下的悬架工作状态，帮助研发人员快速验证悬架弹簧刚度匹配、减震器阻尼调校、摇臂结构强度是否满足设计要求，有效缩短摩托车底盘系统的研发验证周期，减少实车道路测试的工作量与成本投入。
