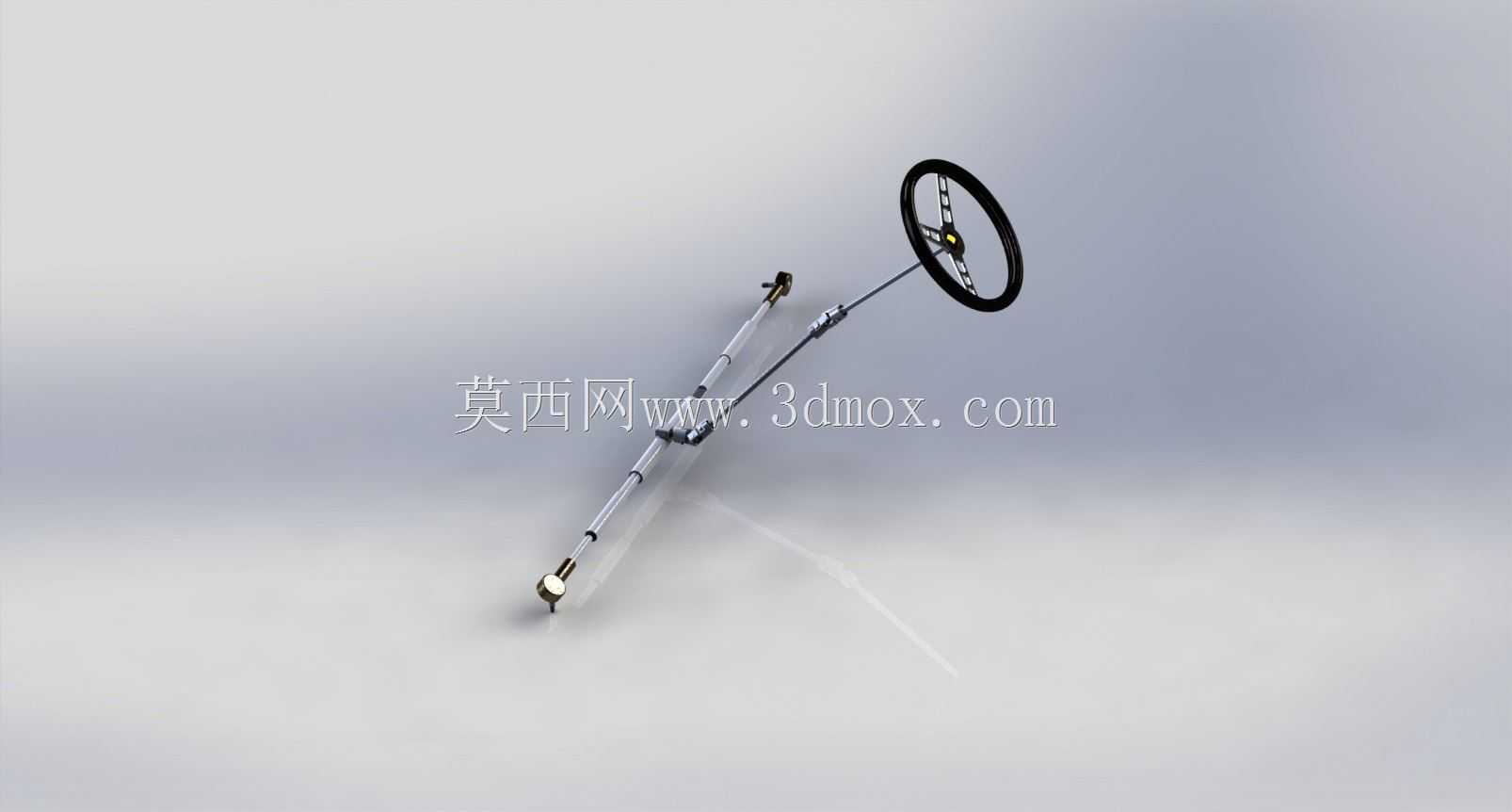

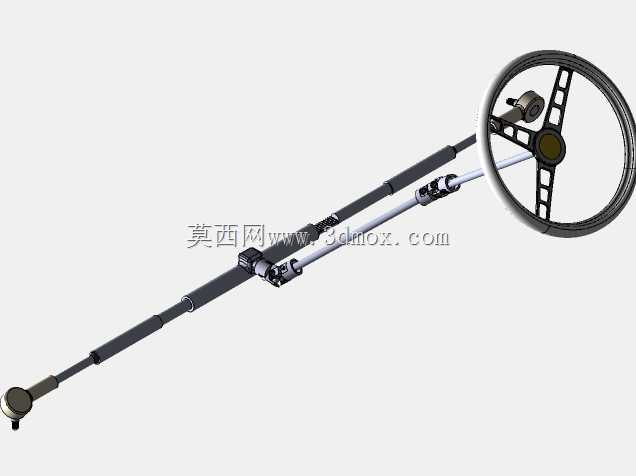

汽车万向节球头转向操纵机构总成

这套转向操纵机构是乘用车辆转向系统的核心操纵执行部件，主要应用于各类前置后驱、四驱乘用车型以及轻型商用车辆的驾驶舱转向传动链路中，承担着将驾驶员施加在方向盘上的转向力矩精准传递至转向器的核心作用，是保障车辆转向操控精准性、行驶安全性的关键结构。在实际整车装配场景中，该总成上端直接对接驾驶舱内的方向盘安装基座，下端通过花键结构与转向器输入轴刚性连接，中间段沿驾驶舱防火墙内侧的预留安装通道布置，全程避开驾驶舱内踏板机构、仪表台内部线束与空调风道的安装空间，各连接关节的活动余量完全适配整车碰撞安全设计要求，在车辆发生正面碰撞时可通过中间轴的溃缩结构吸收冲击能量，避免转向柱后移对驾驶员造成伤害。从功能特性来看，这套总成集成了万向节传动结构与球头铰接结构，能够在转向轴上下段存在空间夹角、安装位置存在轴向偏差的工况下，实现转向力矩的无卡滞等速传递，万向节的十字轴结构采用滚针轴承支撑，可将传动过程中的摩擦阻力降到最低，保证转向操作的顺滑手感；球头铰接位置带有预紧阻尼结构，能够过滤行驶过程中路面通过转向轮反向传递到方向盘的细碎振动，同时避免长期使用后出现传动间隙旷量，保障转向虚位控制在整车设计允许的范围内。在设计思路上，整套结构采用分段式模块化设计，分为上转向轴、中间传动传动轴、下连接轴三个主要分段，各分段之间通过万向节与球头结构实现柔性连接，既可以适配不同车型驾驶舱高度、防火墙安装角度的差异化布局需求，也能在部件出现磨损故障时实现分段更换，降低后期维护成本；转向轴主体采用高强度合金无缝钢管加工而成，在保证抗扭强度满足最大转向力矩载荷要求的前提下，尽可能降低结构自重，轴体表面做了防锈防腐处理，可适应驾驶舱内温差变化大、湿度波动的使用环境。从安装边界尺寸来看，总成完全伸展状态下的总长度适配常规A级到B级乘用车型的转向柱安装空间，各万向节的最大摆角可达35度，能够覆盖绝大多数车型的转向系统布置角度要求，上端方向盘连接法兰采用标准三角花键结构，可匹配通用尺寸的乘用车方向盘安装接口，下端与转向器连接的花键轴尺寸符合行业通用装配标准，无需额外改制即可直接适配同平台多款车型的转向器安装接口，球头位置的密封套采用耐老化橡胶材质，可阻挡灰尘、水汽进入铰接摩擦面，大幅延长部件的使用寿命。
