竞赛用电动卡丁车钢管车架结构设计

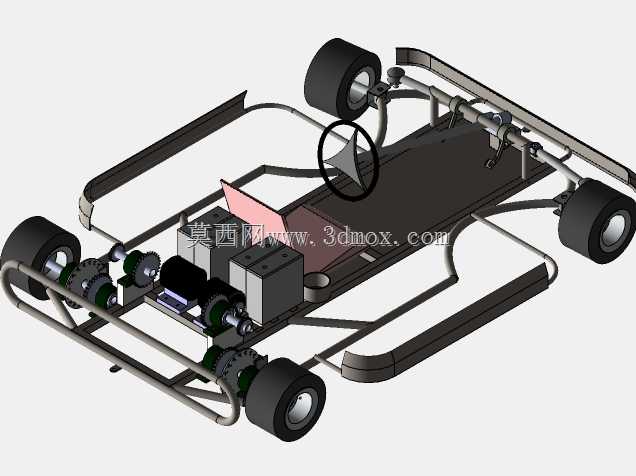

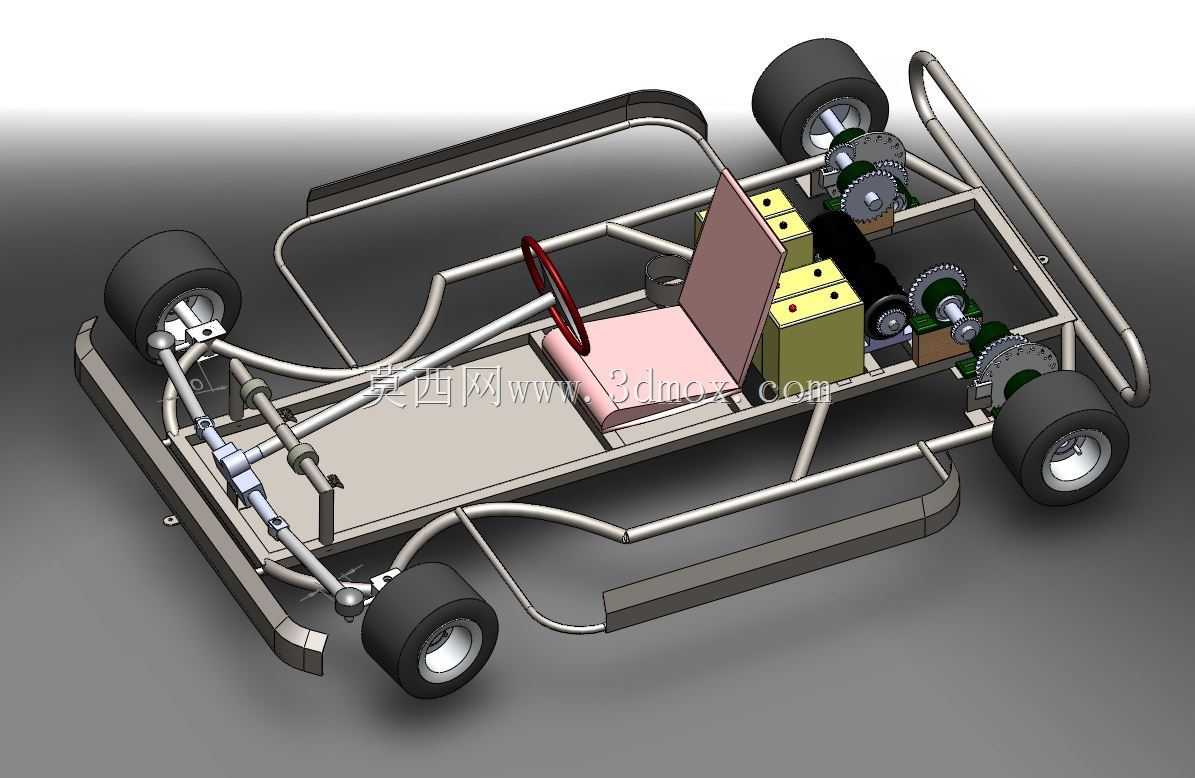

　　该电动卡丁车结构主要面向场地竞速类赛事场景设计，整体采用外露式钢管桁架式车架作为承载主体，区别于民用代步车辆的承载式车身结构，这类桁架结构能在控制整车整备质量的前提下，获得足够的扭转刚度与碰撞防护能力，适配场地内高频过弯、急加减速的工况需求。从实际使用场景来看，这类电动卡丁车多用于室内外卡丁车场馆的竞技体验、业余赛事活动，相比燃油动力卡丁车，电动驱动结构省去了油路、排气系统的布置空间，动力输出更线性，也更适配封闭场馆的环保要求。

　　从功能布局来看，车架前段预留了转向机构的安装位，转向柱直接连接方向盘与转向横拉杆，采用齿轮齿条式转向结构的安装接口，转向节直接固定在前轮轮轴支架上，前轮定位参数预留了主销后倾、前轮外倾的调整余量，可根据不同场地的路面摩擦系数、赛道弯道特性调整转向手感与回正力矩。车架中段为驾驶位安装区域，座椅采用低位安装设计，尽可能降低整车质心高度，座椅靠背带有一定的后倾角度，适配竞速驾驶时的坐姿，座椅安装位预留了多点式安全带的固定孔位，满足赛事安全防护的安装要求。方向盘采用小直径竞速款设计，转向柱角度偏向驾驶员侧倾斜，减少驾驶时的手臂操作幅度。

　　动力系统布置在驾驶位后侧的车架舱体内，电池组采用分体式模块化安装位，可根据续航需求调整电池组的搭载数量，电池安装支架直接焊接在主车架纵梁上，避免急加减速时电池组出现窜动。驱动电机与减速机构直接连接后轮轴，采用后轮驱动布局，左右后轮分别设置独立的传动连接结构，可适配差速器的安装需求，减少过弯时的轮胎滑动损耗。车架四周设置了外露的防撞护杠，侧方护杠高度刚好覆盖车轮外侧与驾驶位侧面，发生碰撞时可先通过护杠吸收冲击能量，避免直接撞击车轮或驾驶舱结构。前后轮均采用小直径宽胎设计，轮轴处预留了轮毂轴承的安装台阶，刹车机构的安装位设置在后轮轴处，可适配碟刹系统的安装固定。

　　从安装边界尺寸来看，整车轴距控制在适配单人驾驶的合理区间，轮距宽度保证过弯时的侧倾稳定性，车架钢管采用统一规格的无缝钢管弯折焊接而成，所有弯折处均做了圆弧过渡处理，避免应力集中导致的车架断裂风险。车架底部设置了平整的底板安装位，可铺设金属或复合材料底板，防止行驶过程中路面杂物卷入传动机构，同时提升车架底部的空气流通性，为电池与电机提供散热空间。油门、刹车踏板的安装位设置在驾驶位前方的车架前段，踏板高度与角度预留了调整空间，可适配不同身高驾驶员的操作习惯。整车所有零部件的安装孔位均在车架焊接时预留了对应的定位基准，后续装配时可直接通过螺栓固定，不需要二次打孔加工，保证装配精度与结构强度。这类结构设计在建模过程中需要重点关注钢管的弯折半径、各安装点的位置度公差，以及运动部件的间隙校核，比如转向轮在最大转角时不能与车架、护杠发生干涉，传动机构运转时不能与电池、座椅支架产生摩擦，悬架行程范围内轮胎不会与车架产生剐蹭，这些细节都是卡丁车结构设计中需要反复校核的核心要点。
