拖拉机配套前置推雪清障装置结构设计

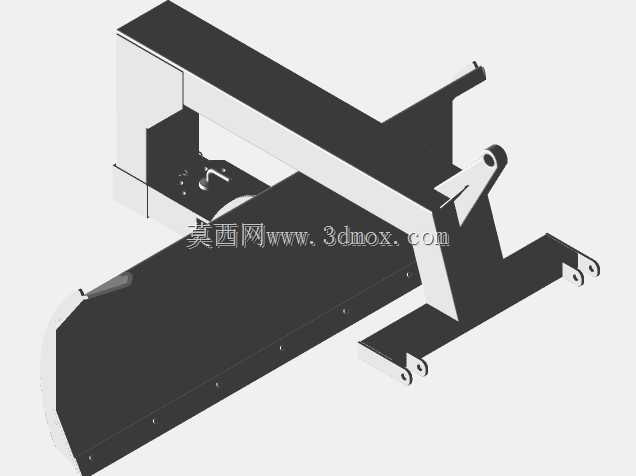

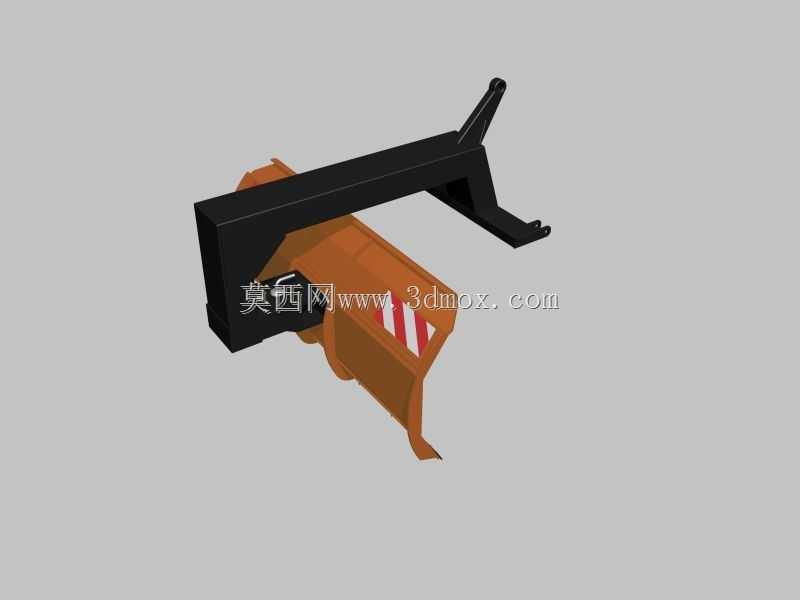

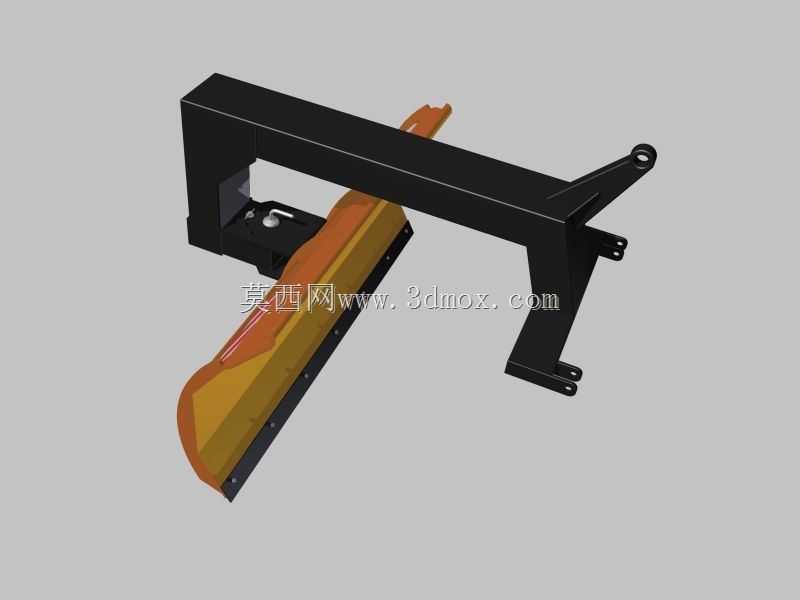

这款挂接在拖拉机前端的除雪装置，主要面向北方冬季乡村道路、田间作业道、农户院落及小型公共区域的积雪清理场景，填补了小型农用动力机械冬季闲置期的作业功能空白，让农用拖拉机在非农耕季节也能承担清雪保通的作业任务，大幅提升了农用动力设备的全年利用率。从实际作业用途来看，该装置可完成厚度30厘米以内的浮雪、压实薄积雪的推移清理作业，推雪铲边缘的弧形导面能够将推移的积雪顺着铲面弧度导向装置侧方，避免积雪在铲前堆积增大行进阻力，挂接架上预留的多组挂接点位可适配不同马力段的轮式拖拉机前端悬挂接口，无需对拖拉机本体做额外改装即可完成快速挂接，单人操作下半小时内即可完成整套装置的安装或拆卸，不会影响拖拉机其他农耕作业功能的正常使用。从功能特性设计来看，装置整体分为挂接支撑框架与推雪铲主体两部分，黑色的挂接框架采用高强度矩形钢管焊接成型，框架上部的斜向支撑臂可将推雪作业时的反作用力均匀传递到拖拉机前端悬挂点，避免应力集中造成框架变形，框架下部的两个挂接支脚带有防脱锁止结构，挂接完成后可自动锁止，防止作业过程中装置意外脱落。橙色的推雪铲主体采用弧形曲面设计，铲面外侧带有红白警示标识，可在低能见度的雪天作业时提升装置辨识度，铲体下部带有可拆卸的耐磨铲刃，磨损后可单独更换，无需更换整个铲体，降低了长期使用的维护成本。从设计思路层面来看，整套装置没有采用复杂的液压翻转或升降结构，而是依托拖拉机前端悬挂本身的升降功能实现铲体高度调整，结构简单可靠，在低温多雪的恶劣作业环境下不易出现故障，适配北方冬季低温环境下的作业稳定性需求，整体结构没有冗余设计，所有受力部件都经过受力路径优化，在保证结构强度的前提下尽可能降低装置自重，减少拖拉机前端的额外负载，避免影响拖拉机的转向操控性能。从安装边界与尺寸适配来看，装置挂接后整体横向宽度与常用轮式拖拉机的前轮轮距相匹配，推雪作业时的清理宽度可覆盖拖拉机前轮的行进轨迹，不会出现轮胎碾压积雪后增加清理难度的问题，挂接完成后装置前端距离拖拉机前脸的安全距离预留充足，转向时装置不会与拖拉机前轮、前脸部件发生干涉，铲体的最低作业高度可贴合地面，最高提升高度可满足非作业状态下的田间道路通行需求，不会因为装置离地间隙不足影响拖拉机的正常转场行驶。
