镂空笼式交叉轴传动结构创意设计

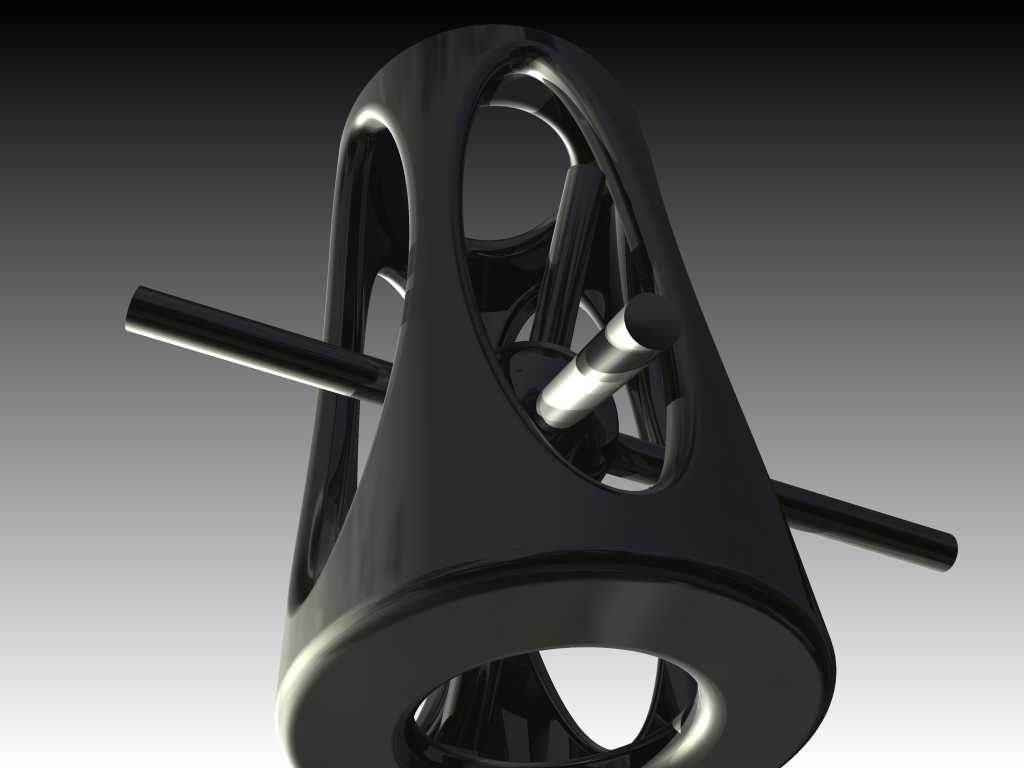

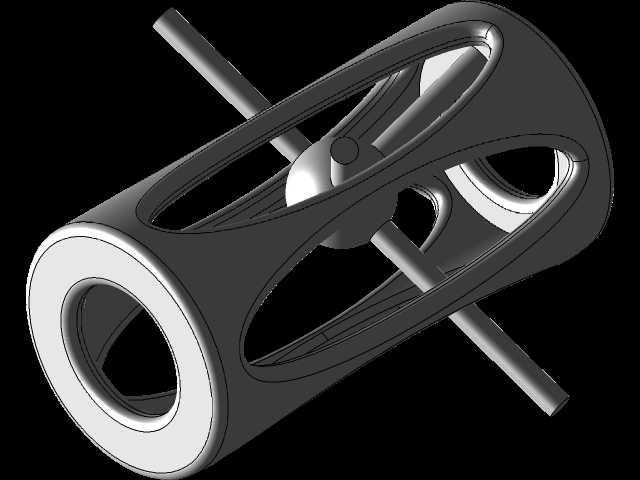

　　这类笼式交叉轴结构常出现在精密传动演示教具、创意机械摆件以及特殊工况的小扭矩换向传动场景中，核心是通过封闭笼型外壳包裹内部交叉布置的轴系，实现两个垂直交错轴之间的运动传递，同时依靠外壳的一体化造型对内部运动构件形成全周防护，避免外露轴件在演示或静置过程中剐蹭周边物体，也能防止外界粉尘落入运动副造成卡滞。从结构设计逻辑来看，外壳采用流线型镂空设计并非单纯追求视觉效果，镂空区域首先是为了方便观察内部轴件的运动状态，在教学演示场景下，观察者无需拆解结构就能直观看到交叉轴的相对运动轨迹，同时镂空结构能大幅降低整体构件的重量，在同尺寸规格下，实体外壳的重量会比镂空设计高出60%以上，对于桌面摆放的演示件或轻量化传动场景来说，

　　减重带来的稳定性提升十分明显。外壳的曲面过渡采用大圆角顺滑处理，没有尖锐棱角，一方面是加工过程中能减少应力集中，避免CNC加工或3D打印成型时出现边角开裂的问题，另一方面在日常拿取、演示操作时也不会划伤操作人员。内部的交叉轴采用光轴配合滑动支撑的结构，轴件与笼体上的支撑孔采用小间隙配合，既能保证轴件转动时的同轴度，又不会因为配合过紧造成转动阻力过大，轴端伸出笼体的长度经过严格核算，伸出段既能够满足外接手动旋钮或者小负载传动件的安装需求，又不会因为伸出过长导致轴件受径向力时出现弯曲变形，笼体底部的平整支撑面设计，保证整个结构放置在水平工作台面时不会出现晃动，支撑面的平面度公差控制在0.1mm以内，避免因为底面不平导致轴系卡滞。

　　在实际选型应用中，这类结构如果用于教学演示，多采用树脂或者铝合金加工，表面做阳极氧化或者抛光处理提升质感，如果用于小扭矩实际传动场景，会将轴件更换为轴承钢材质，支撑孔处加装滑动轴套提升耐磨性能，笼体则采用高强度工程塑料一体注塑成型，降低批量生产成本。设计过程中需要重点校核交叉轴的空间干涉问题，两个轴的轴线空间夹角为90度，轴件在笼体内部的运动轨迹需要完全避开笼体内壁以及另一根轴的运动范围，预留至少0.5mm的安全间隙，避免转动过程中出现剐蹭，同时笼体的支撑筋位置需要对应轴的支撑点，保证支撑位置的结构强度，避免长期受力出现支撑孔变形导致轴系偏移。
