纸张分切用拉斯特切刀结构设计

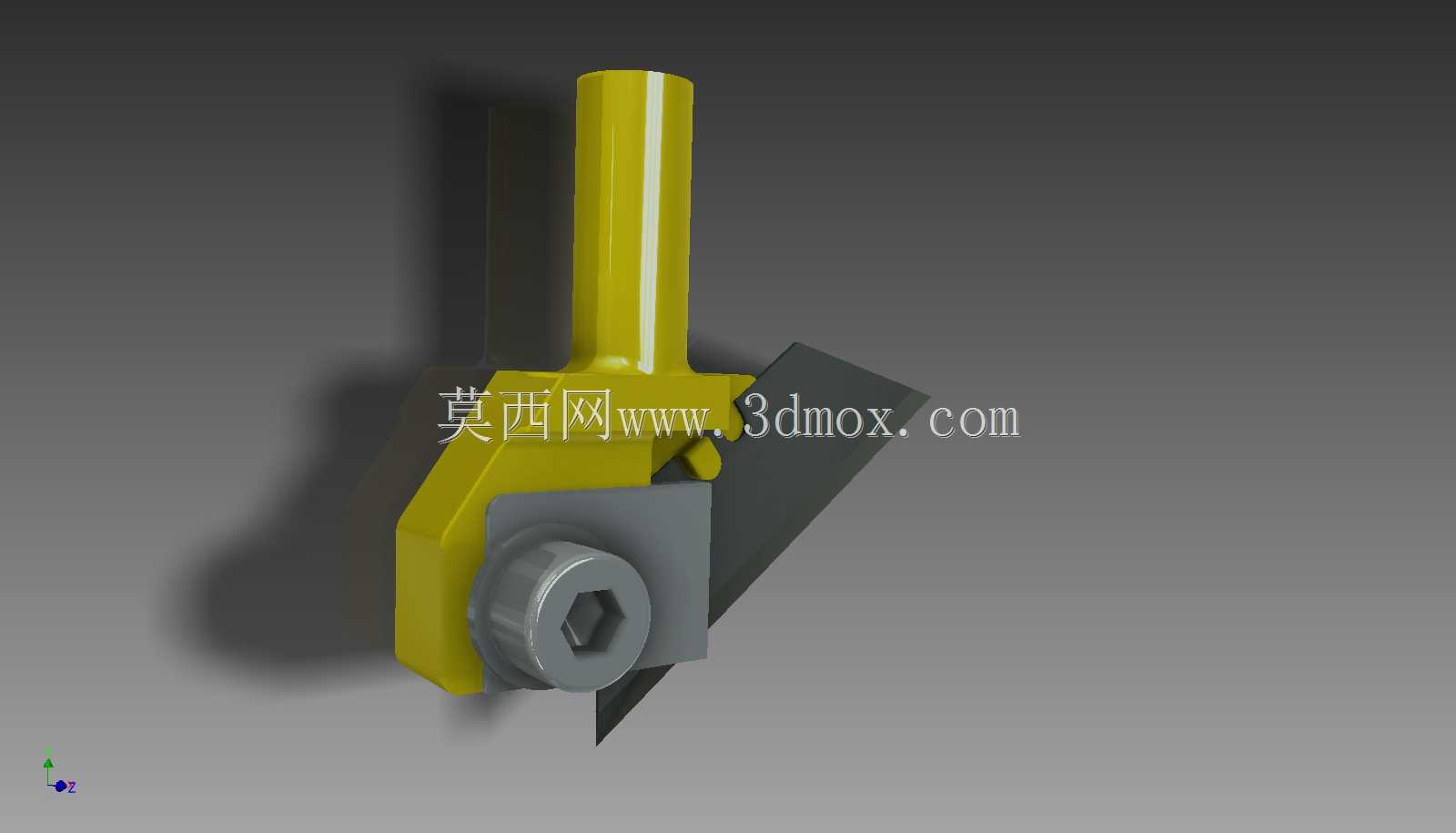

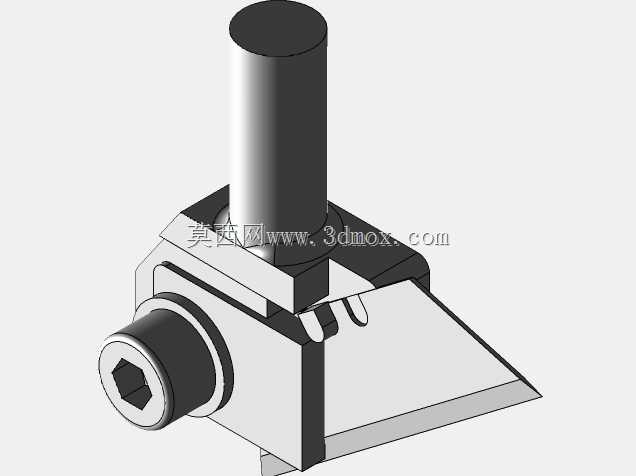

这款拉斯特切刀主要应用于纸张加工、印刷包装生产线的分切工序，是纸张裁切环节的核心执行部件，可适配小型CNC裁切设备、台式纸张分切机的刀架安装位，完成铜版纸、卡纸、瓦楞原纸等不同厚度纸品的定尺裁切、修边作业，也可拓展用于薄塑料片、不干胶卷材的轻载分切场景，在小型印刷作坊、包装加工车间的纸品后加工环节应用广泛。从功能特性来看，该切刀采用分体式组合结构，刀身夹持部位做了加厚导向设计，刀柄部分的长条形柱体可直接插入设备刀架的安装孔位，通过侧面的锁紧螺钉即可完成固定，无需额外定制转接法兰，安装调试便捷；刀头部位采用压块锁紧式刀片固定结构，通过内六角螺栓带动压块将刀片牢牢抵靠在定位基准面上，刀片磨损后只需松开螺栓即可快速更换备用刀片，无需整体拆卸刀体，能大幅减少设备换刀停机时间。设计过程中，工程师充分考虑了纸张裁切的受力特性，刀体主体采用高强度工程塑料与金属嵌件结合的结构，既保证了整体结构的刚性，避免裁切过程中刀体晃动导致的裁切面毛边、斜口问题，又有效控制了刀体自身重量，降低刀架升降驱动的负载；刀片安装位预留了0.5mm的微调间隙，可根据待裁切纸张的厚度调整刀片伸出长度，适配0.1mm到5mm厚度范围内的各类片状材料裁切需求。外形尺寸方面，该切刀整体高度控制在120mm以内，刀柄直径为16mm，可兼容市面上多数台式小型裁切设备的标准刀架安装孔，刀头部位的横向宽度为45mm，安装时需保证刀片刃口与设备工作台面的平行度误差不超过0.02mm，裁切作业时刀体下行行程需预留10mm的安全余量，避免刀片撞击工作台面造成崩刃；刀体侧面的导向凸台可与刀架上的导向槽配合，保证裁切过程中刀体运行轨迹垂直稳定，长期使用也不会出现偏摆错位的问题，能持续保证裁切精度，满足纸品加工行业对裁切面平整度、尺寸一致性的工艺要求。
