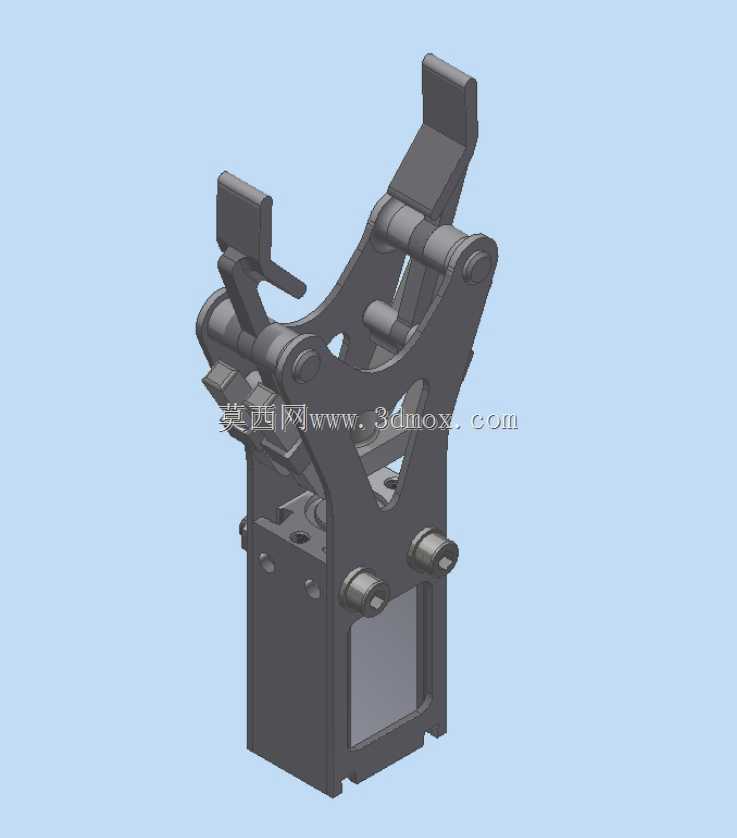

气动小型工件夹持执行机构结构设计

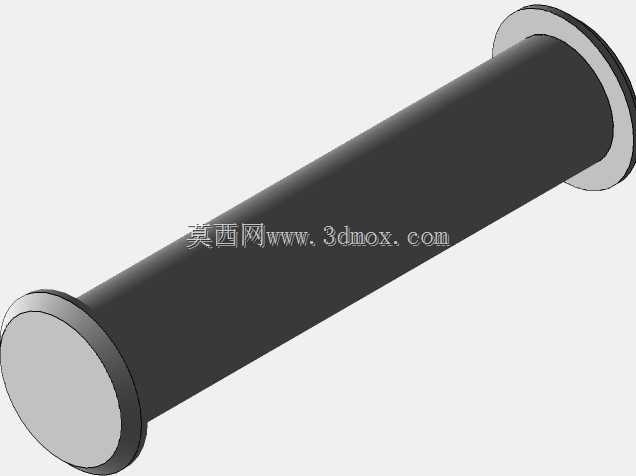

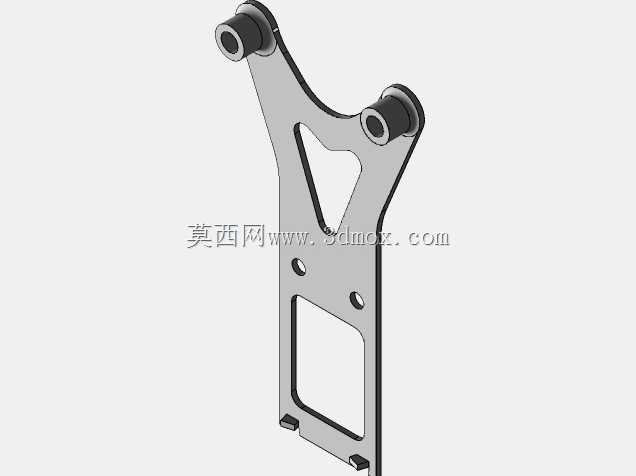

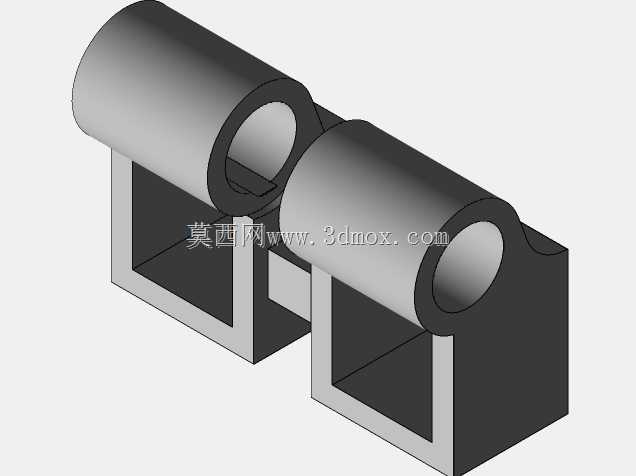

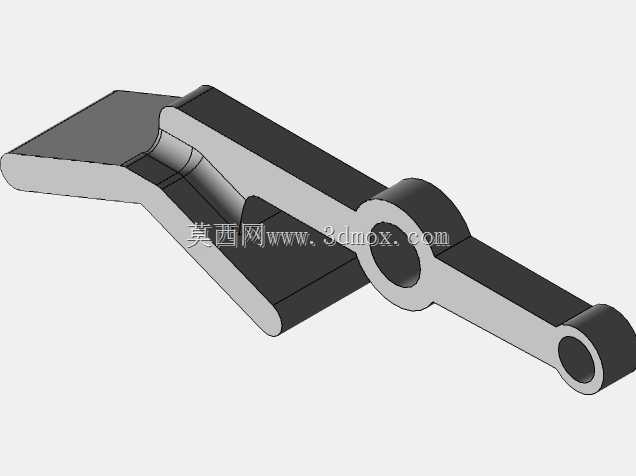

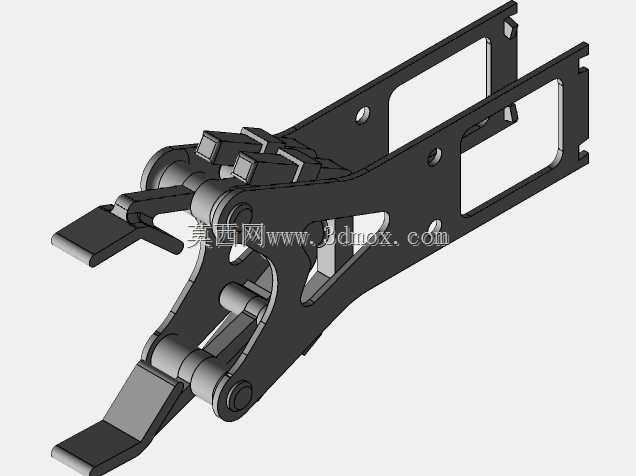

这款小型夹持执行机构，主要面向自动化生产线中轻量小型工件的夹取转运场景，常见于电子元器件装配、小五金件分拣、精密零部件上下料等工位，可适配工业机械手末端安装，也可单独作为固定工位的工件夹紧单元使用，替代人工完成重复性的取放、夹持定位动作，有效提升产线运转的稳定性与作业效率，降低人工操作带来的装夹误差与安全风险。从实际用途来看，该夹持机构针对尺寸偏小、重量较轻的小件作业设计，能够在气动驱动下实现夹爪的同步开合动作，开合行程适配常规小型工件的轮廓尺寸，夹取过程中可通过驱动气压的调节适配不同材质工件的夹持力需求，避免刚性夹取对工件表面造成压伤、划痕，同时保证夹持状态下工件不会松脱移位，满足装配、检测、转运等不同工序对工件夹持稳定性的要求。在功能特性上，该机构采用双夹臂同步联动的结构设计，通过内部的铰接连杆结构将驱动端的直线动力转化为夹爪端的开合摆动，传动路径简洁高效，动力传递损耗小，夹爪开合响应速度快，能够匹配高速产线的节拍要求；夹臂与主体基座之间采用销轴铰接配合，铰接位置预留了润滑与耐磨结构设计，长期往复运转下仍能保持较高的运动精度，避免夹爪出现偏摆、错位导致的夹取失效；基座部分采用一体化的块状结构设计，既为内部驱动元件提供了封闭的安装空间，也预留了标准化的安装接口，可快速适配不同的安装工位。从设计思路来看，该机构优先考虑了紧凑性与实用性的平衡，整体结构没有冗余的外置部件，所有传动结构都整合在主体框架内部，既缩小了整体占用空间，也能避免生产环境中的粉尘、切削液等杂质进入传动间隙造成卡滞；夹爪末端采用了贴合小件轮廓的接触面设计，增大接触摩擦力的同时分散夹持压力，针对不同形状的工件还可快速更换夹爪端头，无需改动主体结构即可适配多品类工件的夹取需求。在外形尺寸与安装边界上，该机构整体体积小巧，主体基座的安装面预留了成组的标准安装孔位，安装时可通过螺栓直接固定在机械手末端法兰或者工位支架上，不需要额外设计复杂的转接结构；夹爪完全闭合时整体外轮廓无突出尖锐结构，开合过程中运动轨迹在自身轮廓范围内，不会与周边的产线设备、工装发生运动干涉，在狭小的作业空间内也能灵活完成夹取动作，适配密集排布的工位布局需求。
