北极星CVT无级变速传动轮结构设计

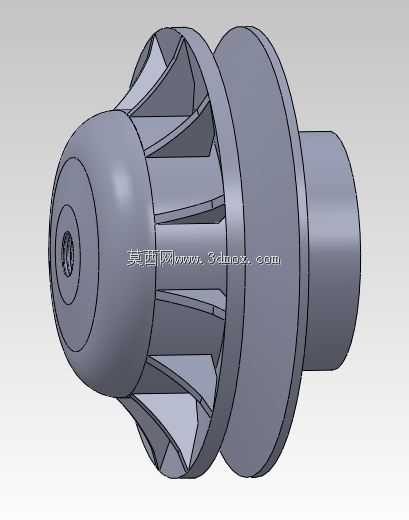

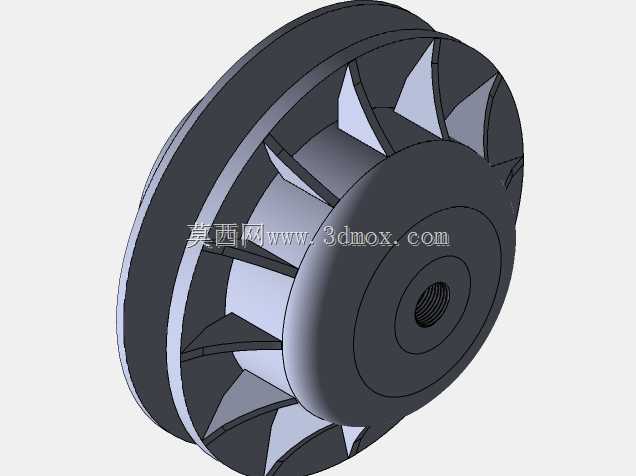

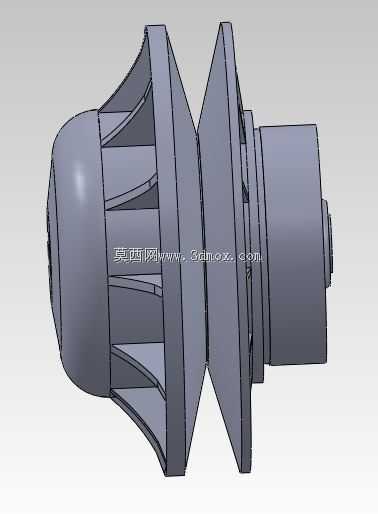

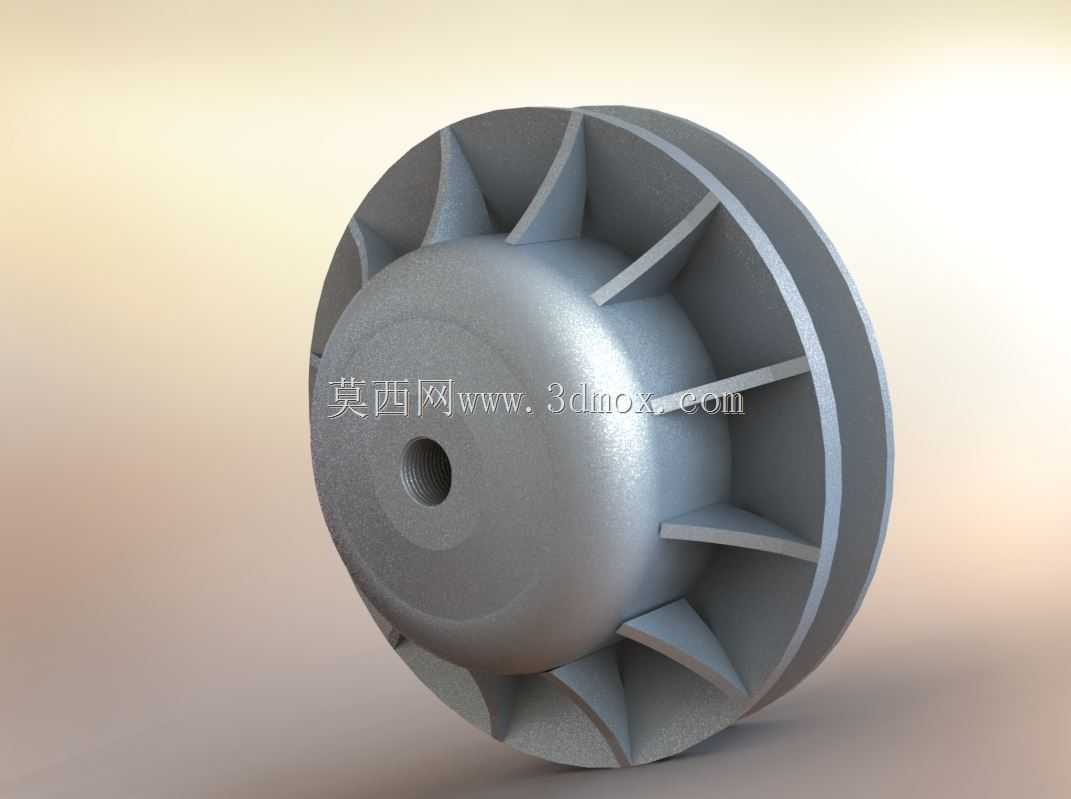

该CVT传动轮结构主要应用于全地形车、雪地摩托等户外特种动力装备的动力传输系统中，作为无级变速系统的核心执行部件，承担着根据发动机转速与负载工况自动调整传动比、保障动力平顺输出的关键作用，能够让驾乘人员无需手动操作换挡机构，即可获得连贯无中断的动力传递体验，尤其适配非铺装路面、复杂地形下的动力输出需求，避免频繁换挡带来的动力中断与操作负担。从功能特性来看，该结构采用双锥面轮盘配合传动带的经典CVT传动逻辑，主动轮端可根据离心力或液压推力调整两个锥盘的轴向间距，从而改变传动带的工作半径，配合从动轮端的弹簧预紧结构实现传动比的连续变化，可覆盖低速大扭矩爬坡到高速巡航的全工况传动需求，传动过程无换挡冲击，动力衔接顺滑，能够有效降低动力传输过程中的损耗，提升整车的燃油经济性与动力响应速度。在设计思路上，该结构优先考虑了户外工况下的耐用性与传动稳定性，前端采用流线型导风罩结构，能够在车辆行进过程中引导气流穿过轮体内部，带走传动带与锥面摩擦产生的热量，避免长时间高负荷运转下的传动带过热失效；锥盘工作面采用大倾角锥面设计，既能够保证传动带与锥面的足够接触压力，避免打滑丢转，又能在传动比调整过程中让传动带实现顺滑的径向移动，减少变速过程中的卡滞风险；轮体后端的轴座结构集成了轴承安装位与密封结构，可适配标准规格的传动轴与支撑轴承，保障高速旋转过程中的同轴度，降低运转振动与噪音。从安装边界来看，该传动轮整体为同轴回转体结构，轴向安装尺寸紧凑，径向最大轮廓为锥盘的外圆直径，安装时仅需保证轮体与传动轴的同轴度，通过轴端锁紧结构即可完成固定，无需额外的复杂安装支架；轮体与周边壳体、传动带护罩的预留间隙经过合理校核，既避免了运转过程中的干涉风险，又尽可能压缩了变速机构的整体占用空间，能够适配紧凑布局的动力舱设计，同时预留了传动带拆装的操作空间，便于后期的维护保养与易损件更换。
