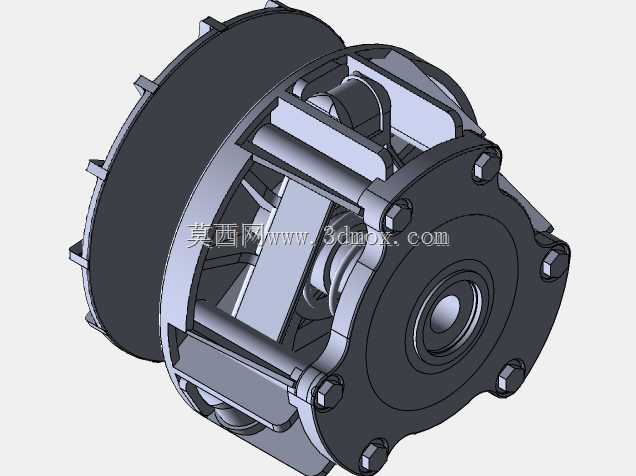

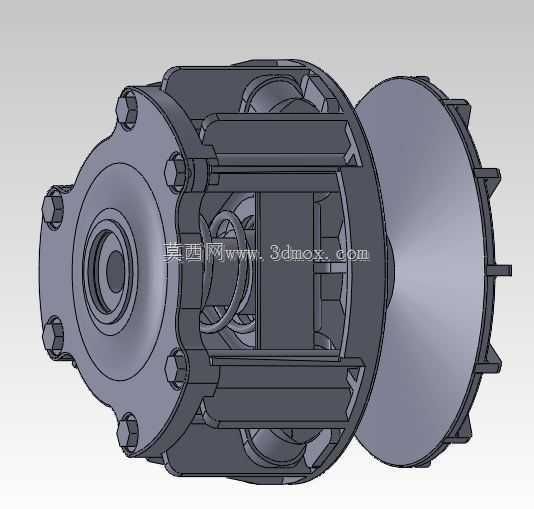

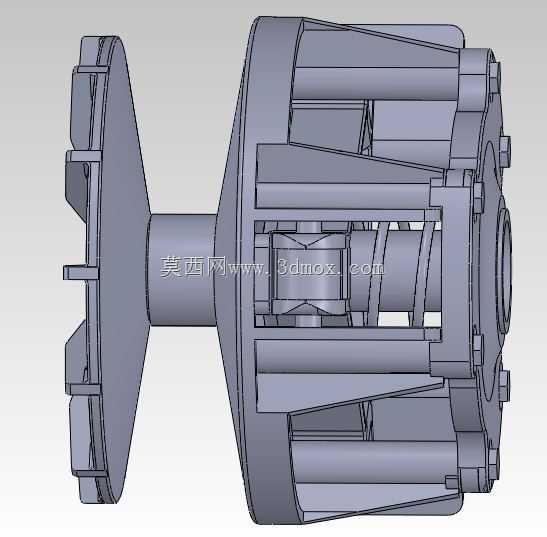

北极星CVT无级变速传动轮组结构

该结构为全地形车配套的无级变速传动核心部件，主要应用于越野全地形车、雪地摩托等非道路乘用机械的动力传输环节，承担发动机与行走机构间的转速匹配、扭矩传递与变速调节功能，可在车辆行驶过程中根据发动机转速、负载阻力自动调整传动比，无需人工操作离合与换挡机构，大幅降低非铺装路面行驶时的操作强度，适配复杂越野场景下频繁变负载的动力输出需求。从功能特性来看，该部件集成了主动变速轮、离心离合结构、弹簧预紧机构与传动导向轴，主动轮侧的飞锤结构可随转速升高产生离心力，推动动轮盘沿轴向滑移，改变传动带的工作半径，配合从动轮的弹簧张力实现连续变速，低速工况下可放大输出扭矩保障爬坡与脱困能力，高速工况下提升传动比降低发动机转速，兼顾动力性与燃油经济性。设计过程中优先考虑了越野工况的耐用性，轮盘外侧设置多道径向加强筋，既提升了高速旋转时的结构强度，避免大扭矩输出下轮盘变形，又形成了导流风道，可在旋转时带动气流带走传动带摩擦产生的热量，降低长时间高负荷工作下的热衰减风险；内部的导向轴与滑移衬套采用同轴度优化设计，保证动轮盘轴向滑移时无卡滞，弹簧预紧力经过匹配调校，确保变速过程线性平顺，避免转速突变带来的传动冲击。安装边界方面，该部件输入端通过锥面配合与发动机曲轴连接，输出端对接行走系统的传动输入轴，轴向安装尺寸预留了传动带张紧调节余量，轮盘最大外径适配常规大宽度橡胶传动带，整体径向轮廓避开了周边车架与护板的安装空间，无需额外改动车体结构即可完成装配，外壳连接位的螺栓孔位采用均布设计，可适配不同排量的同系列动力平台，具备较好的通用性。
