桩基施工用振动打桩作业装置结构设计

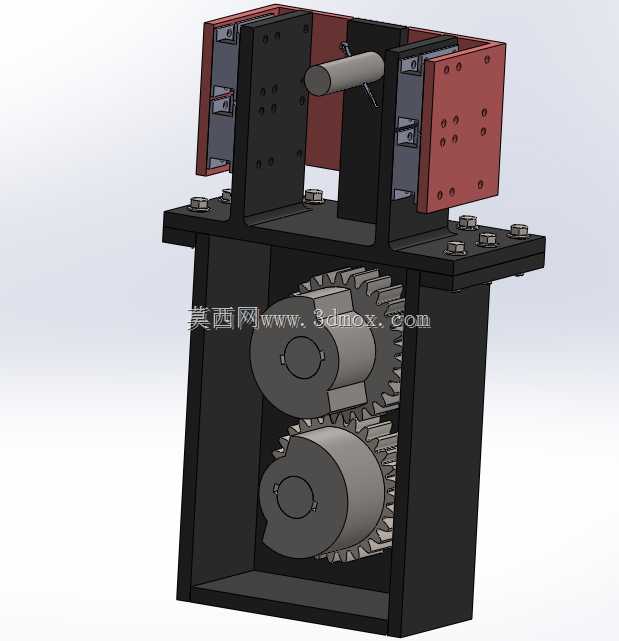

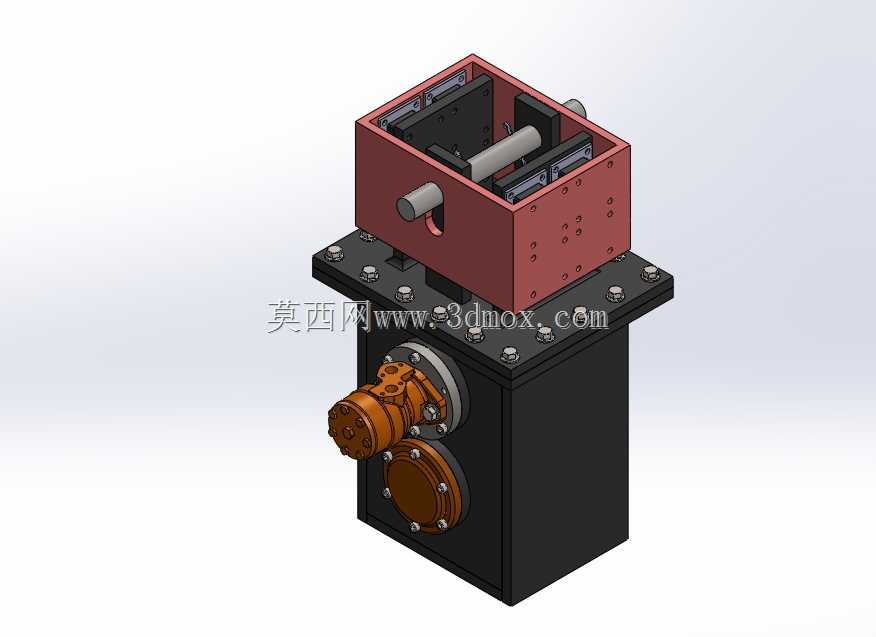

该振动作业装置主要应用于建筑桩基施工、软土地基加固、市政管网支护桩施工、港口码头桩基作业等场景，是桩工施工领域的核心作业执行部件，可配合起重吊装设备完成各类预制桩、钢板桩、小型钢管桩的沉桩与拔桩作业，依靠高频激振力带动桩体产生规律性振动，大幅降低桩体与周边土层的摩擦阻力，相比传统冲击打桩设备具备作业噪音低、桩头损伤小、施工效率高的优势，适配黏性土、砂性土、松散回填土等多种复杂地质工况。装置整体采用上下分层的模块化结构设计，下部为动力传动箱体，集成了动力输入接口与齿轮传动组件，侧部预留的液压马达安装位可直接连接标准液压动力输出端，将液压能转化为偏心块的高速旋转动能，箱体采用加厚钢板焊接成型，所有连接法兰面均做铣平加工处理，保证传动部件的装配同轴度，避免高速运转过程中出现异常偏磨与振动泄漏。上部为激振工作腔，内部对称布置多组可调偏心激振块，通过中间传动轴实现同步反向旋转，抵消水平方向的扰动力，仅输出垂直方向的定向激振力，腔体外部开设多组阵列安装孔位，可根据不同桩型的夹持需求适配对应的液压夹桩机构，腔体顶部预留的吊装连接位可直接与起重设备的吊具连接，满足现场快速转场与吊装对位的需求。设计过程中重点考量了安装边界与作业适配性，下部箱体的安装法兰采用标准螺栓孔阵列布局，可兼容多数常规桩架的安装接口，整体重心沿垂直激振方向居中布置，避免作业过程中产生偏载力矩，所有旋转部件均设置封闭防护结构，防止施工过程中泥沙、碎石进入传动腔造成部件卡滞，侧部的检修端盖采用快拆螺栓固定，可在施工现场快速完成润滑油更换与易损件检修作业，无需整体拆解设备。激振力参数可通过调整偏心块的配重组合实现多档位调节，可根据不同桩径、不同地质条件匹配合适的激振输出，既避免激振力不足导致沉桩效率低下，也防止激振力过大造成桩体断裂或设备过载损坏，整体结构紧凑，在保证激振输出强度的前提下尽可能压缩设备整体高度，降低吊装作业的重心高度，提升高空作业过程中的设备稳定性。
